BTT SKR Mini E3 V3.0 для управления 3Д принтерами Материнская плата

BTT SKR Mini E3 V3.0 для управления 3Д принтерами Материнская плата Артикул: 1011-255-00

Материнская плата BIGTREETECH BTT SKR Mini E3 V3.0 – это третье поколение управляющей печатной платы разработанной для 3D-принтеров семейства Ender-3 производства компании Creality. Также подходит к другим FDM-системам с аналогичным оснащением, таким как Ender-5 или CR-10.

Данная версия платы отличается модулем охлаждения с большой рассеивающей поверхностью, возможностью подключения 3-х вентиляторов, а также наличием интерфейса MicroUSB. В комплект входит специальный кабель 10pin для подключения к LCD-дисплею 3D-принтера Ender3 v2.

Производитель настоятельно рекомендует подключать плату к дисплею исключительно по схеме, приведенной ниже на дополнительном изображении.



Характеристики:

Процессор серии STM32G0B1RET6 ARM Cortex-M0 32 бит 64 МГц (с поддержкой прошивки Marlin и Klipper)

Поддержка сенсорных дисплеев BIGTREETECH TFT24/TFT35, а также оригинального дисплея Ender 3 типLCD12864

Слот для MicroSD карты памяти

4 интегрированных драйвера шаговых двигателей TMC2209, по одному на каждую ось и на один экструдер, с подключением по UART

Интерфейсы драйвера двигателя: XM, YM, ZAM, ZBM, EM

Интерфейсы датчиков температуры TH0, THB, 2-полосная 100К NTC (RTD)

Автоматическое выключение после окончания печати

Формат файлов проектов: G-code

Рекомендованное ПО: Cura, Simlify3D, Pronterface, Repetier-Host, Makerware

5 съемных плавких предохранителей​

Питание: подключение к ПК USB 3.3/5В + 12-24 В 5-15 А от внешнего блока питания (в комплект не входит)​

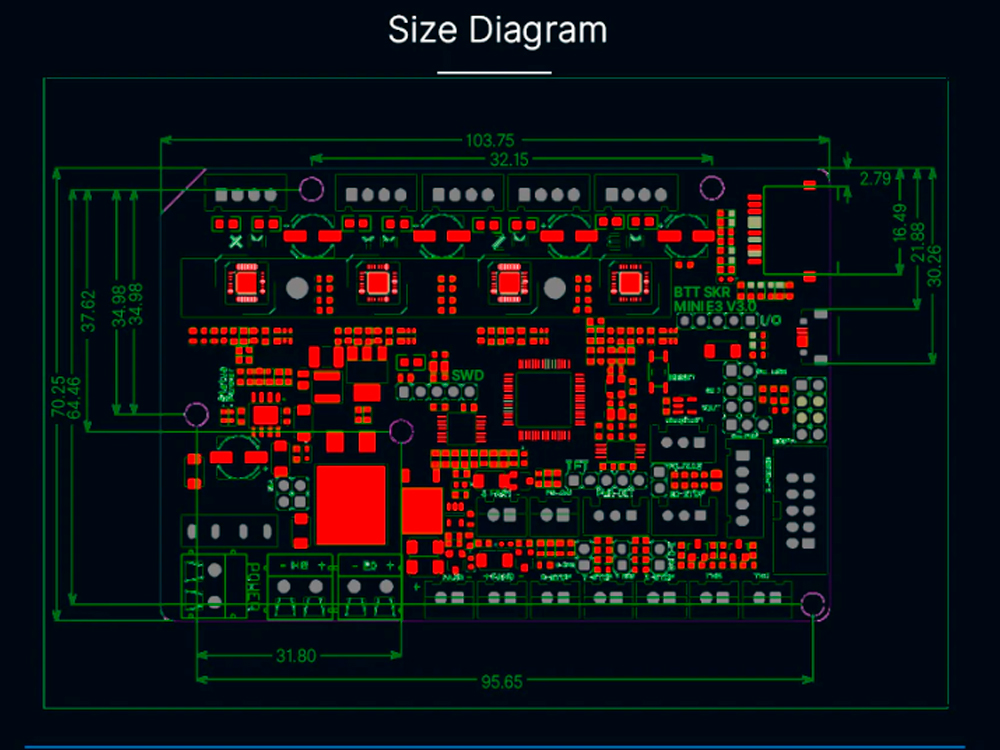

Размеры платы: 10.4 х 7 см

​

Комплект поставки:

1 - х  Материнская плата BIGTREETECH BTT SKR Mini E3 V3.0
