Maker Hat Base - расширение GPIO для Raspberry Pi 400

Расширение GPIOБазовая шляпа производителяМодуль от Cytron, разработанный в основном для использования с мини-компьютером Raspberry Pi 400, но также успешно совместим с другими мини-компьютерами Raspberry Pi, такими как Raspberry Pi 4B / 3B+ / 3B / Zero. Модуль оснащен40-контактный разъемдля подключения к контактам GPIO Raspberry Pi с помощью ленточного кабеля.описаны разъемы GPIOв виде полоски из четырех золотых булавок мужского и женского пола.кнопки, Три Соединители Grove изуммер. В комплект также входит небольшая контактная пластина произвольного цвета, соединительная лента, золотая полоска, силиконовые самоклеящиеся ножки и зажим.

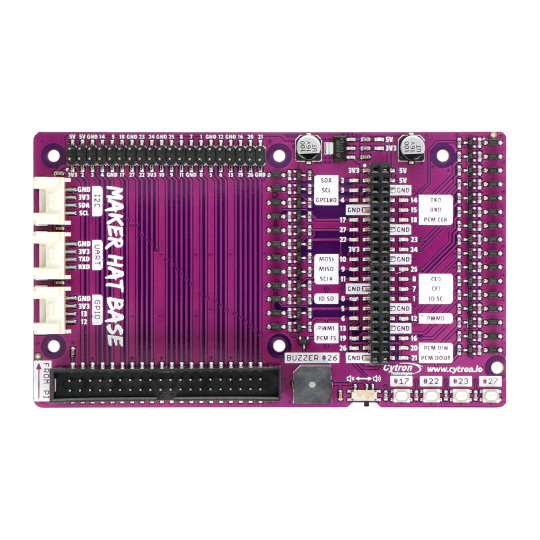

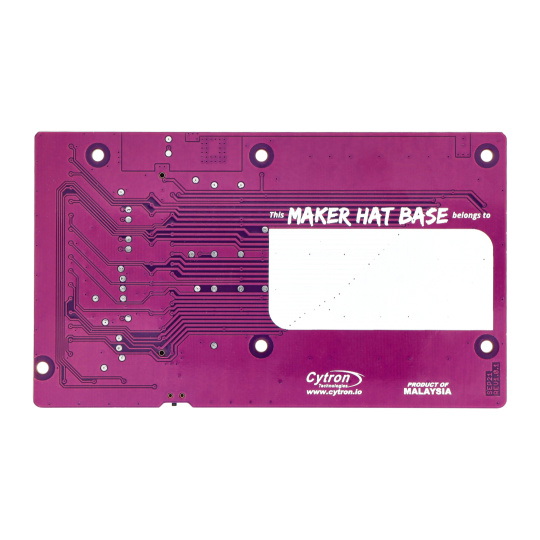

Плата Maker Hat Base оснащена 40-контактным разъемом, что позволяет подключить ее напрямую к разъему GPIO Raspberry Pi 400 с помощью ленточного кабеля, входящего в комплект. На плате также имеется вилка с золотыми контактами с четко обозначенными контактами Raspberry Pi, на другой стороне платы находится розовая золотая полоса с также подписанными контактами и 26 синими светодиодами, указывающими занятость данного интерфейса. Maker Hat Base также имеет четыре свободно программируемые кнопки, зуммер и три разъема Grove для подключения модулей этой серии. Разъемы Grove обеспечивают такие интерфейсы, как GPIO, UART и I2C. Также на плате имеется стабилизатор напряжения 3,3 В с увеличенной силой тока до 800 мА.

• Специально разработан для Raspberry Pi 400.
• Также совместим с другими моделями Raspberry Pi, такими как 4B и 3B.
• Четко обозначенные контакты GPIO для удобного подключения соединительных кабелей.
• Светодиоды для каждого GPIO
• Программируемый зуммер
• 4 программируемые кнопки
• 3 разъема Grove (GPIO, UART и I2C)
• Встроенный стабилизатор напряжения 3,3 В с увеличенной токовой нагрузкой до 800 мА.
• Размеры: 121,92 x 71,12 мм
• Монтажные отверстия: 6 отверстий диаметром 3 мм.

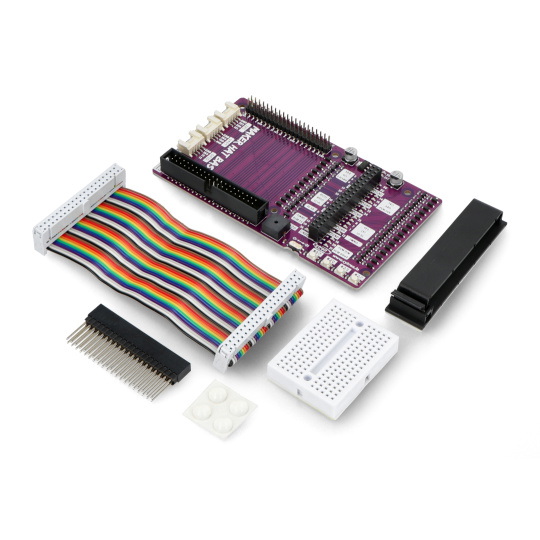

Содержимое набора.

• 1x База Maker Hat - расширение GPIO для Raspberry Pi 400
• 1 маленькая макетная плата случайного цвета
• 1x IDE кабель "мама-мама" 10 см
• 1 плоский кабельный зажим с изолентой 60 мм
• 4 самоклеящиеся силиконовые ножки
• 1 штекерный позолоченный разъем, 2 штекера по 20 контактов
