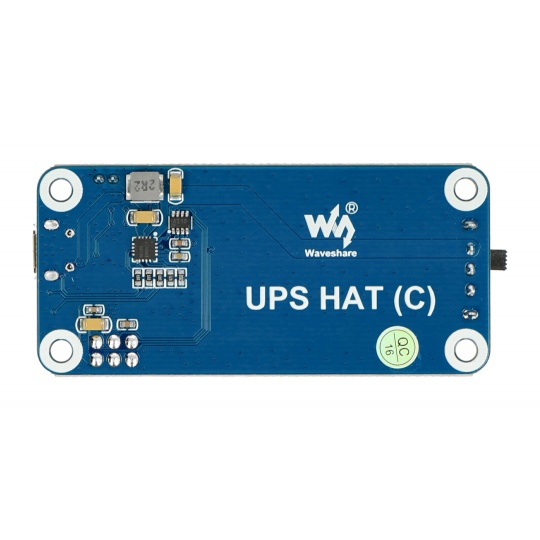

UPS HAT для Raspberry Pi Zero - Waveshare 19739

НаложениеUPSБлагодаря литий-полимерному аккумулятору обеспечивается бесперебойное питание мини-компьютера Raspberry Pi Zero. После отключения питания от Raspberry Pi Zero плата будет продолжать питание от батареи. Выходное напряжение платы составляет5 ВRaspberry Pi Zero работает на базе...пого-пинырасположен в крышке. Кроме того, HAT позволяет заряжать входящий в комплект аккумулятор через порт microUSB. Для связи используется интерфейс I2C, который позволяет считывать параметры аккумулятора, такие как напряжение, потребляемый ток и процент заряда.

В комплект поставки входит плата расширения UPS HAT, мини-компьютер Raspberry Pi Zero можно приобрести отдельно.

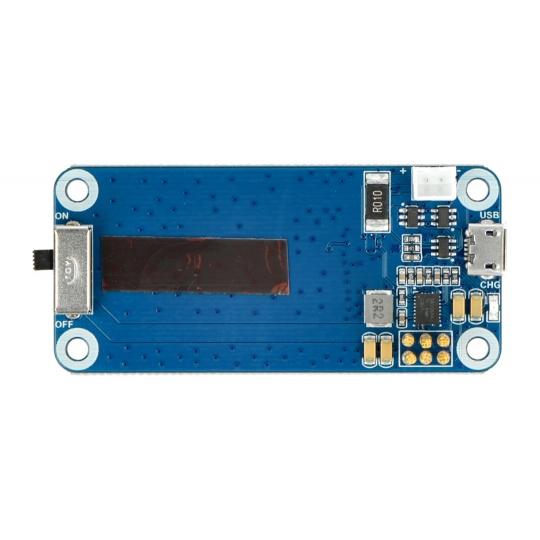

1. ETA6003 - система управления энергопотреблением
2. TPS61088 - схема повышения напряжения
3. INA219 - система контроля напряжения/тока
4. S8261 - Схема защиты Li-Pol
5. FS8205 — схема защиты литий-полимерного аккумулятора на основе МОП-транзистора.
6. Контактные штырьки Pogo — для подключения платы расширения к Raspberry Pi Zero.
7. Порт microUSB — вход 5 В для зарядки литий-полимерных аккумуляторов.
8. Разъем для батареи - для подключения литий-полимерной батареи 803040.
9. Индикатор питания
10. Индикатор зарядки

Плата расширения UPS HAT оснащена контактными площадками для подключения к Raspberry Pi Zero. Для связи используется интерфейс I2C. Распиновка следующая:

• 3V3 - входное напряжение 3,3 В
• 5 В - выходное напряжение 5 В
• GND - системное заземление
• SDA — линия передачи данных по шине I2C
• SCL - линия синхронизации шины I2C

• Выходное напряжение: 5 В
• Связь по протоколу I2C
• Монтажные отверстия: 3 мм
• Напряжение зарядки: 5 В через microUSB.
• Аккумулятор: Li-Pol 803040 3,7 В 1000 мАч
• Размеры: 65 x 30 мм

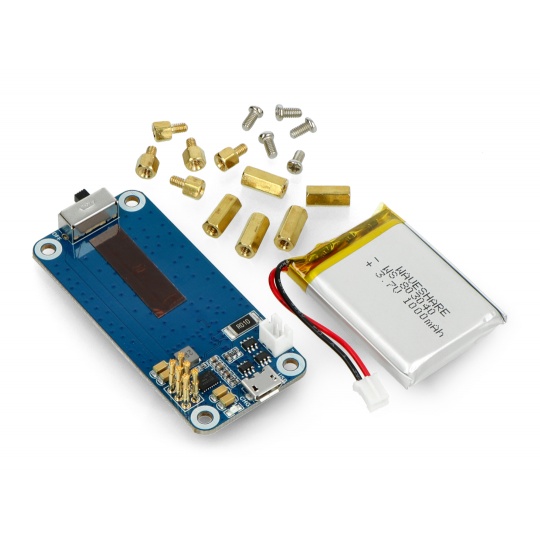

• Шляпа UPS
• Аккумулятор 3,7 В 1000 мАч
• Комплект винтов и прокладок
