RG M 10 x 250

Химический анкер для нерастянутого бетона. Резьбовая шпилька RG M

• Химическая капсула предназначена для предварительного монтажа, обеспечивает особую экономичность.
• Выбор между стандартной и интенсивной прочисткой отверстия обеспечивает возможность ускоренного монтажа, либо достижения максимального уровня нагрузки.
• Широкий ассортимент одобренных типов стали позволяет использовать анкер во всех средах и обеспечивает максимально возможную безопасность применения.
• Широкий диапазон размеров резьбовой шпильки RG M от M8 до M30 открывает широкие возможности применения и, следовательно, высокую гибкость.
• Увеличенная глубина анкеровки шпилек версии RG M E обеспечивает возможность работы при более высоком уровне нагрузок. Благодаря этому требуется меньшее количество точек крепления.

• Химический анкер R в сочетании с резьбовой шпилькой RG M пригоден для предварительного монтажа.
• Капсула с 2-компонентным составом R M содержит не содержащую стирола винилэстеровую смолу и отвердитель.
• Резьбовая шпилька RG M устанавливается ударно-вращательным движением с помощью перфоратора и соответствующего монтажного инструмента.
• В процессе установки скошенная кромка шпильки RG M разбивает капсулу, перемешивает и активирует раствор.
• Раствор связывает поверхность резьбовой шпильки со стенками отверстия и герметизирует отверстие.

1) Монтажный инструмент прилагается.
2) Информация о сроках поставки предоставляется по требованию.
3) Требуется дополнительный монтажный инструмент.

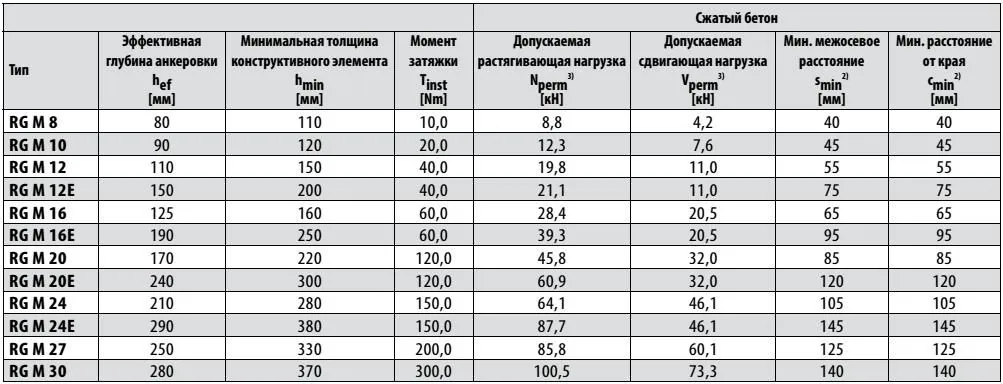

Химический анкер R с резьбовой шпилькой RG M (класс прочности 5.8)
Максимальные допускаемые нагрузки для одиночного анкера ^{1) 6)} в бетоне C20/25⁴⁾
При проектировании необходимо учитывать положения Технического Допуска ETA - 08/0010.

1) Учитываются коэффициенты надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночный анкер - это анкер, с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 xhef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.
5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.
6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.

Химический анкер R с резьбовой шпилькой RG M A4 (сталь A4-70)
Максимальные допускаемые нагрузки для одиночного анкера ^{1) 6)} в бетоне C20/25⁴⁾
При проектировании необходимо учитывать положения Технического Допуска ETA - 08/0010.

1) Учитываются коэффициенты надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночный анкер - это анкер, с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 xhef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.
5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.
6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.

Химический анкер R с резьбовой шпилькой RG M C (сталь 1.4529)
Максимальные допускаемые нагрузки для одиночного анкера ^{1) 6)} в бетоне C20/25⁴⁾
При проектировании необходимо учитывать положения Технического Допуска ETA - 08/0010.

1) Учитываются коэффициенты надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночный анкер - это анкер, с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 xhef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.
5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.
6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
