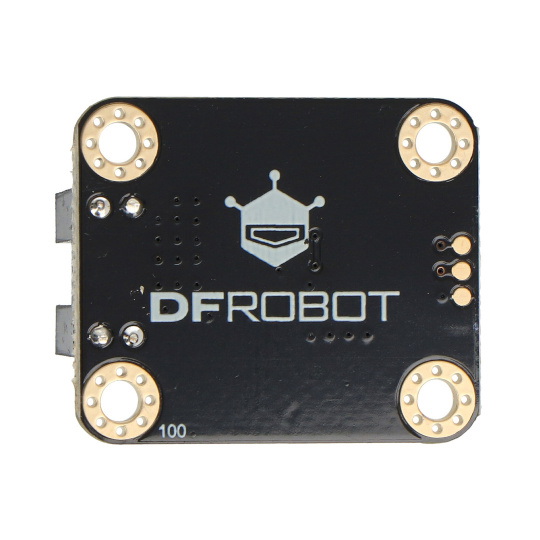

Gravity - модуль щелевого датчика 5 мм - ITR9608 - 940 нм - DFR1129

Гравитационный модуль DFRobot основан на датчике.ИТР9608Обеспечивает высокую чувствительность и точность обнаружения объектов. Принцип работы основан на прерывании пучка инфракрасного света с длиной волны .940 нмкоторый генерирует цифровой сигнал. Спасибо.5-миллиметровая оптическая апертураМодуль способен обнаруживать объекты различных размеров. Он поддерживает напряжение от 3,3 В до 5 В и оснащен интерфейсом Gravity, что обеспечивает легкую интеграцию с платформами Arduino, micro:bit и UNIHIKER. Компактный дизайн ибыстрое время откликаЭто делает его идеальным для автоматизации, робототехники и энергосберегающих устройств.

Gravity - модуль щелевого датчика 5 мм - ITR9608 - 940 нм - DFR1129.

Модуль на основе датчика ITR9608.

• Высокоточный датчик:ITR9608 для надежного обнаружения объектов
• Широкая оптическая апертура:5 мм позволяет обнаруживать объекты различных размеров.
• Быстрое время отклика:идеально подходит для приложений реального времени
• Простота использования:Интерфейс Gravity упрощает подключение и настройку.
• Широкая совместимость:Совместимо с Arduino, micro:bit и UNIHIKER.

Подключение модуля к Arduino Uno интуитивно понятно благодаря стандартному интерфейсу Gravity.

1. Источник питания:Модуль использует источник питания 5 В от Arduino (VCC) и заземления (GND), что типично для большинства цифровых датчиков.
2. Выходной сигнал:Цифровой выход модуля подключен к контакту P7. Обнаружение препятствия в гнезде датчика генерирует высокий сигнал, который считывается Arduino.
3. Светодиодный модуль:В примере проекта используется светодиодный модуль, подключенный к P4, который выступает в качестве индикатора — он загорается, когда датчик зазора обнаруживает препятствие.

После сборки схемы необходимо загрузить соответствующий код в Arduino, чтобы обеспечить синхронную работу модулей, например, путем сигнализации об обнаружении препятствий с помощью светодиода. Благодаря своей простоте и стандартизированному интерфейсу этот модуль идеально подходит как для начинающих, так и для опытных пользователей.

Схема электропроводки.

Прерывание инфракрасного светового луча генерирует цифровой сигнал.

• Счетчики объектов:для подсчета продукции на производственных линиях
• Обнаружение скорости:расчет скорости вращения и частоты
• Коммутаторы смарт-карт:Обнаружение вставки и извлечения карт в гостиничных системах
• Датчики бумаги в принтерах:Определение положения бумаги в принтерах и копировальных аппаратах

• Микросхема: ITR9608
• Напряжение питания: от 3,3 В до 5 В
• Тип выходного сигнала: цифровой сигнал
• Источник света: инфракрасное излучение, длина волны 940 нм.
• Ширина паза: 5 мм
• Интерфейс: 3-контактный разъем с шагом 2 мм (VCC, GND, цифровой сигнал)
• Размеры: 27 x 32 мм
• Вес: 4 г

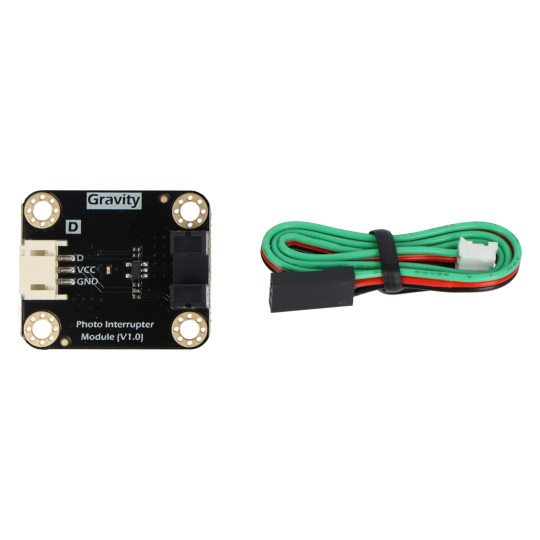

• 1x Gravity - модуль щелевого датчика 5 мм - ITR9608 - 940 нм - DFR1129
• 1x Гравитационный трос - 30 см

Элементы, входящие в набор.
