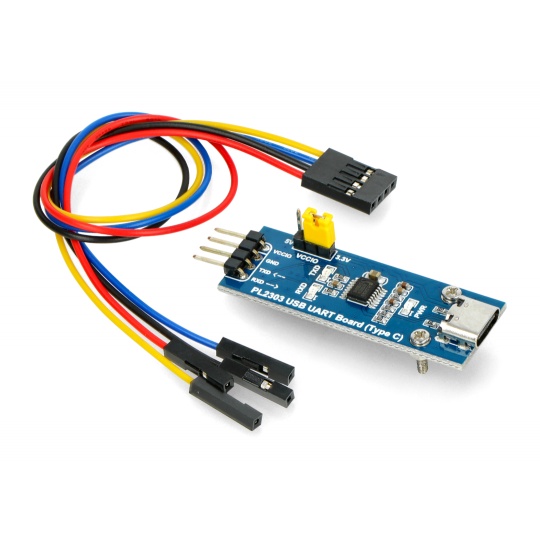

USB-UART TTL PL2303 преобразователь - разъем USB Type-C - Waveshare 20645

Преобразователь, обеспечивающий связь между последовательными интерфейсами.USBiUARTна уровнеТТЛОснащён системойPL2303Отображается в операционной системе как виртуальный COM-порт. Работает при напряжении 1,8 В / 2,5 В / 3,3 В / 5 В, которое выбирается с помощью перемычки. Устройство работает на полной скорости USB.12 Мбит/с.

USB-UART TTL преобразователь PL2303 - разъем USB Type-C - Waveshare 20645.

USB-UART преобразователь.

• Однокристальная система передачи данных USB в UART
• Не требует использования внешних резисторов.
• Контроллер функций USB соответствует спецификации USB 2.0; полная скорость 12 Мбит/с.
• Этот модуль можно использовать для обмена данными между компьютером и микроконтроллерной системой или для программирования плат с последовательным интерфейсом, например, Arduino или STM32Discovery.
• В операционной системе отображается как виртуальный COM-порт.

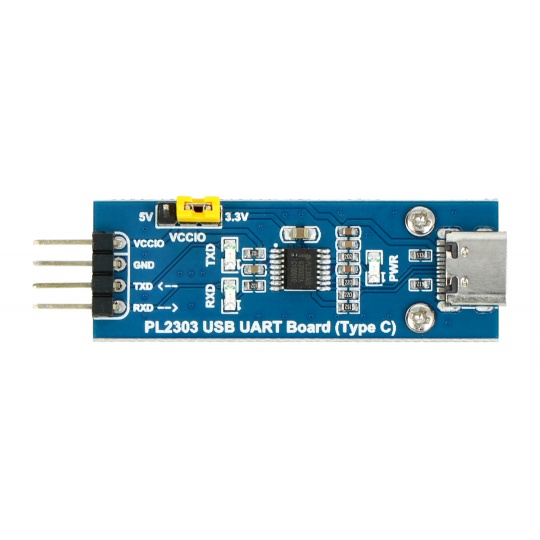

• Устройство оснащено тремя светодиодами, отображающими состояние питания, а также время отправки и приема данных.

• VCCIO — источник питания 3,3 В или 5 В, выбираемый с помощью перемычки.
• GND - системное заземление
• TXD — контакт передатчика UART, подключается к MCU.RX (направление сигнала: MCU.RX).<< CP2102 << PC.TX)
• RXD — контакт приёмника UART, подключается к MCU.TX (направление сигнала: MCU.TX >> CP2102 >> PC.RX)

• Тип модуля: преобразователь
• Тип преобразования: USB C - UART TTL
• Встроенный чип: PL2303
• Поддерживаемые системы: Windows XP/7/8/10/11/...
• 3 светодиода: светодиод TXD, светодиод RXD, светодиод POWER
• Режим питания 3x VCCIO с помощью перемычек:
• VCCIO-5V: выход 5 В
• VCCIO-3.3V: выходное напряжение 3,3 В
• Настраиваемое напряжение с помощью перемычек: 1,8 В / 2,5 В / 3,3 В / 5 В
• Диапазон рабочих температур: от -40°C до 85°C.
• Размеры модуля: 48,26 x 16,51 мм

• USB-UART TTL PL2303 преобразователь - разъем USB Type-C - Waveshare 20645
• 4-контактный соединительный кабель

Содержимое набора
