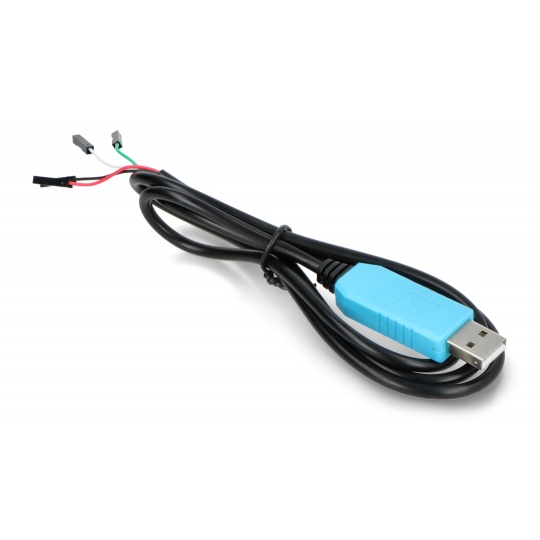

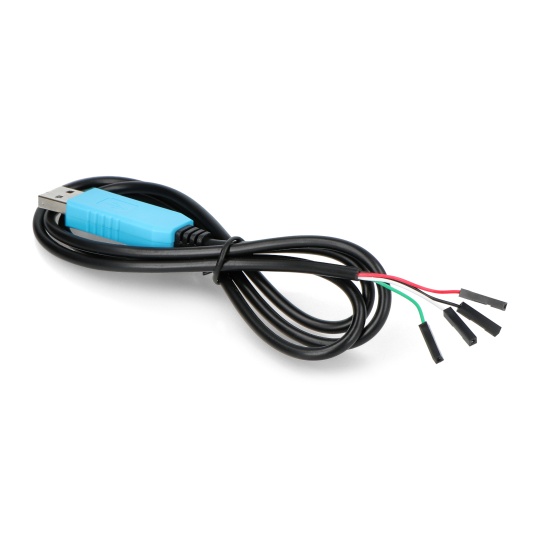

USB-адаптер с разъемом «мама» и преобразователем USB-UART PL2303 - Waveshare 7965

Этот адаптер позволяет подключать USB-разъем к различным модулям с помощью встроенного преобразователя USB-UART PL2303. Кабели оснащены гнездовыми разъемами. Общая длина кабеля составляет приблизительно 1 метр. Система работает с Windows 7 и 8/8.1/10 без необходимости установки драйверов.

• Красный провод - VCC 5 В
• Черный провод - GND (заземление)
• Зеленый провод - TXD
• Белый провод - RXD

Этот удобный USB-адаптер обеспечивает UART-соединение по четырем проводам с разъемами типа BLS. Внутри небольшого пластикового корпуса находится плата с преобразователем USB-UART на базе микросхемы PL2303.

Модуль Waveshare 7965 может использоваться в прототипировании, включая тестирование последовательной связи с разработанными устройствами, отладку программ, написанных для микроконтроллеров или одноплатных мини-компьютеров, прослушивание обмена данными по локальным каналам связи (например, между микроконтроллером и модулем GPS) и многие другие приложения.

USB-to-UART преобразователи и их варианты (USB-RS232, USB-RS485) являются незаменимым оборудованием для любой электронной лаборатории. Они позволяют обмениваться данными с тысячами устройств, оценочных комплектов и плат разработки, а также тестировать функциональность различных модулей (например, GPS, GSM, Bluetooth или WiFi) перед их установкой в целевое устройство.

В нашем ассортименте представлены десятки преобразователей в виде автономных модулей, плат расширения для Raspberry Pi, плат расширения для Arduino и готовых устройств в удобных и надежных корпусах. Каждый преобразователь отличается уровнем напряжения на линиях передачи данных (обычно 5 В или 3,3 В – перед подключением убедитесь, что преобразователь совместим с напряжением питания тестируемой системы) и типом используемой интегральной микросхемы (FT232RL, PL2303, CH343 и другие).
