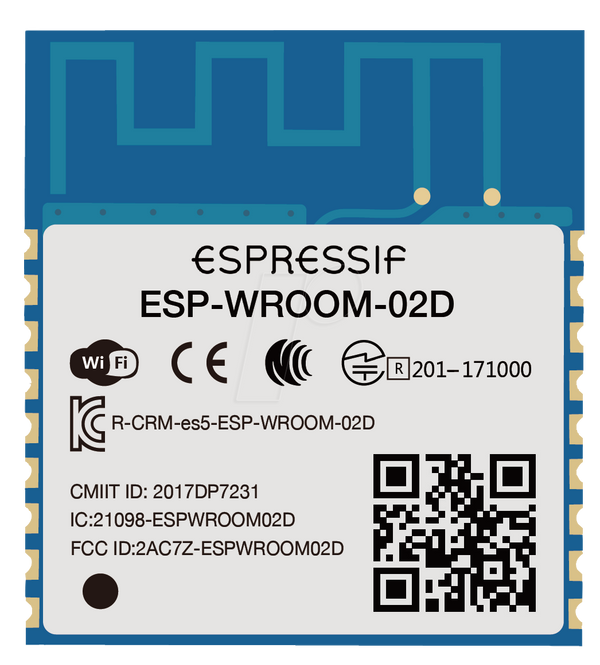

ПЛАТА РАЗРАБОТКИ ESP-WROOM-02D.

ESP8266-DevKitC - це компактна плата для розробки Espresso на основі модулів ESP8266. Всі контакти вводу/виводу на модулі розділені між смужками роз'ємів з обох боків плати для зручності підключення. Розробники можуть підключати ці виводи до периферійних пристроїв за потребою.

ESP-WROOM-02D з флеш-пам'яттю 2 МБ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ESP-WROOM-02D/ESP-WROOM-02U:
• СЕРТИФІКАЦІЯ РЧ: SRRC, FCC, CE (RED), IC, NCC, KCC, TELEC (MIC)
• Екологічна сертифікація: RoHS, REACH
• Протоколи Wi-Fi: 802.11 b/g/n.
• Діапазон частот: 2,4 ГГц ~ 2,5 ГГц (2400 МГц ~ 2483,5 МГц)
• Периферійний інтерфейс: пульт дистанційного керування UART/HSPI/I2C/I2S/IR, GPIO/PWM
• Робоча напруга: 2,7 В ~ 3,6 В.
• Робочий струм: Середній: 80 мА
• Мінімальний струм, що подається блоком живлення: 500 мА
• Діапазон робочих температур: -40°C ~ 85°C.
• Режим Wi-Fi: Станція/SoftAP/SoftAP + Станція
• Безпека: WPA/WPA2
• ШИФРУВАННЯ: WEP/TKIP/AES
• Оновлення прошивки: завантаження UART/OTA (через мережу)/завантаження та запис прошивки через хост
• Розробка програмного забезпечення: Підтримка розробки хмарних серверів/SDK для власної розробки прошивки
• Мережеві протоколи: IPv4, TCP/UDP/HTTP/FTP
• Конфігурація користувача: набір AT-команд, хмарний сервер, додаток для Android/iOS

Опис:
1. ПРОЦЕСОР
ESP8266EX інтегрує 32-бітний RISC-процесор Tensilica L106, який досягає надзвичайно низького енергоспоживання та має максимальну тактову частоту 160 МГц. Операційна система реального часу (RTOS) та стек Wi-Fi дозволяють використовувати 80% обчислювальної потужності для програмування та розробки користувацьких додатків. Процесор має такі інтерфейси:
• Програмовані інтерфейси RAM/ROM (iBus), які підключаються до контролера пам'яті та також можуть використовуватися для зчитування флеш-пам'яті.
• Інтерфейс оперативної пам'яті даних (dBus), який можна підключити до контролера пам'яті.
• Інтерфейс AHB, який можна використовувати для відвідування реєстру.

2. Пам'ять
2.1 Внутрішня пам'ять SRAM і ПЗУ
Wi-Fi SoC ESP8266EX поєднує в собі контролер пам'яті та модулі пам'яті, включаючи ROM і SRAM. MCU може отримати доступ до накопичувачів через інтерфейси iBus, dBus та AHB. Доступ до всіх накопичувачів можна отримати за запитом. Арбітр пам'яті визначає порядок виконання у порядку надходження запитів. Згідно з нашою поточною версією SDK, доступний простір SRAM розподіляється наступним чином:
• Розмір оперативної пам'яті< 50 kB, i.e. when ESP8266EX is in station mode and connects to the router, the available space in the heap + data sector is approximately 50 kB.
• У ESP8266EX немає програмованого ПЗП, тому користувацьку програму необхідно зберігати у зовнішній SPI-флеш-пам'яті.
2.2 SPI Flash
ESP8266EX підтримує SPI флеш-пам'ять. Теоретично ESP8266EX може підтримувати до 16 МБ SPI флеш-пам'яті. ESP-WROOM-02D і ESP-WROOM-02U в даний час інтегрують 2/4-МБ SPI флеш-пам'ять. ESPWROOM-02U підтримує такі режими SPI: Стандартний SPI, DIO (подвійний вхід/вихід), DOUT (подвійний вихід), QIO (четверний вхід/вихід) і QOUT (четверний вихід).

3. Кварцовий генератор
ESP-WROOM-02U та ESP-WROOM-02D використовують кварцовий генератор з частотою 26 МГц. Точність кварцового генератора повинна становити ±10 PPM. Якщо ви використовуєте інструмент завантаження, будь ласка, виберіть правильний тип кварцового генератора. У схемі конденсатори C1 та C2 додані до вхідного та вихідного клем кварцового генератора, кожен з яких з'єднаний із землею. Номінали двох конденсаторів можуть бути гнучкими та коливатися від 6 пФ до 22 пФ. Однак, конкретні значення ємності залежать від подальших випробувань та адаптації до загальних характеристик усієї схеми. Зазвичай значення ємності C1 та C2 знаходяться в межах 10 пФ для кварцового генератора з частотою 26 МГц.
