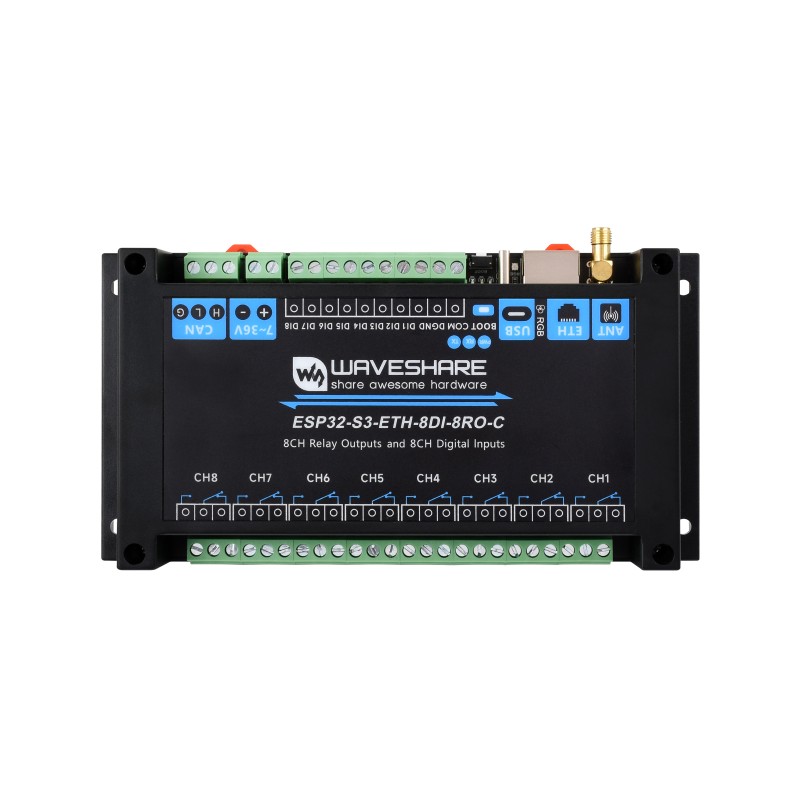

Модуль ESP32-S3-ETH-8DI-8RO (C) с 8 цифровыми входами, 8 реле, Ethernet, CAN, WiFi и...

ESP32-S3-ETH-8DI-8RO-C — это промышленный модуль управления на базе микроконтроллера ESP32-S3 с двухъядерным процессором Xtensa LX7, работающим на частоте до 240 МГц. Оснащённый 8 оптоэлектронно-изолированными цифровыми входами и 8 реле на 10 А (250 В переменного тока/30 В постоянного тока), он позволяет напрямую управлять сетевыми устройствами, а также системами домашней и промышленной автоматизации. Встроенные модули Wi-Fi 2,4 ГГц, Bluetooth 5.0 BLE и проводной Ethernet (W5500) обеспечивают гибкую интеграцию с системами IoT и SCADA.

Устройство оснащено изолированным интерфейсом CAN, источником питания постоянного тока с винтовыми зажимами 7–36 В, портом USB-C, слотом microSD, зуммером и светодиодными индикаторами для контроля работы. Изоляция питания, оптопары и защита от перенапряжения TVS обеспечивают высокую надежность и безопасность в сложных промышленных условиях. Корпус из АБС-пластика с креплением на DIN-рейку 35 мм обеспечивает быструю установку в шкафы управления.

• Микроконтроллер ESP32-S3, двухъядерный Xtensa LX7, до 240 МГц
• Память: 16 МБ флэш-памяти, 8 МБ PSRAM
• Связь: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5.0 BLE
• Ethernet 10/100 Мбит/с (чип W5500)
• 8 цифровых входов, 5–36 В, пассивные/активные (NPN/PNP), оптоэлектронная развязка
• 8 реле 10 А 250 В переменного тока / 30 В постоянного тока, оптоэлектронная развязка
• Изолированный интерфейс CAN с оконечным резистором 120 Ом (активируется перемычкой)
• Источник питания 7-36 В постоянного тока (винтовой зажим)
• USB-C для программирования, отладки и питания 5 В
• RTC PCF85063 для обработки циклических задач
• Слот MicroSD для хранения данных и файлов
• Дополнительные элементы: зуммер, кнопки RESET и BOOT, разъем антенны SMA
• Светодиодные индикаторы: PWR, TX, RX, RGB WS2812
• Защита: TVS, гальваническая развязка, изоляция сигнала и питания
• Корпус из АБС-пластика, монтаж на DIN-рейку 35 мм
• Размеры: 175 × 90 × 40 мм

• ESP32-S3-ETH-8DI-8RO-C ×1
• Антенна 2.4G 4 dBi SMA ×1
• Отвертка ×1
