Модуль Feather ESP32-S3 с реверсом и TFT-дисплеем - WiFi-модуль - 4 МБ флэш-памяти, 2 МБ PSRAM - Совместим с Arduino - Adafruit 56

Модуль серии Feather, основанный на ESP32-S3, является улучшенной версией модуля Adafruit ESP32-S3 TFT Feather. Он оснащенкрасочныйTFT-дисплей с диагональю1,14"и разрешение240 x 135 пикселейТехнология IPS улучшает качество цветопередачи под любым углом обзора. Пластина имеетдвухъядерная система EspressifМодуль Adafruit работает на частоте 240 МГц, имеет 4 МБ флэш-памяти и 2 МБ PSRAM. Также он обеспечивает пользователю беспроводную связь.Wi-Fi 2,4 ГГцiBluetooth LE(Низкое энергопотребление) и встроенный разъем USB Type-C. Производитель разместил дисплей на передней панели модуля, что позволяет использовать его в качестве лицевой панели для устройств IoT. Для устройств, требующих низкого энергопотребления, модуль Feather включает в себя стабилизатор напряжения LDO 3,3 В, управляемый через выход GPIO. В режиме низкого энергопотребления весь модуль может потреблять примерно 100 мкА тока.

Adafruit ESP32-S3 Reverse TFT Feather - 4 МБ Flash, 2 МБ PSRAM.

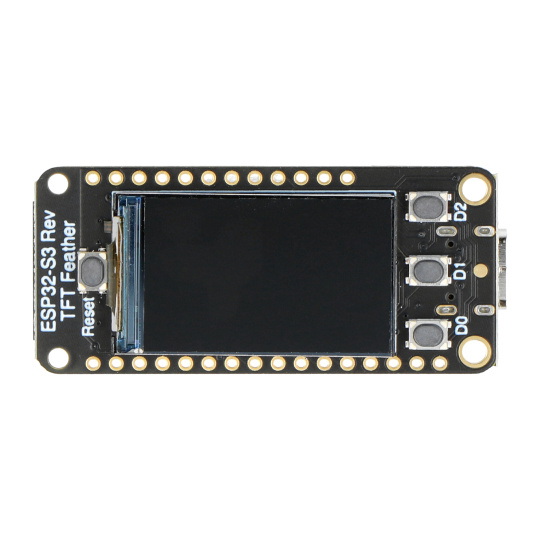

В центральной части платы расположен цветной дисплей.

Feather состоит из модулей управления (Feathers) и периферийных устройств (Wings). Распиновка платы разработана таким образом, чтобы обеспечить сборку целых систем на макетных платах с использованием позолоченных разъемов. Один основной модуль (Feather) теоретически может подключать неограниченное количество модулей Wings. Большинство расширений поставляются с обширными ресурсами для программирования, включая примеры кода и библиотеки.

• Двухъядерный процессор Tensilica- Обеспечивая высокую вычислительную мощность. Пользователь также имеет в своем распоряжении 4 МБ флэш-памяти и 2 МБ PSRAM.
• Беспроводная связь- Встроенный чип ESP32-S3 поддерживает связь через Wi-Fi 2,4 ГГц и Bluetooth Low Energy (BLE).
• Совместимость с Ардуино- Плата поддерживает среды разработки ESP-IDF и Arduino IDE, что упрощает процесс программирования и позволяет использовать полный набор готовых библиотек.
• Встроенное зарядное устройство для Li-Pol аккумуляторовБлагодаря встроенной системе зарядки и мониторинга состояния батареи MAX17048, систему можно использовать без внешнего источника питания.
• Низкое энергопотребление— Использование микроконтроллера ESP32 позволяет снизить потребление тока до 40 мкА при питании системы от литий-полимерного аккумулятора. Для дальнейшей оптимизации также можно отключить светодиод NeoPixel и дисплей.
• ТФТ-дисплей— Размещение цветного TFT-дисплея на передней панели платы вместе с тремя дополнительными кнопками позволяет использовать модуль в качестве передней панели.

Модуль оснащен двухъядерным процессором Tensilica.

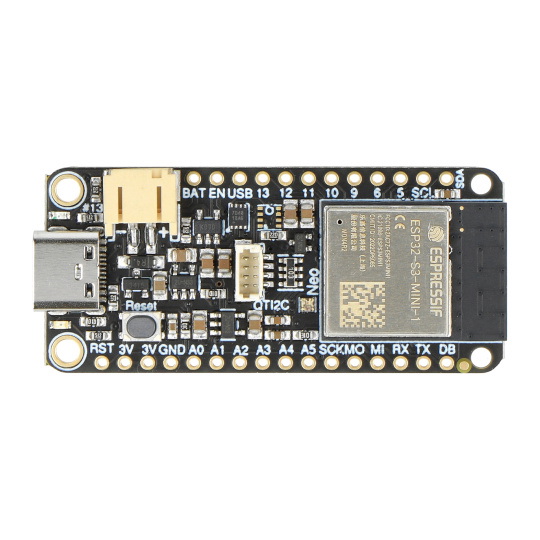

Распиновка.

• GND – общая основа модуля
• VBAT – выходное положительное напряжение батареи
• Контакты A0–A5 — могут использоваться в качестве аналоговых входов.
• Контакты D5, D6, D9, D10–D13 — цифровые входы и выходы.
• Интерфейс UART:
• RX: контакт приема UART
• TX: контакт передачи UART
• Интерфейс I2C (распространён на разъёме STEMMA QT):
• SCL – контакт тактового генератора шины
• SDA – контакт передачи данных шины
• Интерфейс SPI:
• MISO - контакт приема данных по протоколу SPI
• MOSI - вывод передачи данных интерфейса SPI
• SCK – контакт тактового генератора шины

• Чип: ESP32-S3 с двухъядерным процессором Tensilica 240 МГц.
• Флэш-память: 4 МБ
• Память PSRAM: 2 МБ
• Дисплей: 1,14-дюймовый цветной TFT IPS с разрешением 240 x 135 пикселей.
• USB: Тип C - для программирования и питания.
• Беспроводная связь: Wi-Fi 2,4 ГГц и Bluetooth LE.
• Система MAX17048 контролирует работу батареи.
• Кнопки «Сброс» и «DFU»
• Разъем STEMMA QT для устройств I2C
• Светодиоды, информирующие о рабочем состоянии и зарядке модуля (включая Neopixel).
• Низкое энергопотребление — до 40 мкА в спящем режиме.
• Совместимо с Arduino и CircuitPython.

• Модуль Feather ESP32-S3 с реверсом и TFT-дисплеем - WiFi-модуль - 4 МБ флэш-памяти, 2 МБ PSRAM - Совместим с Arduino - Adafruit 5691

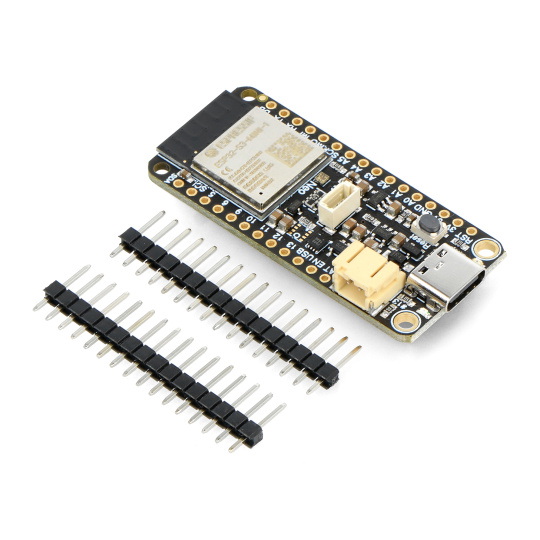

• Полоска Goldpin 1x16 - шаг 2,54 мм - для самопайки - 2 штуки

Элементы, входящие в набор.
