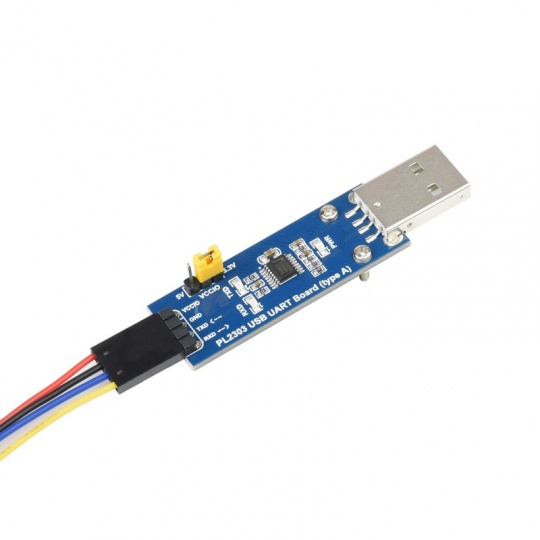

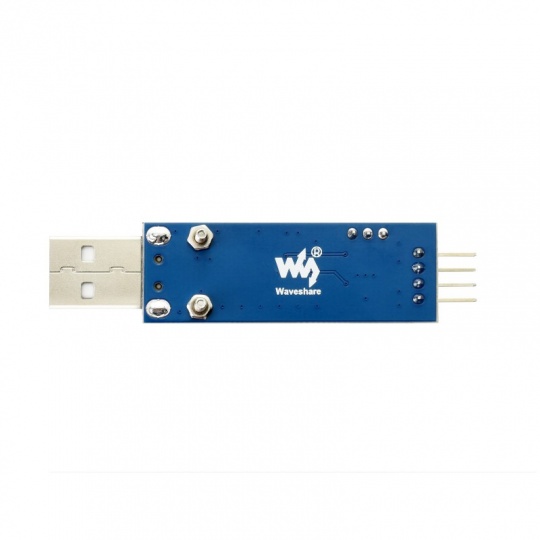

USB-UART (TTL) преобразователь - PL2303 - USB A-разъем - версия V2 - Waveshare 20265 - фото 1 - id-p2905405224

Характеристики и описание

Основные атрибуты

Состояние	Новое
Тип	Модуль

Пользовательские характеристики

Конвертер - Интерфейс	UART
Конвертер - Розетка	USB
Конвертер - Система	PL2303
Вес упаковки	0,011 кг
Высота упаковки	7 см
глубина упаковки	1,5 см
Ширина упаковки	11 см

Описание товара: USB-UART (TTL) преобразователь - PL2303 - USB A-разъем - версия V2 - Waveshare 20265

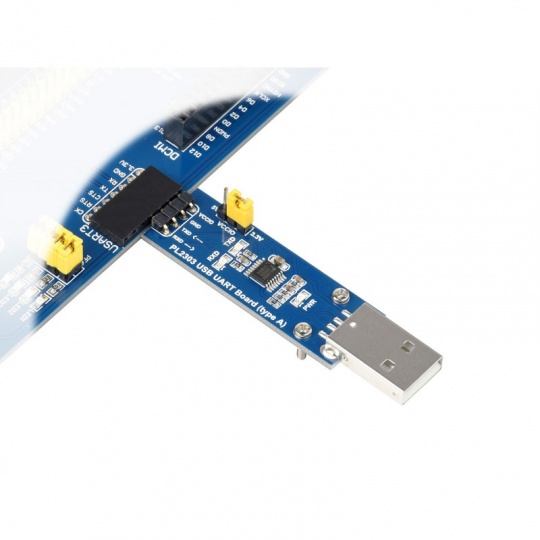

Коммуникационный модуль в виде преобразователя, который обеспечиваеткоммуникациямежду последовательными интерфейсамиUSB и UARTЭто позволяет осуществлять обмен данными между компьютером и системами, использующими микроконтроллеры. Модуль основан на системе.PL2303GSОтображается в операционной системе как виртуальный COM-порт. Напряжение интерфейса UART может быть1,8 В / 2,5 В / 3,3 В / 5 В.

Коммуникационный модуль - преобразователь USB-UART (TTL) - PL2303 - разъем USB A - версия V2 - Waveshare 20265.

USB-UART (TTL) преобразователь с микросхемой PL2303.

Основные характеристики конвертера

Оснащен новой версией V2 микросхемы PL2303GS.
Поддерживает Windows XP / 7 / 8 / 10 / 11
Он имеет три режима питания — 3x VCCIO, настраиваемые путем установки перемычки:
- VCCIO-5V: выход 5 В
- VCCIO-3.3V: выходное напряжение 3,3 В
- Разомкнутая перемычка: питание от целевой платы с напряжением 1,8 В/2,5 В/3,3 В/5 В)
Оснащен тремя светодиодами, служащими индикаторами: TXD, RXD, PWR.

Внимание!

Модуль Waveshare 20265 совместим ТОЛЬКО с уровнем TTL. Во избежание повреждений, пожалуйста, НЕ подключайте его напрямую к цепи RS232.

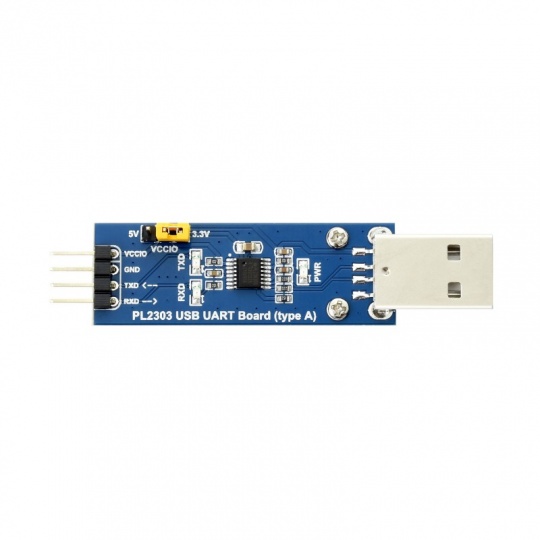

Описание контактов преобразователя

VCCIO - выходное напряжение 3,3 В или 5 В (модуль питается от порта USB A, а перемычка на плате должна быть замкнута на 3,3 В или 5 В).
GND - системное заземление
TXD - контакт передатчика UART микроконтроллера MCU.RX (направление сигнала: MCU.RX)<< PL2303 << PC.TX)
RXD - контакт приемника UART микроконтроллера MCU.TX (направление сигнала: MCU.TX >> PL2303 >> PC.RX)
