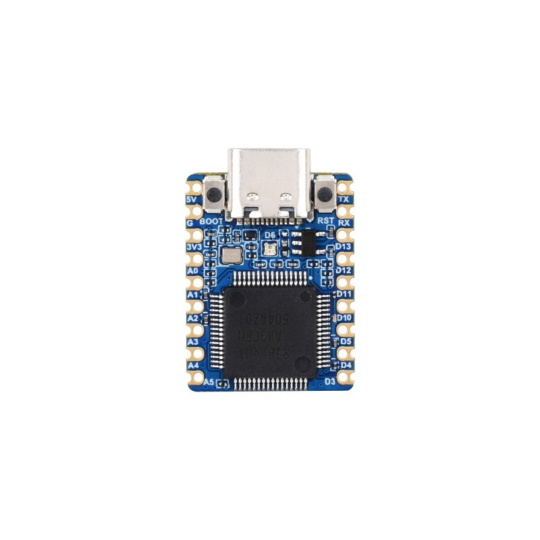

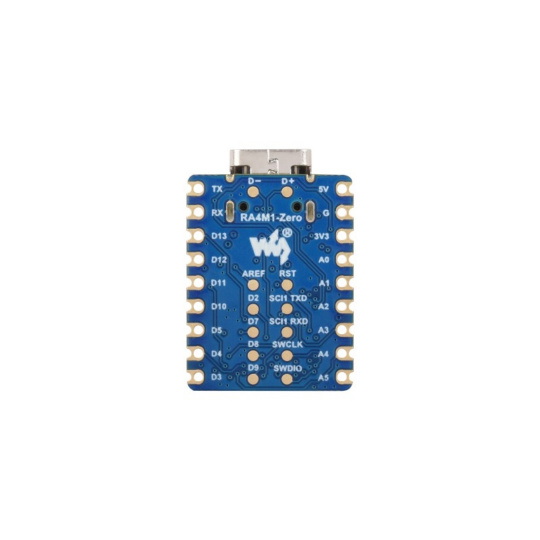

RA4M1-Zero мини-плата для разработки ARM Cortex M4 Waveshare 30661

РА4М1-Зероминиатюрная макетная платасоздан для проектов, требующих надежности, безопасности и небольших размеров. На базе микроконтроллераРенесас RA4M1(ARM Cortex-M4, 48 МГц), предлагаетФлэш-память 256 КБ, SRAM 32 КБ и EEPROM 8 КБ.. Благодаря поддержке Arduino IDE, интеграции с интерфейсамиUSB, CAN, АЦП/ЦАПи компактные размеры18 х 23,5 ммRA4M1-Zero используется во многих профессиональных и любительских встраиваемых проектах. Модуль предназначен для простой интеграции в производство благодаря полусквозным отверстиям и полному доступу к GPIO.

RA4M1-Zero — мини-плата для разработки — ARM Cortex M4 — Waveshare 30661.

RA4M1-Zero — миниатюрная макетная плата, созданная для проектов, требующих надежности, безопасности и небольших размеров.

• Высокопроизводительный микроконтроллер RA4M1- Он оснащен процессором ARM Cortex-M4, работающим на тактовой частоте 48 МГц. Микроконтроллер имеет блок FPU, а также 256 КБ флэш-памяти, 32 КБ SRAM и 8 КБ EEPROM, что обеспечивает достаточно места для данных и программ.
• Богатый набор периферийных устройствRA4M1-Zero оснащен 14-битным АЦП, 12-битным ЦАП, контроллером CAN и интерфейсом USB 2.0, что позволяет реализовать различные функции во встроенных приложениях, включая связь с другими устройствами.
• Расширенные функции безопасности- Поддерживает шифрование прошивки, безопасный загрузчик и защиту от несанкционированного доступа, обеспечивая высокий уровень безопасности данных и системы.
• Поддержка Arduino IDE— Поддержка среды разработки Arduino IDE делает программирование на плате быстрым и простым как для начинающих, так и для опытных пользователей. Широкая база ресурсов упрощает начало работы над проектами.
• RGB LED WS2812— Встроенный RGB-светодиод WS2812, управляемый через GPIO D6, позволяет визуально отображать состояние устройства или системы, что полезно в проектах с взаимодействием с пользователем.
• Миниатюрная конструкция- Размеры платы составляют 18 x 23,5 мм, что делает ее идеальным решением для устройств с ограниченным пространством, таких как устройства Интернета вещей или носимые устройства.
• Адаптация к серийному производству- Использование технологии поверхностного монтажа (SMT) и полуотверстий упрощает сборку платы в серийном производстве, что делает ее подходящей для промышленных проектов.

Плата RA4M1-Zero подходит для широкого спектра применений – от устройств IoT и промышленных контроллеров до современных образовательных проектов. Благодаря встроенному интерфейсу CAN, её можно использовать в автомобильных системах, а компактные размеры делают её идеальной для носимых устройств и компактных контроллеров. Поддержка среды разработки Arduino IDE также делает плату подходящей для быстрого прототипирования.

Микросхема RA4M1-Zero используется во многих профессиональных и любительских проектах, связанных с встраиваемыми системами.

1. Микроконтроллер ARM Cortex-M4
2. RGB-диод
3. Кнопка BOOT
4. Разъем USB Type-C
5. Кнопка СБРОС
6. Стабилизатор LDO
7. Резистор 0Р

• Микроконтроллер: Renesas R7FA4M1AB3CFM (ARM Cortex-M4, 48 МГц, FPU)
• Флэш-память: 256 кБ
• Память SRAM: 32 кБ
• EEPROM: 8 кБ
• Интерфейсы: USB 2.0, CAN, АЦП 14-бит, ЦАП 12-бит.
• Светодиод: RGB WS2812 (GPIO D6)
• Питание: через разъем USB Type-C.
• Переключатели: BOOT и RESET
• Стабилизатор LDO: ME6217C33M5G, 800 мА
• Выбор логического напряжения: 3,3 В/5 В (по умолчанию 3,3 В)
• Совместимость: Arduino IDE
• Размеры: 18 x 23,59 мм

• 1x плата разработки RA4M1-Zero

Благодаря полуотверстиям и полному доступу к контактам GPIO, модуль разработан для простой интеграции в производство.
