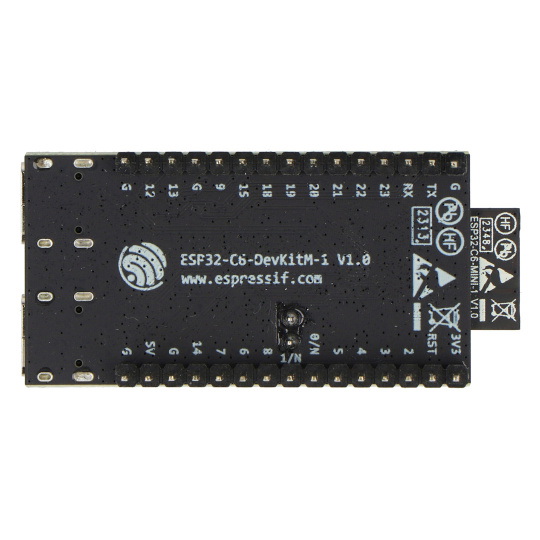

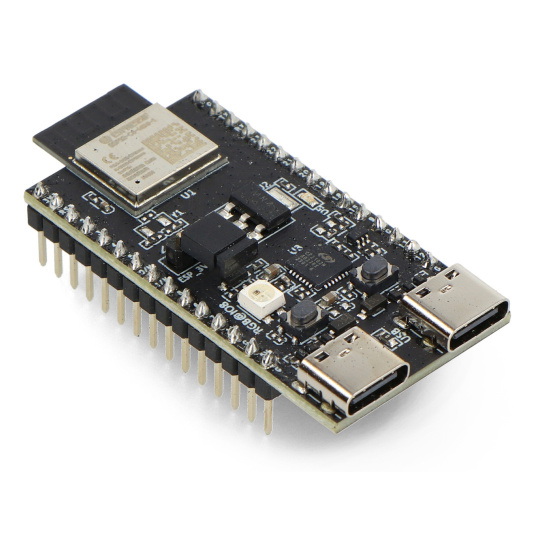

ESP32-C6-DevKitM-1-N4 - WiFi/Bluetooth/ZigBee/Thread - плата разработки с чипом ESP32-C6-MINI-1

Плата разработки ESP32-C6-DevKitM-1-N4 на базе системыESP32-C6-MINI-1Он обеспечивает беспроводную связь через WiFi 6 2,4 ГГц, Bluetooth 5.0, Zigbee и Thread, что делает его отличным выбором для создания современных решений в области Интернета вещей. Модуль предлагает512 КБ SRAM и 4 МБ флэш-памятичто позволяет хранить большие объемы данных и программ. ESP32-C6-DevKitM-1-N4 имеет22 настраиваемых контакта GPIOчто обеспечивает широкую интеграцию с различными периферийными устройствами, а также наличиеАнтенны на печатных платахОбеспечивает стабильное беспроводное соединение. Модуль может работать от напряжения.3,3 Вили5 ВВ зависимости от выбранного источника питания: через порт USB C — UART (по умолчанию) и через контакты 5V0 и GND или 3V3 и GND.

ESP32-C6-DevKitM-1-N4 - WiFi / Bluetooth / ZigBee / Thread - плата разработки с чипом ESP32-C6-MINI-1.

• Благодаря поддержке стандартов Wi-Fi 802.11 b/g/n, Bluetooth 5.0, Zigbee и Thread, устройство обеспечивает беспроводное подключение.
• Он включает 22 настраиваемых контакта GPIO для подключения периферийных устройств.
• В нем имеется 4 МБ флэш-памяти, 512 КБ SRAM, 320 КБ ROM и 16 КБ SRAM в модуле RTC.
• Он оснащен печатной антенной, обеспечивающей стабильное беспроводное соединение.
• Это позволяет работать в широком диапазоне температур от -40°C до 85°C.
• Устройство работает в диапазоне напряжений от 2,7 В до 3,6 В, при этом по умолчанию питание осуществляется через USB Type-C.
• Это позволяет разрабатывать приложения для Интернета вещей с расширенными возможностями беспроводной связи и универсальными интерфейсами.

ESP32-C6-MINI-1 — это модуль на базе чипа ESP32-C6FH4, оснащенный32-разрядный микропроцессор RISC-VРаботает на максимальной частоте 160 МГц. В комплекте:320 КБ ПЗУ, 512 КБ ОЗУ и 4 МБ флэш-памятиОн поддерживает стандарты Wi-Fi 6 в диапазоне 2,4 ГГц, что позволяет использовать передовые технологии, такие как MU-MIMO, OFDMA и TWT, для эффективного управления питанием. Bluetooth 5 (LE) поддерживает ячеистые сети и обеспечивает скорость передачи данных до 2 Мбит/с. Кроме того, онСовместимо с IEEE 802.15.4, Zigbee 3.0 и Thread 1.3.Он также включает в себя широкий спектр периферийных интерфейсов: GPIO, SPI, UART, I2C, I2S, что делает его универсальным решением для Интернета вещей, умного дома, промышленной автоматизации и бытовой электроники.

Обеспечивает связь по протоколам WiFi, Bluetooth, Zigbee и Thread.

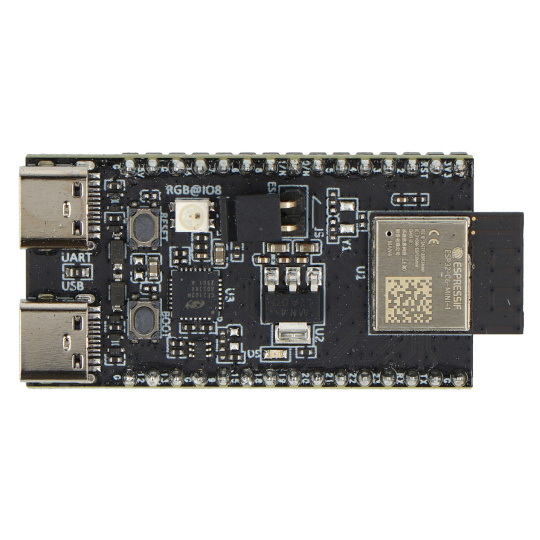

Ключевые элементы доски.

1. ESP32-C6-MINI-1
2. Распиновка GPIO
3. LDO-стабилизатор напряжения от 5 В до 3,3 В
4. Светодиод питания
5. USB-UART мост
6. Порт USB Type-C
7. Кнопка загрузки
8. Кнопка сброса
9. USB-UART порт
10. Адресуемый RGB-светодиод
11. J5 - позволяет измерять ток, потребляемый модулем.
12. Распиновка GPIO

• Модель: ESP32-C6-DevKitM-1-N4
• Модуль: ESP32-C6-MINI-1
• Микросхема: ESP32-C6FH4
• Беспроводная связь: WiFi 6 2,4 ГГц, Bluetooth 5.0, Thread, Zigbee, IEEE 802.15.4
• Процессор: 32-разрядный одноядерный RISC-V
• Тактовая частота: до 160 МГц
• Флэш-память: 4 МБ
• Память SRAM: 512 кБ
• LP SRAM: 16 кБ
• Объем ПЗУ: 320 КБ
• Тип антенны: печатная плата
• GPIO: 22
• Рабочая температура: от -40 до 85°C
• Напряжение: от 2,7 В до 3,6 В
• Размеры: 48,26 x 25,4 мм
