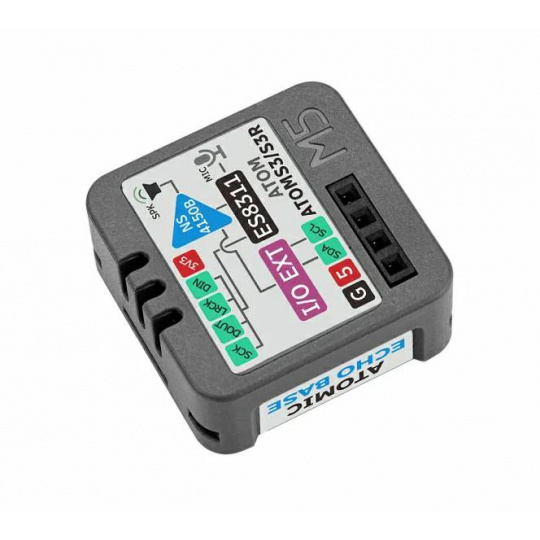

Atomic Echo Base модуль распознавания голоса с микрофоном и динамиком модуль расширения для M5Atom M5Stack A149

Atomic Echo Base — это функциональное аудиорасширение, разработанное для модулей разработчика M5 Atom. Расширение предназначено для...позволяет создавать системы распознавания голоса, поддержки голосовых команд и системы воспроизведения звука.в образовательных приложениях и системах «умного дома». Благодаря использованию24-битный кодек ES8311иМЭМС-микрофонБлагодаря высокому соотношению сигнал/шум вы получаете очень качественную запись и воспроизведение.Встроенный динамик и усилитель класса D.Обеспечивает чистое и четкое звучание. Модуль поддерживает двустороннюю передачу звука, что делает его идеальным решением для интерактивных голосовых проектов.

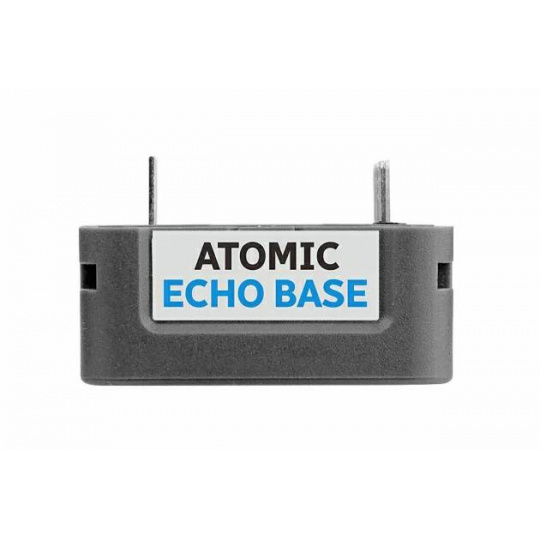

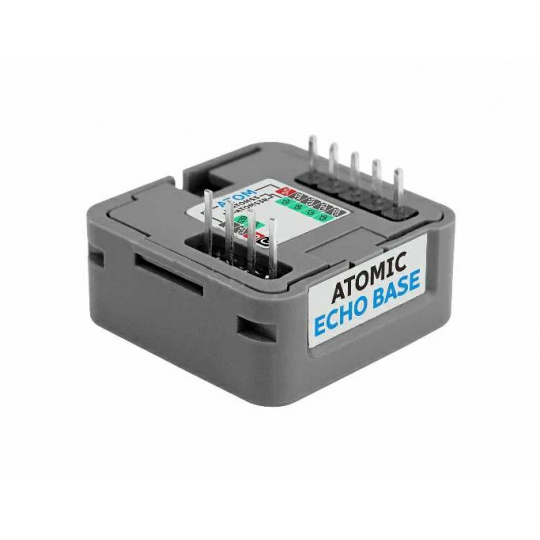

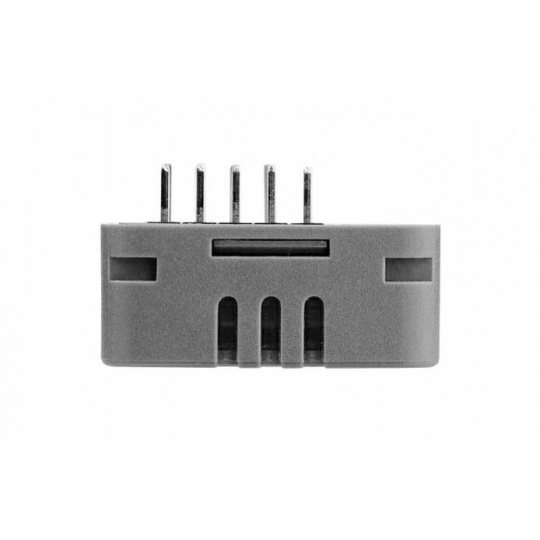

Atomic Echo Base — модуль распознавания голоса с микрофоном и динамиком — модуль расширения для M5Atom — M5Stack A149.

• Совместимо с серией процессоров M5 Atom.Совместимо с моделями Atom Lite, Matrix, S3-Lite, S3R и другими моделями серии Atom.
• Поддержка распознавания голосаИдеально подходит для интерактивных систем и голосового управления.
• Монофонический аудиокодек ES8311Поддерживает интерфейс I2S, 24-битное разрешение и частоту дискретизации от 16 кГц до 64 кГц.

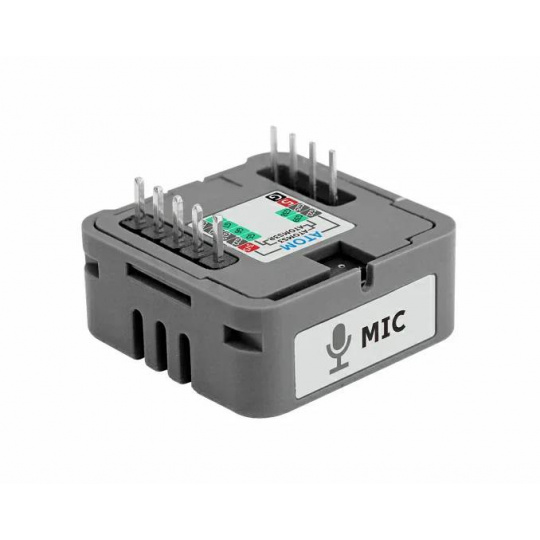

• МЭМС-микрофонцифровой, высокое отношение сигнал/шум ≥ 65 дБ
• усилитель NS4150BУсилитель класса D, 1 Вт при 8 Ом
• Встроенный динамикэффективное и чистое воспроизведение звука
• Полнодуплексная связьодновременная запись и воспроизведение звука
• Поддержка нескольких платформ разработки: UIFlow 1.0, UIFlow 2.0, Arduino IDE

Атомная эхо-базаПолная совместимость с устройствами серии M5 Atom.например, Atom Lite, Matrix, AtomS3, AtomS3R или AtomS3R CAM. В зависимости от модели хоста используются соответствующие контакты.I2Sкоторый должен быть включен в программный код. Программирование возможно с использованиемArduino IDE, UIFlow 2.0 и ESP-IDFчто позволяет гибко адаптировать функциональность к проекту. Для пользователей голосовых систем.Доступны готовые библиотеки и примеры.например, голосовой помощник OpenAI для AtomS3R.

Модуль поддерживает связь по протоколу I2S.

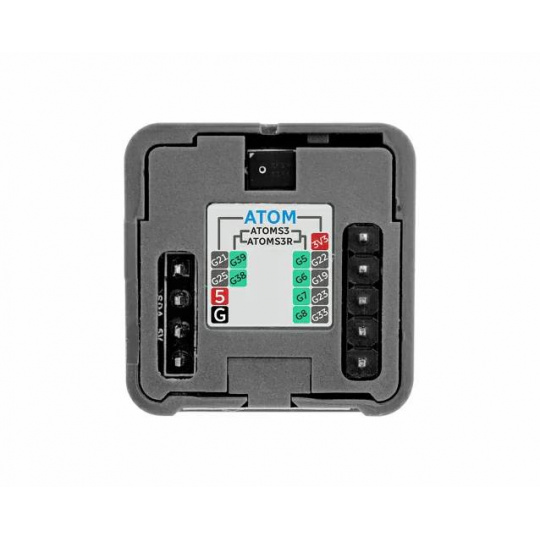

Модуль взаимодействует с хостом.через шину I2SВ зависимости от версии Atom (Lite, S3, S3R),Контакты, такие как SCL, SDA, LRCK, DSDIN или SCLK, должны быть назначены соответствующим образом.Соединения могут быть фиксированными (Fixed Connect) или переключаемыми (Switch Connect), что следует учитывать при проектировании схемы. Для моделей AtomS3 и AtomS3R используются контакты G39, G38, G5, G6, G7 и G8.Примеры конфигураций можно найти в официальной документации M5Stack..

• Интеллектуальные системы голосового управления для дома
• Интерактивные образовательные проекты, основанные на распознавании речи.
• Голосовые помощники и мультимедийные терминалы
• Системы звукозаписи и воспроизведения
• Интегрированные решения для обучения на основе Интернета вещей и искусственного интеллекта.

Модуль совместим с серией M5 Atom.

• Аудиокодек: ES8311, 24 бит, интерфейс I2S
• Микрофон: MSM381A3729H9BPC, отношение сигнал/шум ≥ 65 дБ.
• Усилитель: NS4150B, класс D
• Динамик: 1 Вт при 8 Ом (тип 2014 г.)
• Ток в режиме ожидания: 3,36 мА при 3,3 В
• Рабочий ток: 14,84 мА при 3,3 В.
• Рабочая температура: от 0°С до 40°С.
• Размеры: 24 x 24 x 14,14 мм
• Вес: 6,3 г

• 1 x Атомная база Эхо
