Фильтр щелевой 16-80-1(К)

Код: Г41
Недоступен
от 100 ₴
Фильтр щелевой 16-80-1(К) - фото 1 - id-p1480072330
  • Фильтр щелевой 16-80-1(К) - фото 1 - id-p1480072330
  • Фильтр щелевой 16-80-1(К) - фото 2 - id-p1480072330
  • Фильтр щелевой 16-80-1(К) - фото 3 - id-p1480072330
  • Фильтр щелевой 16-80-1(К) - фото 4 - id-p1480072330
  • Фильтр щелевой 16-80-1(К) - фото 5 - id-p1480072330
  • Фильтр щелевой 16-80-1(К) - фото 6 - id-p1480072330

Характеристики и описание

Фильтры щелевые (пластинчатые) 16-80-1К

Фильтры щелевой 10-80-1К, 16-80-1К, 25-80-1К, 40-80-1К, 16-125-1К, 25-125-1К, 40-125-1К, 63-125-1КФильтр в корпусе 40-125-1К

      Щелевые пластинчатые фильтры 16-80-1-К УХЛ4 резьбового монтажа, так как и вставные щелевые фильтры 63-125-2, 40-80-2, 25-125-2, 25-80-2, 16-125-2, 16-80-2, 10-80-2 УХЛ4 служат для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, очистки масла в циркуляцонных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.

  •      Фильтры выпускаются в двух исполнениях:
  • Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) — в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;
  • Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.
Структура условного обозначения
40 - 125 - 1 - К

Присоединительная резьба:
К = коническая;
М = метрическая.
Исполнение:
1 = в корпусе (см. фото слева);
2 = вставной (см. фото справа)
Номинальная тонкость фильтрации:
80 = 80 мкм;
125 = 125 мкм.
40 = номинальный расход фильтра (см. табл. ниже)

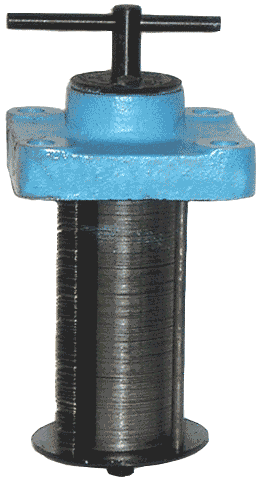

Фильтр щелевой 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2

Фильтр вставной 25-80-2
Технические характеристики щелевых (пластинчатых) фильтров с ручной очисткой
Обозначение Условный проход, мм Присоединение Тонкость фильтрации, мкм Номинальный расход, л/мин Масса, кг
Фильтр 10-80-1К ( 10-80-1М) 10 К3/8" (М16х1,5) 80 10 2,1
Фильтр 16-80-1К (16-80-1М) 16 К1/2" (М22х1,5) 16 2,1
Фильтр 25-80-1К (25-80-1М) 16 К1/2" (М22х1,5) 25 4,5
Фильтр 40-80-1К (40-80-1М) 20 К3/4" (М27х2) 40 5,12
Фильтр 16-125-1К (16-125-1М) 10 К3/8" (М16х1,5) 125 16 2,1
Фильтр 25-125-1К (25-125-1М) 16 К1/2" (М22х1,5) 25 2,15
Фильтр 40-125-1К (40-125-1М) 16 К1/2" (М22х1,5) 40 4,5
Фильтр 63-125-1К (63-125-1М) 20 К3/4" (М27х2) 63 5,12
Фильтр 10-80-2 10 Встраиваемое 80 10 1,47
Фильтр 16-80-2 16 16 1,53
Фильтр 25-80-2 16 25 3,15
Фильтр 40-80-2 20 40 3,57
Фильтр 16-125-2 10 Встраиваемое 125 16 1,47
Фильтр 25-125-2 16 25 1,53
Фильтр 40-125-2 16 40 3,15
Фильтр 63-125-2 20 63 3,57
Таблица аналогов щелевых фильтров
Современное обозначение Устаревшее обозначение
Фильтр щелевой 10-80-1К ( 10-80-1М) Фильтр щелевой 0,08Г41-11
Фильтр щелевой 16-80-1К (16-80-1М) Фильтр щелевой 0,08Г41-12
Фильтр щелевой 25-80-1К (25-80-1М) Фильтр щелевой 0,08Г41-13
Фильтр щелевой 40-80-1К (40-80-1М) Фильтр щелевой 0,08Г41-14
Фильтр щелевой 16-125-1К (16-125-1М) Фильтр щелевой 0,12Г41-11
Фильтр щелевой 25-125-1К (25-125-1М) Фильтр щелевой 0,12Г41-12
Фильтр щелевой 40-125-1К (40-125-1М) Фильтр щелевой 0,12Г41-13
Фильтр щелевой 63-125-1К (63-125-1М) Фильтр щелевой 0,12Г41-14
Фильтр щелевой 10-80-2 Фильтр щелевой 0,08Г41-21
Фильтр щелевой 16-80-2 Фильтр щелевой 0,08Г41-22
Фильтр щелевой 25-80-2 Фильтр щелевой 0,08Г41-23
Фильтр щелевой 40-80-2 Фильтр щелевой 0,08Г41-24
Фильтр щелевой 16-125-2 Фильтр щелевой 0,12Г41-21
Фильтр щелевой 25-125-2 Фильтр щелевой 0,12Г41-22
Фильтр щелевой 40-125-2 Фильтр щелевой 0,12Г41-23
Фильтр щелевой 63-125-2 Фильтр щелевой 0,12Г41-24
Фильтр щелевой M63-125-1 (без стакана) Фильтр щелевой 0,112Г41-14
Фильтр щелевой 10-160-2 (без стакана) Аналога нет
Фильтр щелевой 16-250-2 (без стакана) Аналога нет
Фильтр щелевой 40-160-2 (без стакана) Аналога нет
Фильтр щелевой 16-160-2 (без стакана) Аналога нет
Фильтр щелевой 25-250-2 (без стакана) Аналога нет
Фильтр щелевой 63-250-2 (без стакана) Аналога нет
Габаритные и присоединительные размеры фильтров щелевых с ручной очисткой

Фильтр первого типа (в корпусе)
Размеры фильтров 63-125-1, 40-80-1, 25-125-1, 25-80-1, 16-125-1, 16-80-1, 10-80-1

Фильтр второго типа (вставной)
Размеры фильтров 63-125-2, 40-80-2, 25-125-2, 25-80-2, 16-125-2, 16-80-2, 10-80-2
Таблица размеров фильтров щелевых (пластинчатых) (в мм)
Обозначение A B B1 D L L1 l d
Фильтр щелевой (пластинчатый) 10-80-1 (16-125-1) - 85 90 - 170 110 - К3/8" (М16х1,5)
Фильтр щелевой (пластинчатый) 16-80-1 (25-125-1) - 85 90 - 190 130 - К1/2" (М22х1,5)
Фильтр щелевой (пластинчатый) 25-80-1 (40-125-1) - 110 115 - 230 170 - К1/2" (М22х1,5)
Фильтр щелевой (пластинчатый) 40-80-1 (63-125-1) - 110 115 - 265 205 - К3/4" (М27х2)
Фильтр щелевой (пластинчатый) 10-80-2 (16-125-2) 64 85 - 55 140 65 19 11
Фильтр щелевой (пластинчатый) 16-80-2 (25-125-2) 64 85 - 55 160 85 19 11
Фильтр щелевой (пластинчатый) 25-80-2 (40-125-2) 84 110 - 85 185 105 22 13
Фильтр щелевой (пластинчатый) 40-80-2 (63-125-2) 84 110 - 85 225 145 22 13
Фильтр щелевой 25-125-2

Фильтр щелевой 25-125-2

Основные параметры фильтра щелевого 25-125-2:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 1,53 кг.
Фильтр щелевой 40-125-2

Фильтр щелевой 40-125-2

Основные параметры фильтра щелевого 40-125-2:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.
Фильтр щелевой 25-80-2

Фильтр щелевой 25-80-2

Основные параметры фильтра щелевого 25-80-2 УХЛ4:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 3,15 кг.
Фильтр щелевой 63-125-1

Фильтр щелевой 63-125-1

Основные параметры фильтра щелевого 63-125-1К УХЛ4:

- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 3/4 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 63 л/мин;
- масса фильтра 3,15 кг.
Фильтр щелевой 40-80-1

Фильтр щелевой 40-80-1

Основные параметры фильтра щелевого 40-80-1К УХЛ4:

- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 3/4 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.
Фильтр щелевой 63-125-2

Фильтр щелевой 63-125-2

Основные параметры фильтра щелевого 63-125-2 УХЛ4:

- условный проход 20 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 63 л/мин;
- масса фильтра 3,53 кг.
Фильтр щелевой 40-80-2

Фильтр щелевой 40-80-2

Основные параметры фильтра щелевого 40-80-2 УХЛ4:

- условный проход 20 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,53 кг.
Фильтр щелевой 10-80-1

Фильтр щелевой 10-80-1

Основные параметры фильтра щелевого 10-80-1К УХЛ4:

- условный проход 10 мм;
- присоединение в систему - трубное (резьбовое) К 3/8 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 10 л/мин;
- масса фильтра 1,15 кг.
Фильтр щелевой 16-80-1

Фильтр щелевой 16-80-1

Основные параметры фильтра щелевого 16-80-1К УХЛ4:

- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 16 л/мин;
- масса фильтра 1,8 кг.
Фильтр щелевой 32-80-1

Фильтр щелевой 32-80-1

Основные параметры фильтра щелевого 32-80-1К УХЛ4:

- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 32 л/мин;
- масса фильтра 3,15 кг.
Фильтр щелевой 40-125-2

Фильтр щелевой 40-125-2

Основные параметры фильтра щелевого 40-125-2 УХЛ4:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.
Фильтр щелевой 40-125-1К

Фильтр щелевой 40-125-1К

Основные параметры фильтра щелевого 40-125-1К УХЛ4:

- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 2,15 кг.

При заказе используются следующие обозначения:
  • фильтры щелевые (пластинчатые) в корпусе с резьбовым присоединением — 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1;
  • фильтры щелевые (пластинчатые) встраиваемые — 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2.
