Шунт FL-2 300А

Код товара - 0340

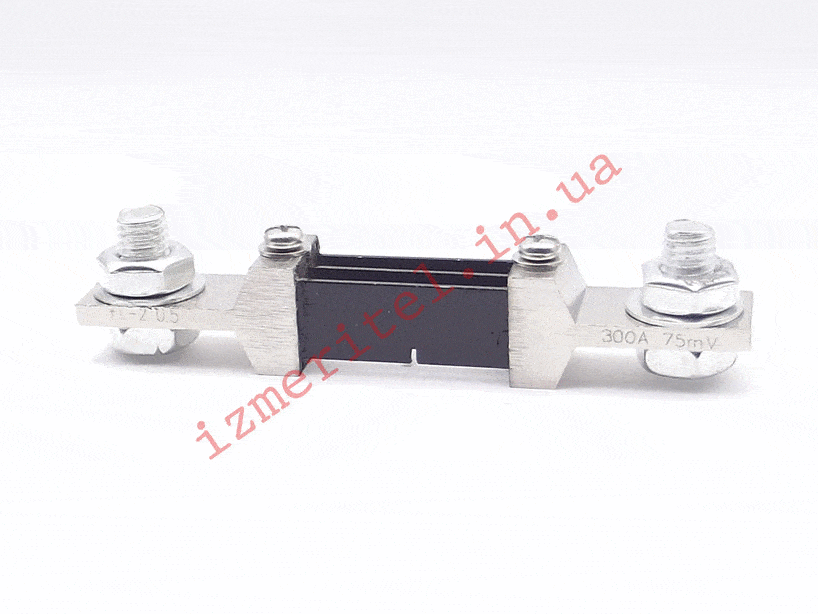

Шунт токовый FL-2 внешний 300 ампер – это проводник со сверхнизким сопротивлением, или попросту низкоомный резистор. Шунт для амперметра необходим при измерении постоянного тока 300А. Сопротивление шунта составляет 250 мкОм. Номинальное падение напряжения на шунте составляет 75 мВ.

Материалом проводников шунтов является сплав Манганин МНМц3-12, а материалом токоотводов (токовых зажимов) – медь. Шунты изготавливаются методом пайки манганиновых проводников и медных токоотводов.

Предел допускаемой основной погрешности шунтов при любой нагрузке, не превышающей номинальную, составляет ±0,5% номинального сопротивления. Соответственно класс точности шунтов FL-2 для номинала 300А составляет 0,5.

Измерение тока происходит следующим образом: осуществляется подключение амперметра к шунту через потенциальные зажимы. В момент протекания тока через токовый шунт, возникает падение напряжения, и величина силы тока определяется измерительным прибором пропорционально значению этой величины.
