Гидроклапан давления ПБГ54-35М (Г54-35, ПГ54-35М, АГ54-35, ПАГ54-35М, БГ54-35, ВГ54-35, ПВГ54-35М, ДГ54-35, ПДГ54-35М)
|
Гидроклапаны ПБГ54-35М, ПАГ54-35М, ПВГ54-35М, ПГ54-35
|
Клапаны давления ПГ 54-35 М, ПБГ 54-35 М, ПВГ 54-35 М, ПДГ 54-35 М, ПАГ 54-35 М УХЛ4 используются в гидравлических системах в качестве:
- клапан разности давлений, то есть, для поддержания заданной разности давлений, определяемой настройкой регулируемой пружины, в подводимом и отводимом потоках рабочей жидкости (масла), или в одном из этих потоков и постороннем потоке.
- клапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой регулируемой пружины, в этом потоке или управляющем (дистанционное управление) потоке.
- предохранительного клапана для предохранения объёмного гидравлического привода от давления, превышающего максимально-допустимое значение.
- переливного клапана для поддержания заданного значения давления, путем непрерывного слива рабочей жидкости (масла) через сливной канал во время работы гидравлической системы.
|
|
Клапаны типа (ПБ)Г54-32 (гидравлические) имеют резьбовое или стыковое исполнение по присоединению. При резьбовом присоединении, отверстия корпуса для подключения линий имеют коническую резьбу К1 1/4". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между гидроаппаратом и специальными панелями или промежуточными плитами, в которых нарезаны резьбовые отверстия нужного диаметра для непосредственного монтажа штуцеров.
|
Параметры гидроклапанов ПБГ54-35, Г54-35, ПГ54-35, АГ54-35, ПАГ54-35, БГ54-35, ВГ54-35, ПВГ54-35, ДГ54-35, ПДГ54-35
| Параметр |
Нормы для исполнений |
| Гидроклапан Г54-35(М) ПГ54-35(М) |
Гидроклапан АГ54-35(М) ПАГ54-35(М) |
Гидроклапан БГ54-35(М) ПБГ54-35(М) |
Гидроклапан ВГ54-35М ПВГ54-35М |
Гидроклапан ДГ54-35(М) ПДГ54-35(М) |
| Диаметр условного прохода, мм |
32 |
32 |
32 |
32 |
32 |
| Расход, л/мин: ном. / макс. / мин. |
200 / 300 / 9 |
| Внутриполостные утечки, см³/мин, не более |
50 |
75 |
90 |
150 |
300 |
| Ном. давление настройки, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
| Диапазонрегулировки давления, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
| Ном. перепад давлений, МПа |
0,2 |
| Масса клапана не более, кг |
6,8 |
Условное обозначение гидроклапанов давления типа Г54-3
| ХГ |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
|
|
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
Обозначение типа гидроклапана (М - означает "модернизированный")
|
|
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
Исполнение клапана по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)
|
Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-35
|
Размеры гидроклапана давления типа Г54-35 (трубное присоединение)
|
| Модель клапана |
Размеры, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| Г54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| БГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ВГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ДГ54-35(М) |
K1 1/4" |
K1/8" |
274 |
100 |
94 |
142 |
3 |
59 |
101 |
24 |
125 |
40 |
|
|
Размеры гидроклапана давления типа ПГ54-35 (стыковое присоединение)
|
| Модель клапана |
Размеры, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПБГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПВГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПДГ54-35(М) |
274 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
Пример условного обозначения гидроклапана давления модернизированного с диаметром условного прохода 32 мм, работающем при номинальном давлением 6,3 МПа (диапазон регулирования 0,6-7,0 МПа), с номинальным расходом рабочей жидкости 200 л/мин, стыкового монтажа, предназначенном для работы в умеренном климате, категории размещения 4:
- Гидроклапан давления ПБГ54-35М УХЛ4.
Комплект резиновых колец для гидроклапанов давления Г54-35
| Обозначение кольца по ГОСТ 18829-73 |
Количество |
| Г (АГ, БГ, ВГ) 54-34М |
ДГ54-34М |
ПГ (ПАГ, ПБГ, ПВГ) 54-34М |
ПДГ54-34М |
ПДГ54-34М |
ПДГ54-34М |
| Кольцо 016-020-25 |
- |
- |
1 |
2 |
2 |
3 |
| Кольцо 026-032-36 |
1 |
1 |
- |
1 |
1 |
- |
| Кольцо 030-035-30 |
1 |
- |
- |
3 |
2 |
2 |
| Кольцо 032-040-46 |
- |
1 |
1 |
- |
1 |
1 |
| Кольцо 040-044-25 |
1 |
- |
- |
1 |
- |
- |
| Кольцо 050-056-36 |
- |
1 |
1 |
- |
1 |
1 |
Гидроклапан давления АГ54-35М
|
|
Технические характеристики клапана АГ 54-35 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 32 мм;
- номинальное давление 1 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,95 кг.
|

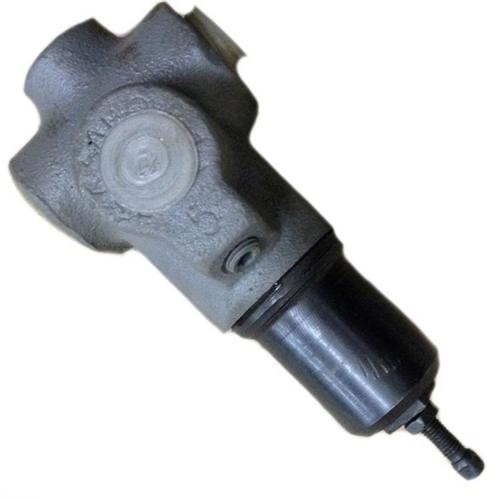

Гидроклапан давления ВГ54-35М
|
|
Технические характеристики клапана ВГ 54-35 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 32 мм;
- номинальное давление 10 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,95 кг.
|
Гидроклапан давления БГ54-35М
|
|
Технические характеристики клапана БГ 54-35 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 32 мм;
- номинальное давление 6,3 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,95 кг.
|
Гидроклапан давления ДГ54-35М
|
|
Технические характеристики клапана ДГ 54-35 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 32 мм;
- номинальное давление 20 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,95 кг.
|
Гидроклапан давления Г54-35М
|
|
Технические характеристики клапана Г 54-35 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 32 мм;
- номинальное давление 2,5 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,95 кг.
|
Гидроклапан давления ПАГ54-35М
|
|
Технические характеристики клапана ПАГ 54-35 М (ПАГ 54-35М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 32 мм;
- номинальное давление 1 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,7 кг.
|
Гидроклапан давления ПГ54-35М
|
|
Технические характеристики клапана ПГ 54-35 М (ПГ 54-35М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 32 мм;
- номинальное давление 2,5 МПа;
- номинальный расход жидкости 200 л/мин;
- максимальный расход жидкости 250 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 4,7 кг.
|
Гидроклапан давления ПДГ54-35М
