Пневмоблоки подготовки воздуха П-Б1-16/10, П-ППВМ 16-24
Пневмоблоки подготовки воздуха П-Б1-16/10Пневмоблок ПБ1-16/10

     Блоки подготовки воздуха ПБ1 16/10, П-Б1-16/10 (П-Б1-16/10-11, П-Б1-16/10-12, П-Б1-16/10-21, П-Б1-16/10-22) применялись в пневмосистемах кузнечно-прессового оборудования и представляют собой пневмоблок, соединенный в одно целое при помощи корпусных элементов и шпилек. В настоящее время данные пневмоблоки заменяются пневмоблоками П-Б16.31 (П-Б16.21) или БК-16-2.
     Корпус пневмоблоков П-Б-16/10 представляет собой коллектор для прохода воздуха и служит для крепления блока при монтаже. Блоки подготовки воздуха П-Б1 16/10-11, П-Б1 16/10-12, П-Б1 16/10-21, П-Б1 16/10-22 работают при давлении сжатого воздуха от 1,6 до 10 кгс/см² и загрязненности сжатого воздуха не грубее 12 класса по ГОСТ 17433-80.

Блок подготовки П-Б1-16-10 состоит из следующих компонентов:

  • фильтра-влагоотделителя П-МК 01.1684, либо П-ФВ-16-2, либо 22-16х40, который обеспечивает очистку сжатого воздуха от капель влаги и твердых частиц до 40 мкм;
  • редукционного клапана П-МК 05.06, либо П-РК-16-2, либо П-КР 16, который необходим для обеспечения постоянного давления на выходе с диапазоном регулирования 0,1 до 1,0 МПа;
  • предохранительного клапана П-КАП-16-2 или П-КАПМ-16-2 для предохранения системы от перегрузки при неисправности редукционного клапана с диапазоном настройки 0,5...0,7 МПа;
  • реле давления РД-23 (с ненастраиваемой зоной нечувствительности) или Д210 (с настраиваемой зоной нечувствительности) обеспечивающее контроль давления по допустимому диапазону.
  • манометр МТ-2И (60 мм, до 1 МПа) для контроля давления на входе и выходе с радиальным или осевым расположением штуцера (опционально: с возможностью формирования электрического сигнала при понижении давления ниже допустимого).
Характеристики пневмоблоков подготовки воздуха П-Б-16/10-11(12,21)
Параметр П-Б1-16/10-11
Присоединение К1/2"
Номинальное давление, МПа (кгс/см²) 1,0 (10)
Диапазон настройки давления на выходе, МПа (кгс/см²) 0,05 - 0,9 (0,5 - 9,0)
Расход воздуха при давлении на выходе 0,4 МПа (4 кгс/см²), м³/мин:
- номинальный:
- минимальный:

1,25
0,2
Степень влагоотделения, %, не менее 92
Абсолютная тонкость фильтрации, мкм 40
Номинальная вместимость резервуара для сбора конденсата, см³ , не менее 70
Диапазон настройки давления, МПа (кгс/см²) 0,14 - 0,63 (1,4 - 6,3)
Погрешность срабатывания реле давления, %, не более ±10
Зона нечувствительности реле давления, %, не более 20

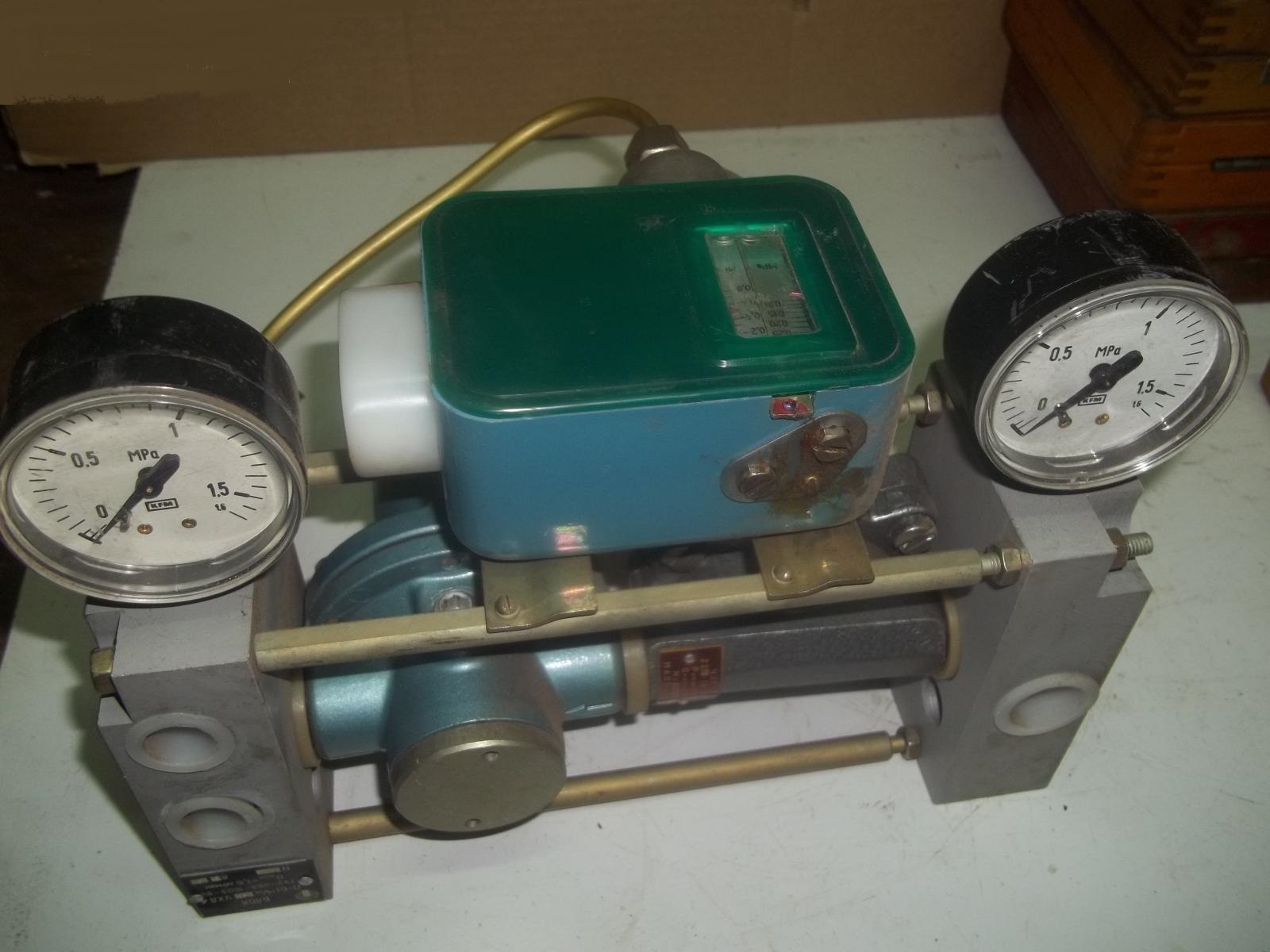

Пневмоблок подготовки воздуха П-Б1-16/10-11

Пневмоблок подготовки воздуха П-Б1-16/10-11

Основные параметры блока подготовки воздуха ПБ1-16/10-11 УХЛ4:

— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 5,5 кг.

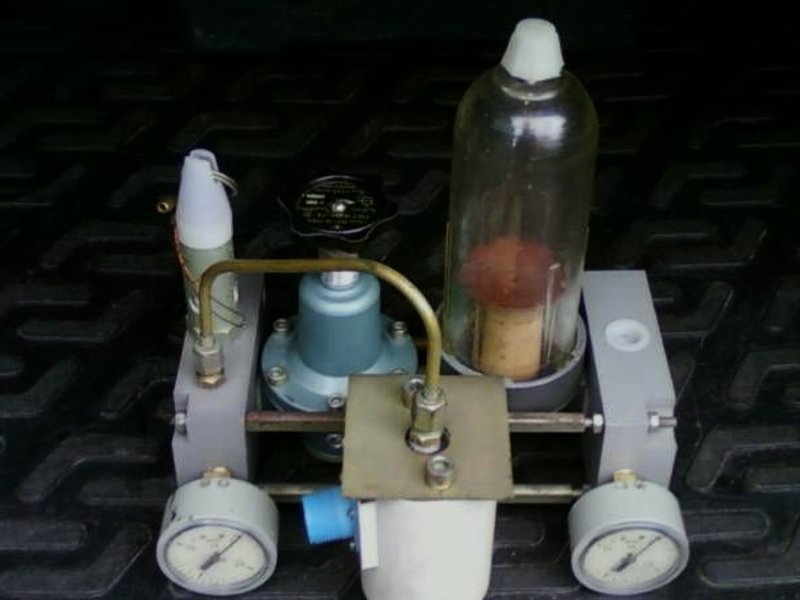

Пневмоблок подготовки воздуха П-Б1-16/10-12

Пневмоблок подготовки воздуха П-Б1-16/10-12

Основные параметры блока подготовки воздуха ПБ1-16/10-12 УХЛ4:

— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 5,5 кг.

Пример условного обозначения при заказе пневмоблока подготовки воздуха:
     Пневмоблок П-Б1-16.10 УХЛ4.

Устройство очистки и подготовки сжатого воздуха П-ППВМ10-24(14), П-ППВМ16-24(14)

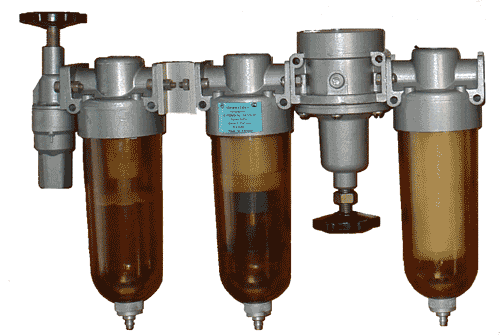

Пневмоблок подготовки воздуха П-ППВМ 16-24, П-ППВМ 16-14, П-ППВМ 10-24, П-ППВМ 10-14

     Пневмоблок подготовки (очистки) воздуха П-ППВМ 16-24(14) и П-ППВМ 10-14(24) предназначены для подготовки сжатого воздуха для газостатических подшипников шлифовальных станков и пневмоприводах различного назначения с повышенными требованиями к очистке воздуха.

     Устройство П-ППВМ10.14(24) и П-ППВМ16.14(24) обеспечивает:

     Устройство П-ППВМ работает на сжатом воздухе при давлении от 0,16 до 1,0 МПа, класс загрязненности которого не грубее 12 по ГОСТ 17433-80.

  • предварительную очистку сжатого воздуха от твердых частиц, капельной влаги и масла;
  • осушку сжатого воздуха;
  • удаление отделенного конденсата;
  • тонкую очистку сжатого воздуха;
  • регулирование и автоматическое поддержание на заданном уровне величины давления;
  • визуальный контроль регулируемого давления;
  • отключение пневматического привода от питающей магистрали;
  • предотвращение обратных потоков сжатого воздуха.
Характеристики устройств подготовки сжатого воздуха
П-ППВМ 10.14, П-ППВМ 10.24 и П-ППВМ 16.14, П-ППВМ 16.24
Параметры Типоразмеры
П-ППВМ-10-14 П-ППВМ-16-14 П-ППВМ-10-24 П-ППВМ-16-24
Условный проход, мм 10 16 10 16
Номинальное давление, МПа 1,0
Минимальное давление, МПа 0,1

Диапазон настройки давления, МПа

0,05 - 0,09

Степень очистки, %, не менее

- 99,9

Абсолютная тонкость фильтрации, мкм

5 0,5

Расход воздуха, Kv , при 0,63 МПа, м3/мин, не менее

1,25
Габаритные размеры, мм, не более:
длина L
ширина В
высота Н

350
125
300

425
125
300
Масса 3,5 3,5

     Сжатый воздух, подводимый к устройству очистки сжатого воздуха П-ППВМ, должен быть очищен не грубее 12 класса загрязненности по ГОСТ 17433-80.
     Монтажное положение фильтра-влагоотделителя, осушителя и фильтра тонкой очистки — вертикальное. Для закрепления устройства очистки используют отверстия диаметром 6,6 мм.
     Сливные отверстия фильтра-впагоотделителя, осушителя и фильтра тонкой очистки следует подсоединить к дренажной системе для отвода конденсата, а при отсутствии дренажной системы — предусмотреть специальные емкости.

Состав, устройство и работа П-ППВМ и его составных частей

     Устройство очистки сжатого воздуха П-ППВМ представляет собой блок, собранный из модульных устройств с унифицированными присоединительными размерами: вентиля с обратным клапаном 1, фильтра-влагоотделителя 2, коллектора 3 с пробкой 4, фильтра осушителя 5, пневмоклапана редукционного 6, фильтра тонкой очистки 7 (в исполнении с классом загрязненности 1 фильтр тонкой очистки не входит).
При закрытии вентиля 1 осуществляется перекрытие входного канала.  При открытие вентиля 1 подается давление на вход фильтра влагоотделителя 2. При открытом вентиле обратный клапан предотвращает обратные потоки воздуха и разгерметизацию устройства.
     Фильтр влагоотделитель 2 является аппаратом центробежного действия, в котором под давлением центробежных сил происходит отделение влаги, масла и механических примесей. Очищенный таким образом сжатый воздух, проходя дополнительно через фильтрующий элемент, поступает на вход коллектора 3, имеющего сверху отверстие К 1/2", закрытое пробкой 4, предназначенное для дополнительного отбора сжатого воздуха после фильтра-влагоотделителя.
     Фильтр-осушитель 5 является фильтром смешанного контактно-центробежного действия, в котором поступающий в фильтр воздух проходит через специальные фильтрующие элементы, далее через закручивающее устройство, и затем уже осушенный поступает на вход пневмоклапана редукционного 6, где происходит редуцирование давления сжатого воздуха, величина которого устанавливается винтом 15.
     Фильтр тонкой очистки 7 является фильтром контактного действия, в котором поступающий в фильтр воздух проходит через многослойный фильтрующий элемент. В фильтре 7 происходит окончательная очистка сжатого воздуха.
     В фильтре-влагоотделителе 2 в прозрачном стакане 9 установлен полуавтоматический 10 или автоматический 11 конденсатоотводчик. Полуавтоматический отводчик работает следующим образом. При наличии давления в стакане 9 отводчик запирается на резиновое кольцо, осуществляя герметизацию стакана. При сбросе давления в стакане, отводчик открывается и отделенный конденсат сливается через резьбовое отверстие М8х1. При повторной подаче давления в стакан отводчик запирается.
     При необходимости слива конденсата под давлением на отводчике имеется приводное кольцо 12, которое необходимо переместить вверх до упора.
     Автоматический конденсатоотводчик 11 поплавкового типа закрывается при наличии давления в стакане 9. По мере накопления отделенного конденсата поплавок всплывает и под давлением осуществляется сброс отделенного конденсата через сливное отверстие М10х1.
     По мере слива конденсата дренажное отверстие автоматического конденсатоотводчика закрывается. При отсутствии давления в стакане 9 отделенный конденсат сливается через открывающееся дренажное отверстие.
     Автоматический конденсатоотводчик может устанавливаться только в фильтре-влагоотделителе 2.
     Полуавтоматический отводчик может устанавливаться как в фильтре-влагоотделителе 2, так и в фильтре-осушителе 5 и в фильтре тонкой очистки 7.

  1. Порядок установки П-ППВМ 16.14 и П-ППВМ 16.24
  2. Устройство может устанавливаться в любом месте при условии соответствия условиям эксплуатации
  3. Вертикальная ось стакана 9 должна располагаться вертикально. Для устройства с автоматическим конденсатоотводчиком отклонение от вертикали не должно превышать 5°.
  4. Порядок установки устройства:
    - выньте полиэтиленовые заглушки из входного и выходного отверстий;
    - заверните манометр 13, снимаемый для транспортировки, в пневмоклапан редукционный 6;
    - закройте вентиль 14 входного клапана 1;
    - при помощи шпилек (или болтов) закрепите П-ППВМ на вертикальной стенке, используя отверстия 6,6 мм так, что бы обеспечить требования пунктов 1 и 2.
    - подведите давление сжатого воздуха к входному отверстию;
    - после подачи давления к входному отверстию вентиля с обратным клапаном 1 откройте вентиль 14;
    - оставляя выход устройства П-ППВМ 16-24(14) открытым, осуществите продувку устройства сжатым воздухом в течение 1 мин. давление не более 0,16 МПа и верните вентиль 14 в исходное положение;
    - подсоедините к выходному отверстию входной патрубок пневмопривода (пневмосистемы); - регулировочным винтом 15 пневмоклапана редукционного установите необходимый уровень давления, контролирую его по манометру 13, регулировочный винт застопорите контргайкой 16.
  5. При необходимости осуществления организованного отвода отделенного конденсата, используйте резьбовые отверстия в конденсатоотводчиках.

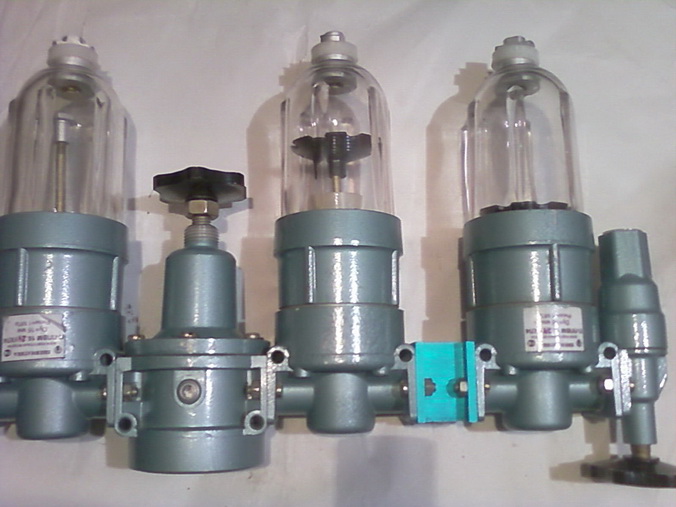

Блок подготовки воздуха П-ППВМ 16-24

Блок подготовки воздуха П-ППВМ 16-24

Основные параметры пневмоблока П-ППВМ-16-24 УХЛ4:

— условный проход 16 мм;
диапазон настройки давления, МПа - 00,5 - 0,9;
— давление на входе 1 МПа;
— Степень очистки, %, не менее - 99,9;

- абсолютная тонкость фильтрации - 0,5 мкм

— вес не более 3,5 кг.

Пневмоблок П-ППВМ 10-14

Пневмоблок П-ППВМ 10-14

Основные параметры блока подготовки воздуха П-ППВМ-10-14 УХЛ4:

— условный проход 10 мм;
диапазон настройки давления, МПа - 00,5 - 0,9;
— давление на входе 1 МПа;
— Степень очистки, %, не менее - 70;

- абсолютная тонкость фильтрации - 5 мкм

— вес не более 3,5 кг.

        Пример условного обозначения устройства подготовки сжатого воздуха П-ППВМ, с условным проходом 16 мм, класс загрязненности воздуха 0, коническая присоединительная резьба К1/2", климатическое исполнение - умеренные климат:

     - устройство подготовки сжатого воздуха П-ППВМ 16.24 УХЛ4.
