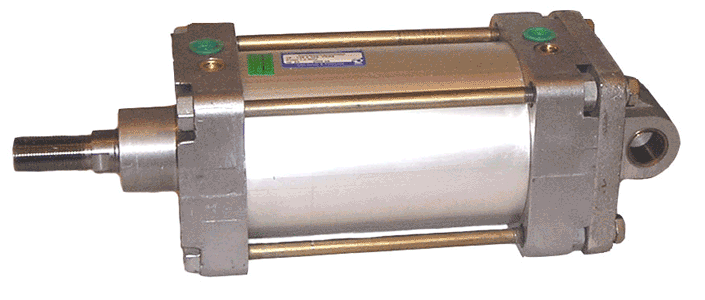

Пневмоцилиндры ПЦ (ISO 6431)
|
|
Пневмоцилиндры поршневые ПЦ предназначены для пневмосистем производственного оборудования, технологической оснастки, наземного транспорта. Пневмоцилиндры - это пневмопривод поршневого двухстороннего действия со скоростью перемещения штока до 1 м/с, преобразующий энергию сжатого воздуха в возвратно-поступательное движение штока.
Пневмоцилиндры, соответствующие ИСО 6431, выпускаются диаметром 32, 40, 50, 63, 80, 100, ..., 250 мм, ходом от 10 до 1000 мм. Это цилиндры поршневые двустороннего действия, как с регулируемым демпфированием в конечных положениях, так и без него. Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков. Цилиндр без демпфирования по габаритным и присоединительным размерам не отличается от цилиндра с демпфированием.
Цилиндры по ТУ 4151-001-166676426-99 с магнитом на поршне и являются аналогами цилиндров серии DNC, DNG (фирма FESTO), серии 40,41,60,61 (фирма CAMOZZI) по габаритным и присоединительным размерам соответствуют международным стандартам ISO 6431 и VDMA 24562.
Для всех исполнений пневмоцилиндров возможны следующие варианты выполнения штока:
- удлиненная наружная резьба;
- специальная наружная резьба;
- удлиненный гладкий шток.
|
|
Почти всегда в наличии пневмоцилиндры следующих типов:
- Пневмоцилиндры двухстороннего действия с демпфированием (торможением в конце хода) или без демпфирования (ISO 6431).
-
|
По заказу покупателя возможно изготовление цилиндров следующих типов:
- цилиндров двухстороннего действия с Ø320 и Ø400 мм;
- цилиндров одностороннего действия (с пружинным возвратом) Ø32...Ø100 мм и ходом поршня до 100 мм;
- цилиндров с двухсторонним штоком;
- цилиндров с торможением в одну сторону (при прямом или обратном ходе);
- цилиндров без торможения;
- позиционеров;
- тандемов;
- модулей;
- цилиндров Ø80...Ø200 мм с габаритными и присоединительными размерами по ГОСТ 15608-81;
- цилиндров с габаритными и присоединительными размерами максимально приближенными к цилиндрам по ГОСТ 15608-81 (вариант монтажа на фланце Ø160 и Ø200 мм; на проушине Ø80; Ø125 ;Ø160 и Ø200 мм, а также при монтаже на резьбовой цапфе Ø80...Ø200).
|
Технические характеристики пневмоцилиндров ПЦ
|
Параметры
|
Данные
|
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
200
|
|
Номинальное давление
|
1
|
|
Давление страгивания
|
0,07
|
0,04
|
0,035
|
0,03
|
|
Номинальная сила цилиндра при давлении 1,0 МПа, Н
|
803
|
1256
|
1962
|
3115
|
5024
|
7850
|
12267
|
20107
|
31417
|
|
- толкающая
|
690
|
1102
|
1708
|
2837
|
4644
|
7470
|
11467
|
18850
|
30160
|
|
- тянущая
|
|
|
|
|
|
|
|
|
|
|
Время прохождения поршнем тормозного пути без нагрузки при давлении 0,4 МПа, с, не более (с регулируемым торможением)
|
3
|
8
|
10
|
12
|
15
|
18
|
20
|
|
Наименование
|
Диаметр поршня, мм
|
Ход поршня,мм
|
|
1012-50х25
|
50
|
25
|
|
1012-50х50
|
50
|
50
|
|
1012-50х80
|
50
|
80
|
|
1012-50х100
|
50
|
100
|
|
1012-63х80
|
63
|
80
|
|
1012-80х80
|
80
|
80
|
|
1012-80х150
|
80
|
150
|
|
1012-80х200
|
80
|
200
|
|
1012-80х250
|
80
|
250
|
|
1012-100х50
|
100
|
50
|
|
1012-100х063
|
100
|
63
|
|
1012-100х80
|
100
|
80
|
|
1012-100х100
|
100
|
100
|
|
1012-100х125
|
100
|
125
|
|
1012-100х160
|
100
|
160
|
|
1012-100х200
|
100
|
200
|
|
1012-100х250
|
100
|
250
|
|
1012-100х400
|
100
|
400
|
|
1012-125х50
|
125
|
50
|
|
1012-160х250
|
160
|
250
|
|
1112-50х25
|
50
|
25
|
|
1112-50х50
|
50
|
50
|
|
1112-50х80
|
50
|
80
|
|
1112-50х100
|
50
|
100
|
|
1112-63х80
|
63
|
80
|
|
1112-80х80
|
80
|
80
|
|
1112-80х150
|
80
|
150
|
|
1112-80х200
|
80
|
200
|
|
1112-80х250
|
80
|
250
|
|
1112-100х50
|
100
|
50
|
|
1112-100х063
|
100
|
63
|
|
1112-100х80
|
100
|
80
|
|
1112-100х100
|
100
|
100
|
|
1112-100х125
|
100
|
125
|
|
1112-100х160
|
100
|
160
|
|
1112-100х200
|
100
|
200
|
|
1112-100х250
|
100
|
250
|
|
1112-100х400
|
100
|
400
|
|
1112-125х50
|
125
|
50
|
|
1112-160х250
|
160
|
250
|
|
1112-160х400
|
160
|
400
|
|
1112-160х500
|
160
|
500
|
|
1212-50х25
|
50
|
25
|
|
1212-50х50
|
50
|
50
|
|
1212-50х80
|
50
|
80
|
|
1212-50х100
|
50
|
100
|
|
1212-63х80
|
63
|
80
|
|
1212-80х80
|
80
|
80
|
|
1212-80х150
|
80
|
150
|
|
1212-80х200
|
80
|
200
|
|
1212-80х250
|
80
|
250
|
|
1212-100х50
|
100
|
50
|
|
1212-100х063
|
100
|
63
|
|
1222-100х60
|
100
|
60
|
|
1212-100х80
|
100
|
80
|
|
1212-100х100
|
100
|
100
|
|
1212-100х125
|
100
|
125
|
|
1212-100х160
|
100
|
160
|
|
1212-100х200
|
100
|
200
|
|
1212-100х250
|
100
|
250
|
|
1212-100х400
|
100
|
400
|
|
1212-125х50
|
125
|
50
|
|
1412-100х50
|
100
|
50
|
|
1412-100х063
|
100
|
63
|
|
1412-100х80
|
100
|
80
|
|
1412-100х100
|
100
|
100
|
|
1412-100х125
|
100
|
125
|
|
1412-100х160
|
100
|
160
|
|
1412-100х200
|
100
|
200
|
|
1412-100х250
|
100
|
250
|
|
1412-100х400
|
100
|
400
|
|
1412-160х250
|
160
|
250
|
|
1412-160х400
|
160
|
400
|
|
1412-160х500
|
160
|
500
|
Структура условного обозначения пневмоцилиндров ПЦ
|
ПЦ
|
Обозначение пневмоцилиндра
|
|
1
|
Условное обозначение пневмоцилиндра по способу торможения:
1 -без торможения ;
2 – с торможением
|
|
4
|
Условное обозначение пневмоцилиндра по виду крепления:
0 – на стяжках;
1 - на лапах;
2 - на переднем фланце;
4 – на проушине
|
|
1
|
Условное обозначениепневмоцилиндрапо выполнению резьбы на конце штока:
1 – резьба наружная;
2 – резьба внутренняя
|
|
2
|
Исполнениепо присоединительной резьбе для подвода воздуха:
1 – трубная;
2 - коническая
|
|
080
|
Диаметр поршня
|
|
0010
|
Ход поршня
|
|
УХЛ4
|
Условное обозначение климатического исполнения по ГОСТ 15150-69.
|
Габаритные и присоединительные размеры пневмоцилиндров

|
Пневмоцилиндр ПЦ 1412-100Х0400
|
|
Пневмоцилиндр поршневой 1412-100Х400
Основные параметры пневмоцилиндра:
— номинальное давление на входе 0,63 МПа;
— диаметр поршня 160 мм.;
— ход поршня 200 мм.;
— крепление пневмоцилиндра к пневмосистеме - на проушине;
— вес не более 9,7 кг.
|
|
|
|
|
Специальные исполнения пневмоцилиндров оговариваются при заказе. Конструкция пневмоцилиндра позволяет производить монтаж с различными элементами крепления как самого цилиндра, так и его штока. Элементы крепления цилиндра и штока должны быть заказаны отдельно. Особое внимание следует придавать подбору элементов крепления, т. к их правильный выбор во многом определяет нормальную работу пневмоцилиндрам и, как следствие, долговечность пневмопривода.
|
