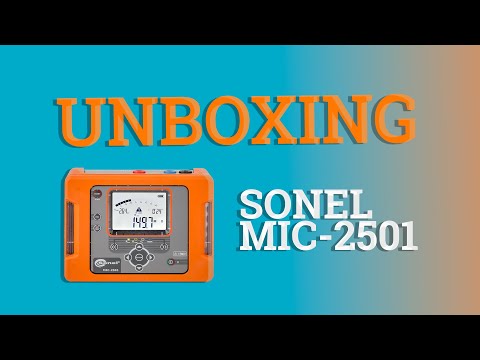

Мегаомметр MIC-2501UA, измеритель сопротивления изоляции до 1000 ГОм (1 ТОм) напряжением до 2500 В

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Мегаомметри - прилади, що вимірюють величину опору високовольтної продукції і силових кабелів великого перерізу або кабелів зв'язку, електромашин, трансформаторів та іншого електротехнічного обладнання, а також діагностики об'ємних і поверхневих опорів ізоляції, що дозволяє визначити рівень безпеки електроустановки.

Мегаомметр MIC-2501UA - вимірювач опору електроізоляції до1000 ГОм (1 ТОм) випробувальною напругою 100...2500 В з кроком 100В .

Основні характеристики:

• вимірювальне напруга до 2500 В: установка довільної величини 100 ... 2500 В з кроком 100 В;
• вимір опору ізоляції до 1000 ГОм (1 ТОм);
• обчислення коефіцієнтів абсорбції і поляризації: установка трьох інтервалів часу;
• індикація вимірюваного опору і струму витоку;
• автоматична розрядка ємності вимірюваного об'єкта після закінчення вимірювання;
• Вимірювання опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА дозволом 0,01 Ом;
• вимір напруги змінного і постійного струму до 750 В;
• робота приладу від внутрішнього акумулятора, мережі 220 В, автомобільної мережі 12 В ( «прикурювача») або зовнішнього акумулятора;
• збереження результатів вимірювань в пам'ять і передача даних на ПК;
• сумісний з ПО Sonel Reader і СОНЕЛ Протоколи 2.0
• робочий діапазон температур від -20 ° C до + 50 ° C

Призначення і область застосування:

MIC-2501UA - цифровий мегаомметр, призначений для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- і телекомунікаційних установок. Максимальна вимірювальне напруга становить 2500 В постійного струму, а діапазон вимірюваного опору обмежений величиною в 1000 ГОм. Установка трьох інтервалів часу дозволяє автоматично розраховувати коефіцієнти абсорбції (зволоженості) і поляризації (старіння). В процесі вимірювання опору ізоляції прилад відображає величину струму витоку.

Прилад дозволяє вимірювати опір з'єднань заземлювачів з заземлюють елементами і опір провідників зрівнювання потенціалів струмом не менше 200 мА з роздільною здатністю 0,01 Ом.

Всі результати вимірювань можна зберегти в пам'яті приладу з подальшою передачею даних на комп'ютер.

Відмінною особливістю MIC-2501UA є можливість роботи при використаннs зовнішнього джерела живлення: або мережі 220 В, або автомобільної мережі 12 В (через адаптер автомобільний (12В)), або зовнішній акумулятор з вихідною напругою 12 В. При цьому вимірювач оснащений вбудованим акумулятором NiMH 9 , 6 В, 2 А × год, що дозволяє працювати автономно.

Технічні характеристики

• Вимірювання опору ізоляції



  Діапазон вимірювання відповідно до IEC 61557-2

  для R _ISOmin = (U _ISOnom / I _ISOnom )…1 TΩ (I _ISOnom =1 мА)

  Діапазон	Роздільна здатність	Основна похибка
  0,0…999,9 кОм	0,1 кОм	±(3% вв + 20 омр)
  1000…9999 МОм	0,001 МОм	±(3% вв + 20 омр)
  10,00…99,99 МОм	0,01 МОм	±(3% вв + 20 омр)
  100,0…999,9 МОм	0,1 МОм	±(3% вв + 20 омр)
  1000…9999 ГОм	0,001 ГОм	±(3% вв + 20 омр)
  10,00…99,99 ГОм	0,01 ГОм	±(3% вв + 20 омр)
  100,0…999,9 ГОм	0,1 ГОм	±(3% вв + 20 омр)
  1000 ГОм	1 ГОм	±(3% вв + 20 омр)

  вв - вимірювана величина

  Низьковольтне вимірювання цілісності та опору ланцюга

  Діапазон	Роздільна здатність	Основна похибка
  0,00…19,99 Ом	0,01 Ом	±(2% вв + 3 омр)
  20,0…199,9 Ом	0,1 Ом	±(2% вв + 3 омр)
  200…999 Ом	1 Ω	±(2% вв + 3 омр)

  Вимірювання постійної та змінної напруги

  Діапазон	Роздільна здатність	Основна похибка
  0…299,9 В	0,1 В	±(3% вв + 2 омр)
  300…750В	1 В	±(3% вв + 2 омр)

  • діапазон частот: 45…65 Гц

  Значення вимірюваного опору в залежності від напруги вимірювання

  Напруга U ISO	Діапазон вимірювання
  до 100В	50 ГОм
  200В…400В	100 ГОм
  500В…900В	250 ГОм
  1000В…2400В	500 ГОм
  >2500В	1000 ГОм
