Гидромотор Г15-25Р

Код: г15

Недоступен

от 100 ₴

Гидромотор Г15-25Р - фото 1 - id-p939421663

Характеристики и описание

Гидромоторы аксиально-поршневые Г15-25Р

Гидромоторы аксиально-поршневые Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Гидромоторы Г15 25Р, Г15-25, Г15-25Р, Г 15-25 Р УХЛ4 относятся к группе гидромоторов аксиально-поршневого типа и предназначены для бесступенчатого регулирования скоростей, а также для работы в следящих приводах и в системах, где требуются реверсивные, частые включения, автоматическое и дистанционное управление. В зависимости от рабочего объёма гидромоторы Г15-2..Р имеют пять типоразмеров. Гидромоторы Г15-21(22,23,24,25)Р(Н) эксплуатируются на минеральном масле вязкостью от 10 до 220 мм²/с при t масла от 10 до 60 °С и при t окружающей среды от 0 до 45 °С.

Ранее гидромоторы выпускались под маркой Г15-2..Н, гидромоторы марки Г15-..Р являются их усовершенствованной конструкцией.

СМОТРЕТЬ ПАСПОРТ ГИДРОМОТОР Г15-21(22,23,24,25)Р(Н)

Технические характеристики гидромоторов Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Тип гидромотора	Рабочий объем, см³	Крутящий момент, Н·м	Давление, МПа	Частота вращения, об/мин
Гидромотор Г15-21Н	11,2	8,0	6,3	960
Гидромотор Г15-22Н	20	16
Гидромотор Г15-23Н	40	32
Гидромотор Г15-24Н	80	64
Гидромотор Г15-25Н	160	128
Гидромотор Г15-21Р	11,2	9,6
Гидромотор Г15-22Р	20	17
Гидромотор Г15-23Р	40	34
Гидромотор Г15-24Р	80	68
Гидромотор Г15-25Р	160	136

Устройство и принцип действия аксиально-поршневого гидромотора Г15-2Р

Устройство и схема работы гидромотора Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Гидромотор Г15-21, Г15-22, Г15-23, Г15-24, Г15-25 (см. рисунок выше) состоит из ротора (3) с поршнями (6), барабана (2) с толкателями (7), корпуса (1), радиально-упорного шарикоподшипника (8), вала (9), корпуса (4) и опорного диска (5).

Поступающее в гидромотор минеральное масло действует на поршни, в результате чего толкатели выдвигаются и поджимаются к шарикоподшипнику. Под действием тангециальных сил толкатели вращаются вместе с барабаном, валом, ротором и поршнями. При поступлении масла через канал 1 (см.ниже рис.габаритные размеры) вал гидромотора вращается по часовой стрелке, при изменении направления потока масла происходит реверсирование гидромотора. Если пренебречь зависимостью КПД гидромотора от нагрузки, то можно считать, что момент, развиваемый гидромотором пропорционален давлению нагнетания.

Масло из корпуса гидромотора отводится через дренажную линию. Во время эксплуатации гидромотор должен быть заполнен маслом выше средней линии, если гидромотор находится в вертикальном положении, он должен быть весь заполнен маслом, для этого соответственно нужно подсоединить дренажную линию. Для защиты гидромотора от перегрузок в гидролинию необходимо монтировать предохранительный клапан.

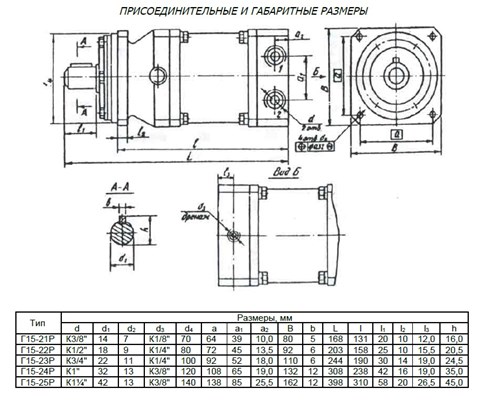

Габаритные и присоединительные размеры гидромоторов Г15-21, Г15-22, Г15-23, Г15-24, Г15-25

Габаритные и присоединительные размеры Г15-2

Гидроромотор Г15-22Н

Гидроромотор Г15-22Н

   Основные параметры гидромотора Г15-22Р:
   - рабочий объём 20 см³;
   - крутящий момент 17 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 8,5 кг.

Гидромотор Г15-21Н

Гидромотор Г15-21Н

   Основные параметры гидромотора Г15-21Н УХЛ4:
   - рабочий объём 11,2 см³;
   - крутящий момент 8 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 3,5 кг.

Гидромотор Г15-23Н

Гидромотор Г15-23Н

   Основные параметры гидромотора Г15-23Н УХЛ4:
   - рабочий объём 40 см³;
   - крутящий момент 32 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 10 кг.

Гидромотор Г15-24Н

Гидромотор Г15-24Н

   Основные параметры гидромотора Г15-24Н УХЛ4:
   - рабочий объём 80 см³;
   - крутящий момент 64 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 13 кг.

Гидромотор Г15-25Н

Гидромотор Г15-25Н

   Основные параметры гидромотора Г15-25Н УХЛ4:
   - рабочий объём 160 см³;
   - крутящий момент 128 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 18 кг.

Гидромотор Г15-21Р

   Основные параметры гидромотора Г15-21Р УХЛ4:
   - рабочий объём 11,2 см³;
   - крутящий момент 8 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 3,5 кг.

Гидромотор Г15-22Р

   Основные параметры гидромотора Г15-22Р УХЛ4:
   - рабочий объём 20 см³;
   - крутящий момент 17 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 8,5 кг.

Гидромотор Г15-23Р

   Основные параметры гидромотора Г15-23Р УХЛ4:
   - рабочий объём 40 см³;
   - крутящий момент 32 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 10 кг.

Гидромотор Г15-24Р

   Основные параметры гидромотора Г15-24Р УХЛ4:
   - рабочий объём 80 см³;
   - крутящий момент 64 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 13 кг.

Гидромотор Г15-25Р

   Основные параметры гидромотора Г15-25Р УХЛ4:
   - рабочий объём 160 см³;
   - крутящий момент 128 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 18 кг.

Примеры условного обозначения при заказе гидромоторов аксильно-поршневых:
     Г15-22Р - гидромотор аксиально-поршневой с рабочим объемом 20 см³.
     Г15-23Р - гидромотор аксиально-поршневой с рабочим объемом 40 см³.
     Г15-24Р - гидромотор аксиально-поршневой с рабочим объемом 80 см³.
