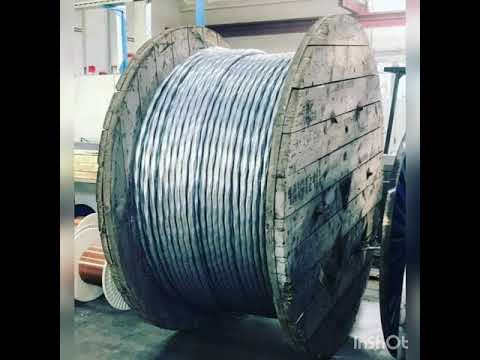

ААбл 3х150
от 5 ₴/м
Характеристики и описание
Основные
| Производитель | Украина ТД |
|---|---|
| Страна производитель | Украина |
| Тип провода | Силовой |
| Гарантийный срок | 36 мес |
| Срок службы | 25 лет |
| Конструкция кабеля | Жесткая |
| Применение | для прокладки в земле 10 кВ |
Конструктивные особенности
| Тип внешней оболочки | Влагостойкая |
|---|---|
| Материал токопроводящей жилы | Алюминий |
| толщина фазной изоляции | 5,5 мм |
| Покрытие кабеля | бумажная пропитанная изоляция, в алюминиевой оболочке, бронированные стальными лентами |
| Минимальный радиус изгиба при прокладке | 1325 мм |
Пользовательские характеристики
| Упаковка | Барабан |
|---|---|
| Аабл 10 3х150 | Высоковольтный кабель |
| Наименование | Силовой кабель ААБл 10 кВ три жилы на сто пятьдесят квадрат |
ААБл 10 кВ 3x150 Кабель ААБл 10 кВ 3*150 Силовой кабель ААБЛ 10 кВ три жилы на сто пятьдесят квадрат
ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
Кабели применяются для прокладки:
• в земле (траншеях) со средней коррозионной активностью без блуждающих токов
• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации
| ААБл 3x150(ож)-10 кВ ГОСТ 18410-73 |
|
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами | |
| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая токопроводящая жила |
| 2 | Бумажная пропитанная изоляция |
| 3 | Жгут из кабельной бумаги |
| 4 | Поясная изоляция |
| 5 | Экран из электропроводящей бумаги |
| 6 | Алюминиевая оболочка |
| 7 | Подушка под броню cо слоем пластмассовых лент |
| 8 | Броня из двух стальных лент |
| 9 | Наружный покров |
| ААБл 3x150(ож)-10 кВ ГОСТ 18410-73 |
||||||
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами | ||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||
| Номинальное напряжение | кВ | 10 | ||||
| Число и номинальное сечение токопроводящих жил | мм 2 | 3 x 150 | ||||
| Толщина изоляции между жилами | мм | 5.5 | ||||
| Толщина изоляции жила-оболочка | мм | 4 | ||||
| Толщина оболочки | мм | 1.65 | ||||
| Длительно допустимые токовые нагрузки * | ||||||
| • при прокладке в воздухе | А | 264 | ||||
| • при прокладке в грунте | А | 246 | ||||
| Диапазон рабочих температур | ° С | -50 . . . +50 | ||||
| Минимальный радиус изгиба при прокладке | мм | 1325 | ||||
| Разность уровней по трассе прокладки, не более | м | 15 | ||||
| Наружный диаметр металлической оболочки (справочно) | мм | 41 | ||||
| Расчетный наружный диаметр кабеля (справочно) ** | мм | 53 | ||||
| Масса кабеля (ориентировочно) | кг/км | 4130 | ||||
| Расчетная строительная длина кабеля и масса брутто при поставке на барабанах | м, т |
|
||||
|
Примечания: ЦЕНЫ УТОЧНЯЙТЕ. ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . |
||
| При заказе строительную длину изделия необходимо согласовывать с изготовителем | ||
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м | ||
|
** Возможно отклонение наружного диаметра от расчетного до ± 10 #аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240 |
