Видеопередатчик VTX HDZero Whoop V2

HDZero / Whoop V2 VTX / SKU HDZ3103

Видеопередатчик VTX HDZero Whoop V2

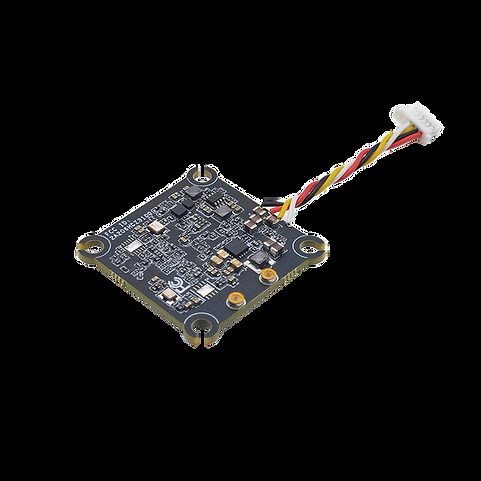

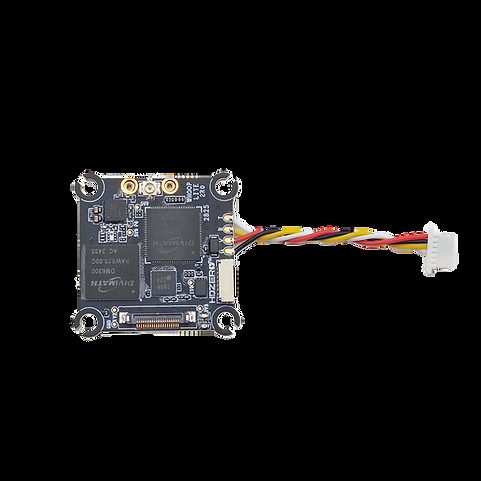

HDZero Whoop V2 VTX — это цифровой передатчик HD-видео для FPV-дронов, разработанный как расширение конструкции Whoop Lite. Он сочетает в себе компактный формат платы 31 × 31 мм и мощность передачи до 200 мВт в диапазоне 5,8 ГГц, обеспечивая цифровое изображение высокой четкости в легких конструкциях типа «зубочистка» и «микро».

Модель предназначена для создания небольших дронов, для которых важен малый вес, надежное крепление и удобная интеграция с контроллером полета. Он поддерживает камеры HDZero с интерфейсом MIPI, работает от источника питания 3–12,6 В и предлагает управление через MSP OSD/SmartAudio.

Информация

Более прочная конструкция для небольших дронов.

Whoop V2 VTX был разработан с учетом большей механической устойчивости по сравнению с предыдущей конструкцией Whoop Lite. Производитель использовал более толстую печатную плату, повышающую ударопрочность, и латунный элемент крепления антенны, сохраняющий устойчивость разъема U.FL при вибрациях и после жестких приземлений.

В комплект входят резиновые втулки М2 для мягкого крепления и металлический стержень для крепления антенны. Благодаря этому передатчик можно закрепить в раме таким образом, чтобы ограничить передачу напряжений на плату и разъем антенны.

Цифровое видео HDZero до 200 мВт

Передатчик работает в диапазоне частот 5,725–5,850 ГГц и предлагает два уровня радиочастотной мощности: 25 мВт и 200 мВт. Поддерживаемые режимы изображения включают 720p60, 540p90 и 1080p30, что позволяет выбирать конфигурацию в соответствии с камерой и характером полета. Это решение для пилотов, которые хотят сохранить цифровое изображение HDZero на максимально легкой FPV-платформе.

Совместимость с камерами HDZero MIPI.

Whoop V2 VTX поддерживает все камеры MIPI HDZero, включая Nano90. Видеоразъем MIPI и цифровая архитектура HDZero упрощают создание небольшого набора FPV без переключения на аналоговый видеотракт. Производитель предназначает этот передатчик в первую очередь для 80-миллиметровых конструкций и микродронов размером до 4 дюймов.

Более простая установка и управление с полетного контроллера.

Передатчик поставляется с предварительно припаянным жгутом проводов и разъемом, совместимым со стандартом цифрового видеопередатчика Betaflight, что упрощает установку в совместимых конфигурациях. Доступны поля G, V, RX и TX, а управление и OSD осуществляется с помощью MSP OSD/SmartAudio. Производитель указывает, что этот видеопередатчик предназначен для работы с полетным контроллером и не поддерживает внешнюю клавиатуру для изменения канала и уровня мощности радиочастот.

Рекомендации по питанию и установке 1S–3S.

Диапазон мощности передатчика составляет 3–12,6 В, что соответствует конфигурациям 1S–3S. При питании от площадки 5 В полетного контроллера или БЭК должен быть обеспечен доступный ток не менее 1,5 А. Передатчик не имеет защиты от обратной полярности, поэтому неправильное подключение питания может привести к необратимому повреждению устройства. При питании напрямую от аккумулятора 1S резкое добавление газа может привести к падению напряжения ниже 3 В и потере изображения, тогда как для конфигурации 3S производитель настоятельно рекомендует использовать конденсатор.

Технические характеристики

В комплект входит

1 × HDZero Whoop V2 VTX

5 × кабель питания/UART

2 × кабельные стяжки

Резиновая втулка от 4 × M3 до M2

3 винта крепления антенны u.FL

1 × металлический стержень
