Рамка BETAFPV Pavo Femto с держателем воздушного блока DJI O4 — серый прозрачный

Легкая и прочная конструкция для FPV-дронов.

BETAFPV Pavo Femto Brushless Whoop Frame — это компактная рама, предназначенная для сборки FPV-дронов с системой DJI O4 Air Unit. Серая прозрачная версия сочетает в себе небольшой вес с прочной конструкцией, подготовленной для динамичных полетов и съемок с FPV.

Рама имеет колесную базу 75 мм, пластину из углеродного волокна толщиной 2 мм и защитный канал пропеллера из ударопрочного материала PA12.

Улучшенное соединение крышки Whoop с конструктивной пластиной, дополнительные кронштейны и усиленное крепление воздушного блока DJI O4 обеспечивают прочную основу для монтажа компонентов.

Примерно на 4% больше тяги благодаря аэродинамике

Канал Whoop был спроектирован с использованием решений, вдохновленных соплами ракетных двигателей. Правильно подобранная высота и толщина крышки оптимизируют поток воздуха вокруг винтов.

По данным производителя, конструкция позволяет увеличить тягу примерно на 4%, повышая эффективность системы привода при сохранении компактных размеров.

Решение обеспечивает маневренность и точность маневров дрона во время полетов с FPV.

Улучшенная система сборки.

В раме Pavo Femto улучшено соединение пластины из углеродного волокна с каналом защиты гребного винта. Дополнительные кронштейны и элементы позиционирования помогают правильно выровнять детали при сборке дрона.

Продуманная конструкция снижает риск расшатывания элементов и облегчает доступ к компонентам при сборке и обслуживании.

Расстояние между монтажными отверстиями контроллера полета составляет 25,5 × 25,5 мм, а для крепления двигателя используется система 3 × M1,4 на круге диаметром 6,6 мм.

Повышенная защита воздушного модуля DJI O4.

Держатель DJI O4 Air Unit имеет усиленную защитную конструкцию, предназначенную для защиты электронной платы модуля передачи изображения от механических повреждений.

В комплект также входят резиновые амортизирующие элементы для полетного контроллера, держатель O4 Air Unit и камера. Они помогают снизить передачу вибраций от системы привода к установленным компонентам.

Само крепление воздушного блока O4 совместимо с моделями Pavo Femto, Pavo Pico и Pavo20. Это не означает, что все рамки этих моделей взаимозаменяемы.

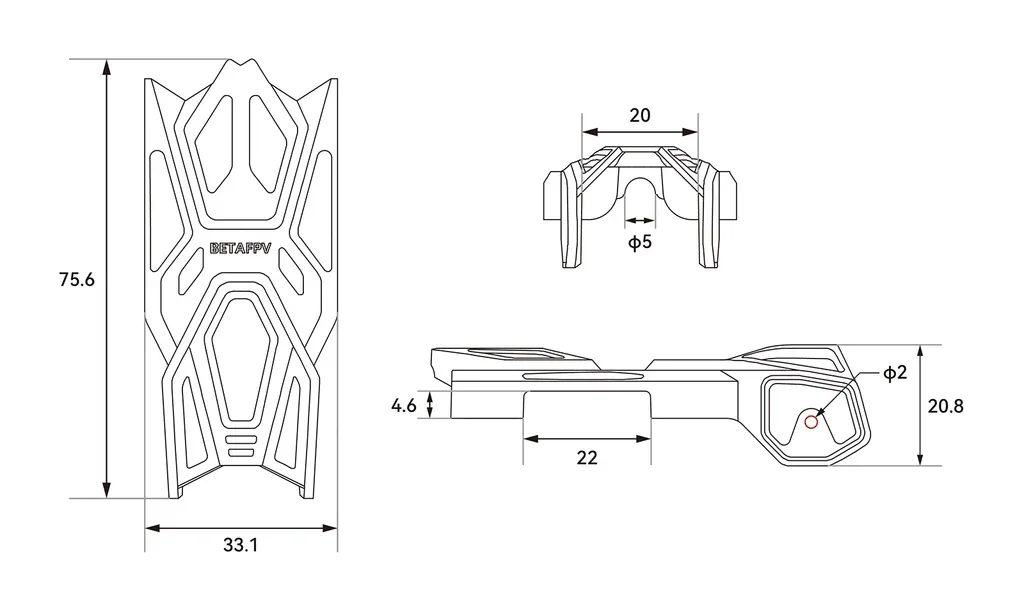

Схема установки воздушного блока DJI O4

Техническая схема позволяет легче проверить размеры держателя и спланировать установку камеры и системы передачи изображения.

Технические характеристики

Содержимое упаковки

Конструкционная пластина Whoop из углеродного волокна – 1 шт.

Крышка пропеллера Whoop – 1 шт.

Крышка держателя воздушного модуля DJI O4 – 1 шт.

Нижняя пластина держателя воздушного блока DJI O4 — 1 шт.

Крепление для камеры DJI O4 – 1 шт.

Амортизирующее крепление для камеры DJI O4 – 1 шт.

Антенна VTX 5,8 ГГц – 1 шт.

Резиновые амортизаторы полетного контроллера, 8 мм – 6 шт.

Резиновые амортизаторы для ручки O4 Air Unit, 6,6 мм – 6 шт.

Амортизирующие накладки O4 Air Unit – 6 шт.

Резиновые амортизаторы камеры О4 – 6 шт.

Винты с внутренним шестигранником с цилиндрической головкой М2×10 мм – 6 шт.

Винты с потайной головкой М2×14 мм – 4 шт.

Винты с потайной головкой М2×4 мм – 4 шт.

Саморезы М1,4×5 мм – 6 шт.

В комплект входят элементы рамы, крепление DJI O4 Air Unit и аксессуары для крепления. В комплект не входит воздушный блок DJI O4, полетный контроллер, двигатели, пропеллеры и аккумулятор.
