Модуль Inkplate 6MOTION, 6-дюймовый дисплей на электронных чернилах, STM32H743, WiFi/Bluetooth

Inkplate 6MOTION — это плата разработчика с 6-дюймовым дисплеем на электронных чернилах, сочетающая высокое разрешение и мощный вычислительный модуль. Устройство предназначено для создания интерактивных панелей, систем «умного дома» и IoT-решений, где важны энергоэффективность и четкий визуальный вывод данных.

• 6-дюймовый e-paper дисплей 1024x758 px (212 PPI) с 16 оттенками серого
• Быстрое частичное обновление за 91 мс (до 11 кадров/с)
• Микроконтроллер STM32H743ZIT6: 2 МБ Flash, 1 МБ SRAM, 32 МБ DRAM
• Беспроводная связь Wi-Fi и Bluetooth через сопроцессор ESP32-C3
• Встроенные сенсоры: LSM6DSO32 (движение), SHTC3 (климат), APDS-9960 (жесты)
• Более 30 GPIO, слот microSD, USB-C и соединение Qwiic

Электронные чернила с быстрым обновлением

Дисплей имеет диагональ 6 дюймов и разрешение 1024 x 758 пикселей, что обеспечивает плотность 212 PPI. Благодаря поддержке 4-битной шкалы серого (16 оттенков) изображения выглядят реалистично. Частичное обновление экрана происходит за 91 мс, что позволяет достигать частоты до 11 кадров в секунду, что значительно быстрее стандартных модулей e-paper. Полное черно-белое обновление занимает 500 мс, а в режиме серого — 800 мс.

Мощная вычислительная платформа

Сердцем модуля является микроконтроллер STM32H743ZIT6, имеющий 2 МБ Flash-памяти и 1 МБ SRAM. Для хранения больших массивов данных и буферизации графики предусмотрено 32 МБ DRAM. За беспроводную связь отвечает сопроцессор ESP32-C3, обеспечивающий стабильную работу Wi-Fi и Bluetooth. Такая архитектура позволяет выполнять сложные вычисления локально, без постоянного обращения к облаку.

Встроенные сенсоры и интерактивность

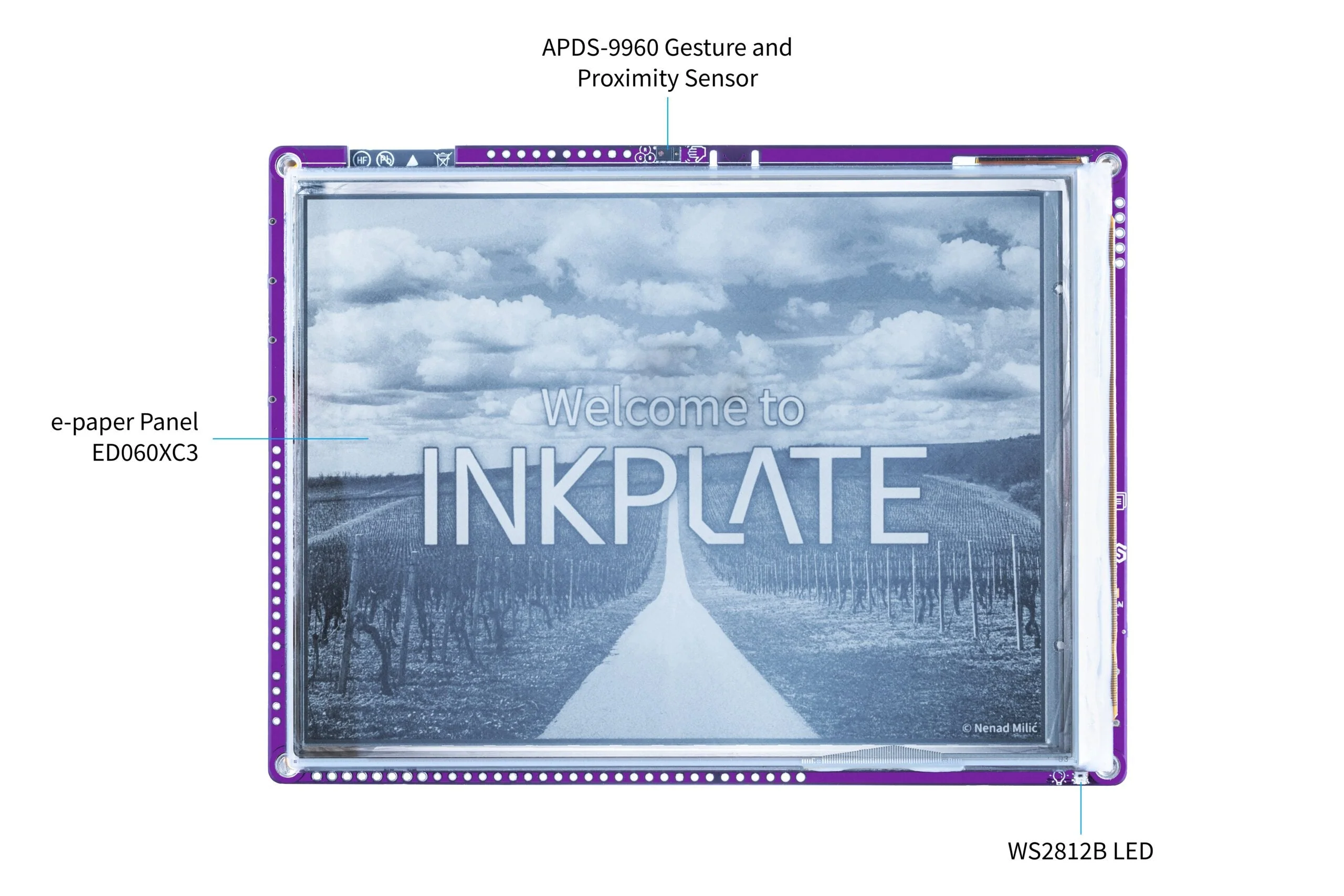

Модуль оснащен акселерометром и гироскопом LSM6DSO32 для отслеживания движения и ориентации. Датчик температуры и влажности SHTC3 позволяет контролировать микроклимат, а сенсор APDS-9960 распознает приближение и жесты. Для управления интерфейсом доступны 3 кнопки и поворотный переключатель с LED-подсветкой. Два программируемых RGB-диода WS2812B помогают визуализировать статус устройства.

Расширяемость и питание

Плата имеет более 30 линий GPIO и поддерживает интерфейсы Ethernet, I2C, SPI и UART. Наличие слота microSD позволяет хранить данные автономно, а порт USB-C используется для программирования и питания. Интегрированный контроллер заряда MCP73831 позволяет подключать аккумулятор, а потребление тока в режиме низкого энергопотребления составляет всего 22 мкА. Соединение Qwiic упрощает подключение дополнительных модулей.

Программное обеспечение и экологичность

Inkplate 6MOTION поддерживает среды Arduino, ESP-IDF, LVGL и ESPHome, что упрощает интеграцию в существующие проекты. Конструкция является открытой (open-source), а сам дисплей изготовлен из переработанных экранов электронных книг, что делает продукт экологически осознанным. Производство осуществляется в Хорватии (ЕС).

Этот модуль идеально подходит для разработчиков, создающих устройства с низким энергопотреблением и качественным визуальным интерфейсом, такие как информационные табло, панели управления «умным домом» или портативные измерительные приборы.
