Платформа LILYGO TTGO T-Embed Black, ESP32-S3, экран 1,9", Wi-Fi, Bluetooth 5

LILYGO TTGO T-Embed Black — это платформа для разработки на базе микроконтроллера ESP32-S3, предназначенная для создания интерактивных IoT-устройств и панелей управления. Встроенный цветной IPS-экран диагональю 1,9" и поворотный энкодер обеспечивают удобный графический интерфейс пользователя без дополнительных компонентов.

• Микроконтроллер ESP32-S3 с поддержкой Wi-Fi и Bluetooth 5
• Цветной IPS TFT экран 1,9" (170 × 320 px) с драйвером ST7789
• Поворотный энкодер с кнопкой для удобного управления меню
• Встроенные два микрофона и динамик 8 Ом / 1 Вт
• Слот для microSD и кольцо из 7 RGB LED-диодов
• Разъем для Li-Ion аккумулятора 3,7 В с контроллером заряда

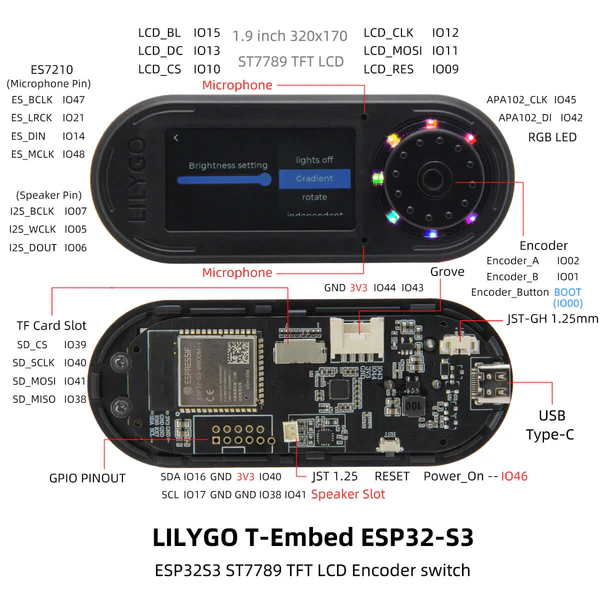

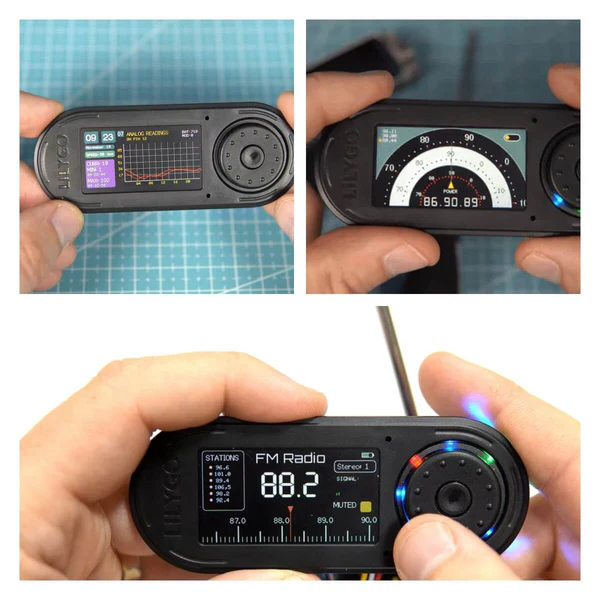

Модуль оснащен цветным IPS TFT-экраном диагональю 1,9" с разрешением 170 × 320 пикселей и драйвером ST7789. Для навигации по меню и настройкам используется поворотный энкодер с кнопкой, имеющий 24 позиции и 12 импульсов на оборот. Такое сочетание позволяет реализовывать сложные сценарии взаимодействия, превращая устройство в полноценную операторскую панель или контроллер IoT.

В основе платформы лежит микроконтроллер ESP32-S3 с 4 МБ Flash-памяти, который поддерживает Wi-Fi (IEEE 802.11 b/g/n) и Bluetooth 5 вместе с Bluetooth Mesh. Это обеспечивает стабильное соединение для передачи данных в сети и управления внешними устройствами. Наличие интерфейса USB-UART и порта USB-C упрощает программирование и отладку через Arduino IDE, ESP-IDF или PlatformIO.

Для звукового взаимодействия на плате размещены два микрофона и динамик мощностью 1 Вт с импедансом 8 Ом. Визуальное оповещение о состоянии системы обеспечивает кольцо из 7 RGB LED-диодов. Дополнительно предусмотрен считыватель карт microSD для локального хранения данных и разъем Grove для быстрого подключения датчиков.

Платформа имеет специализированный разъем для Li-Ion аккумулятора напряжением 3,7 В со встроенным контроллером заряда и защитой. Это позволяет создавать портативные устройства, которые работают от аккумулятора без необходимости во внешних модулях питания. Корпус изготовлен из черного пластика ABS, который защищает электронику от механических повреждений.

В комплект поставки, помимо самой платы LILYGO TTGO T-Embed Black, входят разъем IDC 2 × 4 с шагом 2,54 мм, шлейф IDC длиной 10 см, провод JST 1,25 мм (2-контактный) и отдельный динамик 8 Ом / 1 Вт. Это позволяет сразу приступить к прототипированию, имея все необходимые разъемы для подключения периферии.

Гибкие интерфейсы расширения
Плата имеет разъем Grove для быстрого подключения датчиков и актуаторов без лишнего монтажа. Дополнительно доступны выводы GPIO с шагом 2,54 мм и разъем IDC 2 × 4, что позволяет интегрировать модуль в более сложные схемы. Такая архитектура упрощает создание прототипов с разнообразной периферией.

Поддержка разработки и документация
Производитель предоставляет подробную техническую документацию, примеры кода и библиотеки на GitHub для быстрого старта. Примеры охватывают работу с экраном, энкодером, RGB-подсветкой, микрофонами, динамиком и модулями связи. Это значительно сокращает время на настройку программного обеспечения.

Модели корпусов для печати
Для интеграции модуля в собственные конструкции производитель публикует 3D-модели корпуса. Это позволяет печатать защитные оболочки на 3D-принтере, обеспечивая эстетичный вид и механическую защиту электроники. Такой подход упрощает создание законченных устройств для домашнего использования или демонстрации.
