Датчик расхода DFRobot Gravity Liquid Flow Sensor G1/4 (SEN0549)

Датчик расхода DFRobot Gravity Liquid Flow Sensor G1/4 — это импульсный сенсор для измерения потока жидкостей в системах автоматизации и IoT-проектах. Устройство генерирует импульсный сигнал NPN, где каждый импульс соответствует 1/540 литра жидкости, что позволяет точно контролировать потребление воды, масла или других сред.

• Точность измерения ±1% в диапазоне 0,3–5 л/мин
• Рабочее давление до 1 МПа и сопротивление изоляции >100 МОм
• Питание DC 3,5–24 В, совместимость с микроконтроллерами
• Стандартное соединение G1/4 с длиной резьбы 1 см
• Габариты 80 × 47 × 30 мм для компактной установки
• Импульсный выход NPN: 1 л = 540 импульсов

Датчик обеспечивает погрешность ±1% в рабочем диапазоне от 0,3 до 5 л/мин. Такая точность позволяет использовать сенсор для задач, где важен контроль объема жидкости, например, в системах полива или дозирования. Корреляция потока и импульсов составляет 1 л = 540 импульсов, что упрощает расчеты для микроконтроллеров. Сенсор подходит для измерения потока жидкостей с высокой концентрацией и низкой вязкостью, таких как вода, масло, молоко.

Модуль выдерживает давление воды до 1 МПа и имеет сопротивление изоляции более 100 МОм. Это гарантирует стабильную работу в условиях повышенного давления и защищает электронику от пробоя. Рабочая температура до 70 °C позволяет эксплуатировать датчик в широком спектре условий, а хранение возможно при температурах от -25°C до 80 °C и влажности от 25% до 95% RH.

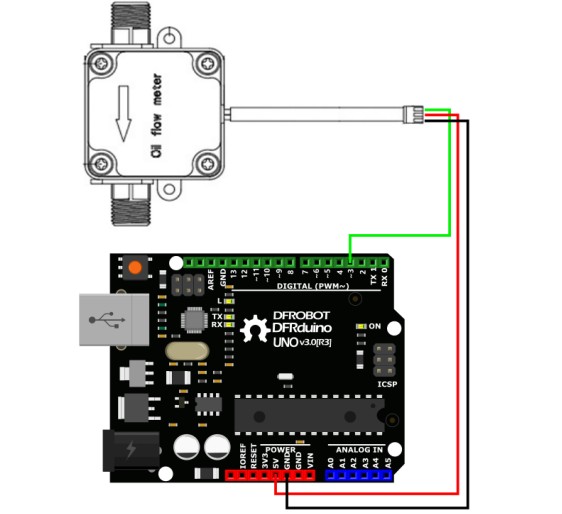

Датчик работает от источника постоянного тока напряжением от 3,5 до 24 В, что позволяет использовать его с микроконтроллерами для измерения потока жидкостей. Выходной сигнал является импульсным NPN с высоким уровнем > DC4.7V и низким < DC 0.5 В (при входе DC5V). Коэффициент заполнения импульса составляет 50% ± 10%, что обеспечивает четкий сигнал для обработки. Устройство обладает высокими помехоустойчивыми и вибростойкими свойствами.

Датчик имеет резьбовое соединение G1/4 с длиной резьбы 1 см (10 мм), что является стандартным для многих сантехнических и промышленных систем. Габариты устройства 80 × 47 × 30 мм позволяют интегрировать его в ограниченное пространство. Для герметизации используется резиновая прокладка O-ring и силиконовый уплотнитель, что обеспечивает водонепроницаемость и устойчивость к вибрациям.
