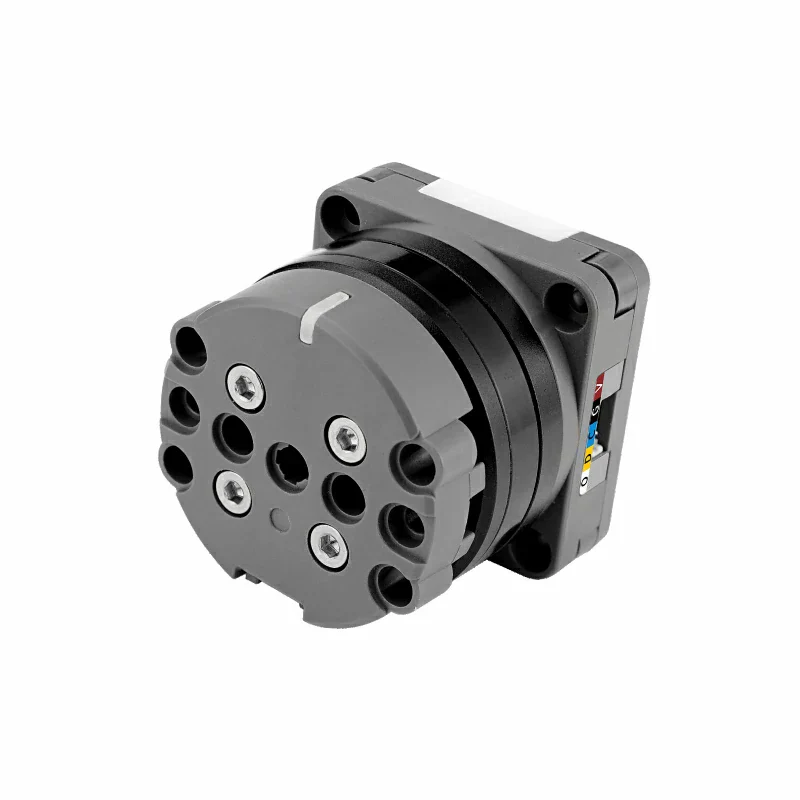

Модуль управления M5Stack Roller485 Unit с BLDC-двигателем и интерфейсом RS485/I2C

M5Stack Roller485 Unit — это модуль управления движением для бесколлекторных двигателей постоянного тока (BLDC), предназначенный для точного позиционирования в робототехнике и автоматизации. Устройство сочетает в себе двигатель D3504 200KV, контроллер DRV8311HRRWR и магнитный энкодер, обеспечивая замкнутое управление FOC через интерфейсы RS485 или I2C.

• Бесколлекторный двигатель D3504 200KV диаметром 41 мм
• Управление через RS485 или I2C (адрес 0x64)
• Замкнутое управление FOC с магнитным энкодером TLI5012BE1000
• OLED-дисплей 0.66" для отображения статуса в реальном времени
• Совместимость с конструктором LEGO и креплениями M3
• Поворотный скользящий контакт с углом вращения 360°

Модуль использует алгоритм векторного управления (FOC) в замкнутом контуре с магнитным датчиком угла TLI5012BE1000 для обратной связи. Это позволяет реализовать тройной контур управления: током, скоростью и положением, что гарантирует высокую точность перемещения. Максимальный постоянный фазный ток составляет 0.5 А без принудительного охлаждения, что подходит для большинства задач с легкими нагрузками.

Устройство поддерживает питание от 6 до 16 В через интерфейс RS485 (PWR-485) или 5 В через порт Grove. Система автоматически адаптирует коэффициент мощности для оптимальной эффективности. Для индикации состояния и взаимодействия с пользователем предусмотрены OLED-дисплей диагональю 0.66" и RGB-индикаторы WS2812-2020.

Верхняя и нижняя части модуля имеют отверстия, совместимые с конструктором LEGO и резьбой M3, что упрощает интеграцию в различные проекты. Поворотный скользящий контакт позволяет вращать верхнюю часть на 360° без разрыва соединения Grove, сохраняя передачу питания и данных. Габариты устройства 40 × 40 × 40 мм и вес 82.9 г делают его компактным решением для встраиваемых систем.

Программное и аппаратное обеспечение модуля полностью открыто, что позволяет глубоко настраивать параметры движения. Наличие интерфейсов отладки SWD и SWO дает разработчикам дополнительную гибкость для отладки и оптимизации кода. Микроконтроллер STM32G431CBU6 на ядре Cortex-M4 с частотой 170 МГц обеспечивает достаточную вычислительную мощность для сложных алгоритмов.
