Авт. выкл. дифф. тока АВДТ34 С32 30мА ИЭК

Авт. выкл. дифф. тока АВДТ34 С32 30мА ИЭК

Автоматические выключатели дифференциального тока АВДТ34 со встроенной защитой от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

Автоматические выключатели дифференциального тока АВДТ34 выпускаются в 4-полюсном исполнении на номинальные токи 6А, 10А, 16А, 25А, 32А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА, 300мА

Преимущества

• Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков
• Номинальный условный ток короткого замыкания 6000 А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты
• Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
• Высокая электрическая износостойкость - не менее 6000 включений.
• Серебросодержащие напайки на контактах
• Широкий ассортимент номинальных токов (6А, 10А, 16А, 25А, 32А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100 мА, 300мА)
• Индикатор положения контактов.
• Расширенный диапазон рабочих температур от –25 °С до +40 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
• Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Главные контакты 4-полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично «обрыву нуля» в сети.
• Возможность подключения:
  - универсального контакта состояния КДУ60
  - расцепителя независимого РН 60

•
•
• Технические характеристики

• Число полюсов 3Р+N Наличие защиты от сверхтоков В каждом фазном полюсе Номинальное рабочее напряжение Ue, В 400 Диапазон рабочих напряжений U, В 50÷460 Номинальная частота сети, Гц 50 Номинальный ток In, А 6; 10; 16; 20; 25; 32 Номинальный отключающий дифференциальный ток (уставка) IΔn, мА 10; 30; 100, 300 Номинальный не отключающий дифференциальный ток IΔn0, А 0,5IΔn Номинальная наибольшая коммутационная способность Icn, А 6000 Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока*, тип А Характеристика срабатывания от сверхтоков**, тип С Механическая износостойкость, циклов В-О, не менее 10000 Электрическая износостойкость, циклов В-О, не менее 6000 Максимальное сечение провода, присоединяемого к зажимам, мм² 25 Наличие драг. металлов: серебро, г/полюс 0,8 Масса, кг 0,4 Степень защиты по ГОСТ 14254 (МЭК 529) IP20 Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ3.1

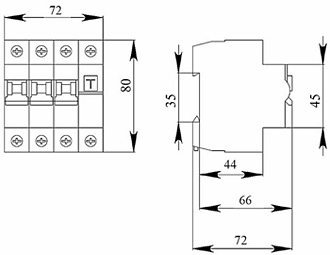

  Габаритные размеры
•
