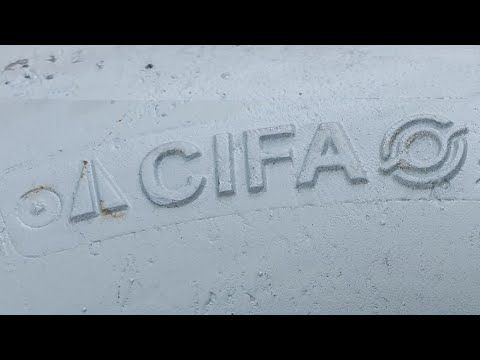

Суппорт вала шибера (корпус опори шибера, корпус верхньої опори шибера) S6 CIFA S000222770

Артикул виробника: S000222770
Назва (EN): Rear support
Виробник: CIFA S.p.A. (Італія)
Тип деталі: литий корпус-опора валу шибера
Вузол: шибер S6, задня опора
Кількість у вузлі: 1 шт.
Качаючий вузол: PB606L/S6, PB607L/S6
Застосування: CIFA MAGNUM MK 24, MK 28, MK 28L (у т.ч. MK 28.4Z-115 RH), MAGNUM METRO 25, MAGNUM METRO 28, CIFA 506, PC 506-309
Суміжні деталі: втулка зношування (232079), бронзова втулка (222859), кільце OR 4275 (907955), кільця буртового типу (223700, 222863), кільце Seeger E 100 (908030)
Схеми та креслення: доступні на сайті АТЕХНО: budrem.com.ua

CIFA S000222770 — задня опора шибера S6 для бетононасосів CIFA MAGNUM MK та MAGNUM METRO, литий корпус, який утримує вал шибера в центрованому положенні під час кожного циклу перемикання. Деталь відома також під назвами: суппорт вала шибера, корпус опори шибера, Supporto posteriore, Rear support. Вона розташована на задньому торці корпусу шибера, з протилежного боку від приймального бункера, і через неї проходить приводний вал шибера, з’єднаний зі шліцьовою муфтою приводу.

Шибер S — це поворотний S-подібний елемент, який циклічно перемикає потік бетону між двома робочими циліндрами насоса під постійним абразивним навантаженням. Задня опора сприймає радіальне навантаження від валу і не дає йому відхилятися від осі. У корпусі S000222770 розміщуються втулка зношування, бронзова втулка, ущільнювальне кільце OR 4275, два кільця буртового типу та стопорне кільце Seeger E 100. Кожен із цих елементів має власний код CIFA і замінюється окремо — заміна самої опори без супутніх втулок і ущільнень не відновлює вузол повністю.

Без справної опори з’являється биття валу, прискорене зношування ущільнень і втрата герметичності вузла. Типові ознаки зносу: підвищений люфт валу з характерним стуком під час перемикання, витік розчину або мастила в зоні задньої опори, нерівномірна робота шибера з ривками. Якщо проігнорувати ці симптоми, зношування переходить на вал шибера і корпус самого шибера — це суттєво дорожчий ремонт. Своєчасна заміна опори разом із втулками й ущільненнями коштує в рази менше, ніж заміна всього вузла шибера.

Деталь S000222770 підходить до автобетононасосів і стаціонарних насосів CIFA з качаючим вузлом PB606L/S6 та PB607L/S6: MAGNUM MK 24, MK 28, MK 28L (у т.ч. MK 28.4Z-115 RH), MAGNUM METRO 25, MAGNUM METRO 28, а також стаціонарних насосів CIFA 506 та PC 506-309. Перед замовленням звіряйте код деталі з даними вашої машини — одна й та сама модель бетононасоса могла комплектуватись різними качаючими вузлами залежно від року випуску.
