Исполнительный модуль IRF520 24V/5A MOSFET - Iduino ST1168

Модуль управления на N-канальном MOSFET-транзисторе предназначен для устройств с более высоким потреблением тока, чем позволяет система управления, например, мини-компьютер Raspberry Pi. IRF520 обеспечивает напряжение питания от 0 до 24 В при потреблении тока до 5 А (при токе выше 1 А требуется радиатор).

Программируемые платы управления часто имеют ограничения, связанные с напряжением и максимальным рабочим током. Это делает невозможным прямое подключение устройств с более высоким энергопотреблением. Например, если мы хотим подключить светодиодную ленту, питаемую от контактов +12 В, к Arduino, мы не можем сделать это напрямую из-за ограничений микроконтроллера по напряжению и току. В таких случаях для управления используются исполнительные механизмы с силовыми транзисторами.

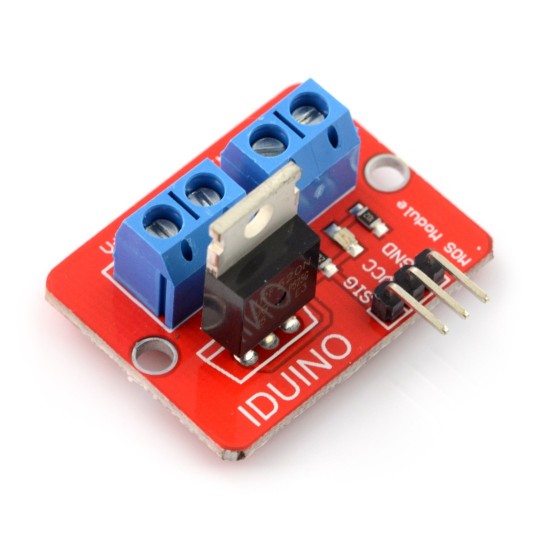

Исполнительный модуль IRF520 24V/5A MOSFET для Iduino ST1168.

Размеры пластины составляют 34 x 26 мм.

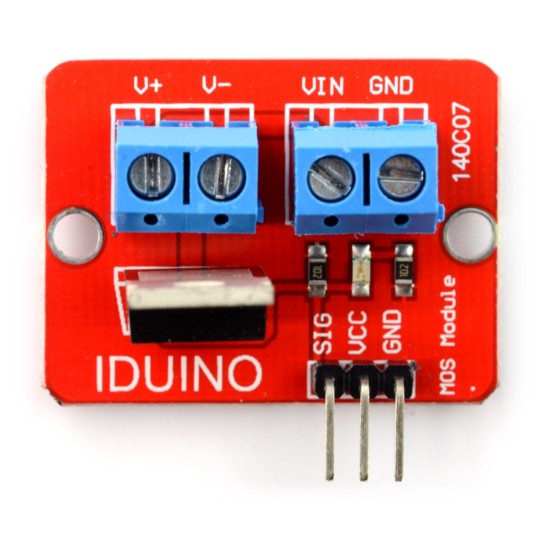

Модуль имеет 7 контактов:

• Позолоченные разъемы
• СИГ: управляющий сигнал
• ВЦК: не подключено
• НД: масса
• Соединители ARK:
• VINвнешний источник питания от 0 В до 24 В
• НД: масса
• В-: отрицательный полюс управляемой системы
• В+положительный полюс управляемой системы

• Напряжение питания модуля: от 3,3 В до 5 В.
• Поддерживаемое напряжение: от 0 В до 24 В
• Ограничение по току: 5 А (при токе более 1 А требуется радиатор).
• Используемый транзистор: N MOSFET IRF520 (документация)
• Светодиодная сигнализация
• Размеры: 34 x 26 мм
