USB-UART преобразователь CH343 - USB-разъем типа A - Waveshare 21442

Конвертер на основесистема CH343Обеспечивает связь между интерфейсами.USB и UARTОн используется для обмена данными между компьютером и микроконтроллером. Он обеспечивает стабильную передачу информации и совместим со многими операционными системами. Работает на базе...5 В или 3,3 В(выбор с помощью перемычки). Версия, оснащенная разъемом.USB Type A.

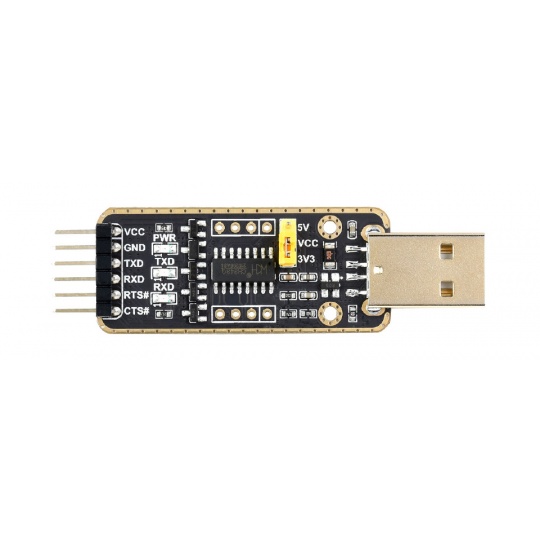

USB-UART преобразователь CH343 - USB-разъем типа A - Waveshare 21442.

Контакты преобразователя.

• ВЦК- выходное напряжение 5 В или 3,3 В (выбирается перемычкой)
• НД- масса
• TXD- Контакт передатчика UART (подключен к MCU.RDX)
• РДХ- Контакт приемника UART (подключен к MCU.TXD)
• РТС#- Запрос на отправку сигнала через интерфейс UART (подключается к MCU.CTS)
• CTS#- Сигнал «Разрешить отправку» интерфейса UART (подключается к MCU.RTS)

• На основе чипа CH343: поддерживает более высокие скорости передачи данных (до 6 Мбит/с).
• Совместимость с операционными системами: Mac, Linux, Android, Windows 7/8/8.1/10/11.
• Встроенный самовосстанавливающийся предохранитель и дроссель для защиты от переходных процессов напряжения предусмотрены в модуле. Модуль имеет защиту от перегрузки по току, скачков напряжения и статического электричества, что повышает его ударопрочность. Это обеспечивает стабильную и безопасную связь.
• Встроенный переключатель уровней TTL 3,3 В и 5 В позволяет выбрать уровень связи TTL.
• Поддерживается выходное напряжение 3,3 В/5 В (модуль питается от USB, перемычка на плате должна быть замкнута на 3,3 В или 5 В соответственно).

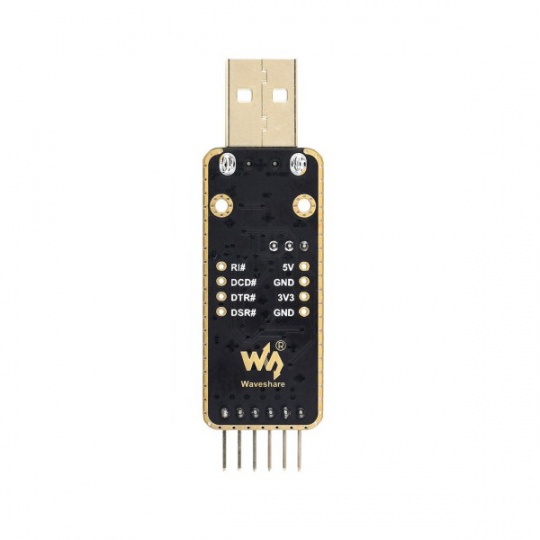

USB-UART преобразователь CH343 - Waveshare 21442.

Подробные габариты модуля.

• Производитель: Waveshare
• Номер модели производителя: 21442
• Тип продукта: USB-UART преобразователь
• Система управления: CH343
• Скорость передачи данных: от 50 бит/с до 6 Мбит/с
• USB: Тип A
• Встроенные светодиоды показывают: напряжение питания (PWR) и работу в режимах RXD и TXD.

• USB-UART преобразователь CH343 - USB-разъем типа A - Waveshare 21442: 1 шт.
• 6-контактный кабель: 1 шт.
