M5StackUnit ChainBusЭто универсальный коммуникационный модуль, предназначенный для построения распределенных систем на основе экосистемы M5Stack. Используемый микроконтроллерSTM32G031G8U6отвечает за преобразование протоколов и поддержку связи между устройствами, использующими шину.Цепная шина UARTМодульпозволяет подключать несколько устройств в одну цепочку.коммуникация, а также поддержка дополнительных интерфейсов, таких какИнтерфейсы I2C, входы и выходы GPIO, прерывания АЦП и NVIC.Встроенное программное обеспечение обеспечивает автоматическое обнаружение устройства и считывание уникальных идентификаторов.UIDпроверка версии программного обеспечения и контроль за корректной работой механизма.сердцебиениеБлагодаря совместимости сUiFlow2iArduino IDEИнтеграция с существующими проектами происходит быстро и не требует сложной настройки.

Блок ChainBUS — модуль расширения — STM32G031 — M5Stack U212.

Модуль M5Stack Unit ChainBus используется везде, где необходимо легко расширить количество устройств, взаимодействующих с одним контроллером.

• Микроконтроллер STM32G031G8U6: эффективный контроллер, отвечающий за преобразование протоколов и управление связью.
• Цепная шина UARTпозволяет последовательно подключать одно или несколько устройств.
• Поддержка нескольких интерфейсовИнтерфейсы I2C, GPIO, ADC и NVIC доступны через разъем расширения.

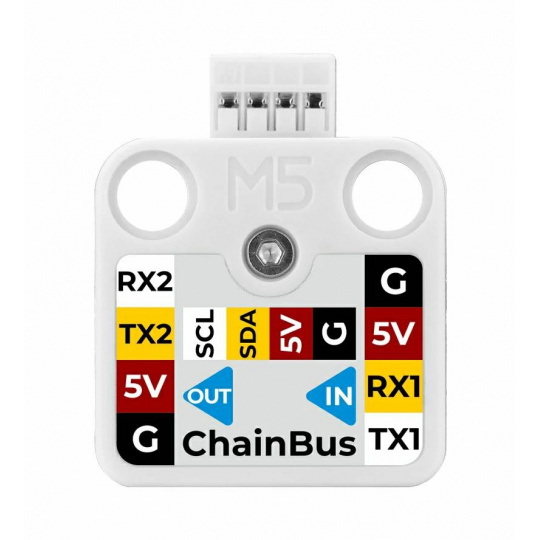

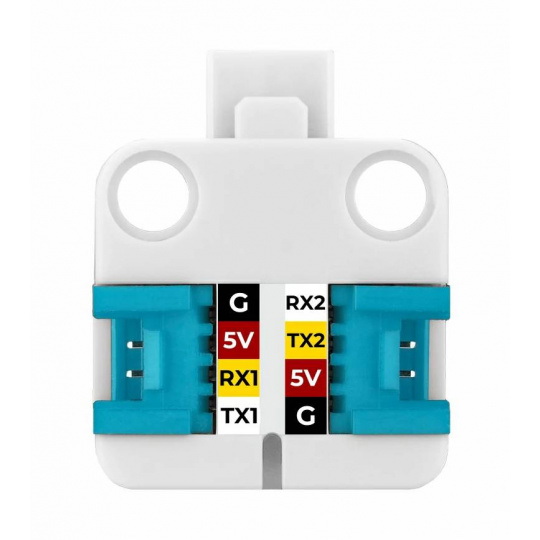

• Два порта UART HY2.0-4P: Отдельные входные и выходные разъемы шины Chain Bus
• Разъем расширения HY2.0-4P: позволяет подключать модули серии Unit
• RGB-диод WS2812C- Индикация рабочего состояния устройства
• Совместимость с Arduino IDE и UiFlow2.: простое создание приложений
• Расширенные функции автобуса: поддержка UID, версии программного обеспечения, пульсации и обнаружения устройств

• Микроконтроллер: STM32G031G8U6
• Связь: UART 115200 бит/с (8N1)
• Протокол: шина Chain Bus UART
• Интерфейсы: 2 x HY2.0-4P UART, 1 x HY2.0-4P многофункциональный
• Интерфейсы расширения: I2C, GPIO, ADC, NVIC
• Светодиод: 1 x WS2812 RGB
• Функции шины: UID, обнаружение устройств, чтение версий, контроль активности.
• Платформы разработки: Arduino IDE, UiFlow2
• Потребляемый ток: 17,72 мА при 3,3 В (максимальная яркость белого RGB-света).
• Размеры: 29,8 x 24 x 8 мм
• Вес: 5,9 г

• 1x M5Stack Unit ChainBus
• 2 кабеля Grove HY2.0-4P - 5 см

Этот модуль позволяет создавать масштабируемые системы автоматизации и упрощает интеграцию различных аппаратных интерфейсов.
