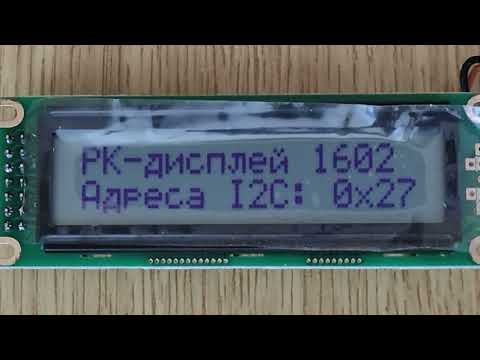

Дисплей LCD 1602 Winstar WH1602D-NGG-CT с КИРИЛИЦЕЮ и I2C модулем, серый отражающий без ПОДСВЕЧЕНИЯ

📌 Описание товара

Дисплей для вывода информации из микроконтроллера. Отлично подойдет для всей линейки Arduino и совместимых с arduino плат. Имеет на борту переходник интерфейсной шины IIC / I2C

Высококачественный буквенно-цифровой символьный жидкокристаллический дисплей WH1602D-NGG-CT (серый отражающий без ПОДСВЕЧЕНИЯ) от ведущего мирового производителя Winstar Display имеет на борту адаптер интерфейса I2C (IIC) на базе микросхемы PCF8574.

Дисплеи Winstar серии WH1602D известны своей высокой надежностью, стабильностью работы и широкими углами обзора. Модель имеет встроенную генераторную таблицу знаков с поддержкой кириллики (украиномовенные и русскими символами), что делает этот модуль идеальным для отечественных разработок.

Благодаря установленному I2C адаптеру дисплей подключается к любым микроконтроллерам (Arduino, STM32, ESP8266, ESP32, Raspberry Pi) всего по 2 сигнальных линиям (SDA и SCL), экономя выводы контроллера.

Области применения:

• Промышленная автоматика, контроллеры и измерительное оборудование

• Профессиональные и любительские устройства на микроконтроллерах

• Погодные станции, лабораторные БП, системы контроля доступа

• Замена стандартных LCD 1602 в ответственных проектах

⚙️ Основные технические характеристики

• Производитель дисплея: Winstar Display

• Повна модель: WH1602D-YGH-CTK

• Формат отображения: 16 символов в 2 строки (16x2)

• Тип матрицы: STN Positive, Yellow-Green (желто-зеленый)

• Тип подсветки: серый отражающий без ПОДСВЕЧЕНИЯ

• Поддержка языков (шрифт ROM): Кирилица + Латиница (индекс CTK)

• Интерфейс подключения: I2C / IIC (через адаптер PCF8574)

• Напряжение питания: 5 В

• I2C адрес: 0x27

• Регулировка контраста: настроенная

• Габаритные размеры платы дисплея: 80.0 мм х 36.0 мм х 13.5 мм

• Размер рабочей области (VA): 66.0 мм х 16.0 мм

• Размер символа: 2.96 мм х 5.56 мм

• Рабочая температура: от -20°C до +70°C

У дисплей Winstar WH1602D зашита кирилиця (CT), то при обычной отправке слов вроде lcd.print("Тест") вы получите необъяснимые символы через особенности кодирования UTF-8 в среде Arduino IDE.

Вот адаптированная функция преобразования под данную конфигурацию:

🔌 Схема подключения к Arduino Uno / Nano
