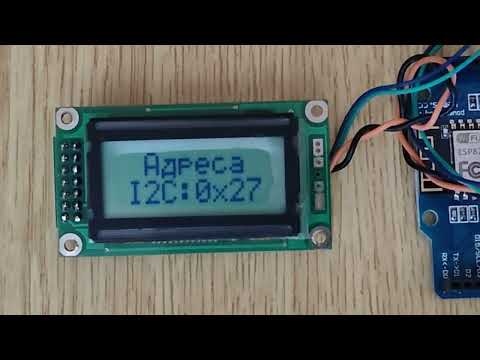

Дисплей LCD BC0802A (8х2) с КИРИЛИЦЕЮ и I2C модулем, серый отражающий без ПОДСВЕЧЕНИЯ

📌 Описание товара

Символьный жидкокристаллический модуль BC0802A (BC0802AGRCBb серый отражающий без ПОДСВЕЧЕНИЯ) в комплекте с установленным переходником I2C (PCF8574) предназначен для отображения текстовой информации в формате 2 строки по 8 символов. Благодаря I2C-интерфейсу для подключения дисплея к микроконтроллеру (Arduino, STM32, ESP8266, ESP32, Raspberry Pi) требуется всего 2 сигнальных линии (SDA, SCL) вместо громоздкого параллельного шинного подключения. Модуль оснащен аппаратной поддержкой кирилицы в ПЗУ знакогенератора, выполненный по технологии STN Gray Reflective (отражающий тип без подсветки), обеспечивающий ультра низкое энергопотребление, тонкую конструкцию и высокую четкость символов при внешнем освещении.

Области применения:

• Энергоэффективные и батарейные устройства с интерфейсом украинской или кирилкой

• Проекты на Arduino, STM32, ESP32, ESP8266, Raspberry Pi с ограниченным количеством свободных выводов (GPIO)

• Панели управления промышленным оборудованием, блоками автоматики, котлами и станками

• Компактные цифровые измерительные приборы, термостаты, дозиметры и счетчики

• DIY-электроника, системы умного дома и сигнализации

⚙️ Основные технические характеристики

• Формат дисплея: 8 символов в 2 строки (8х2)

• Интерфейс подключения: I2C / IIC (4 контакта: GND, VCC, SDA, SCL)

• I2C контроллер: PCF8574 (стандартный адрес 0x27 или 0x3F, сменяется перемычками)

• Регулировка контрастности: встроенный потенциометр на плате I2C

• Знакогенератор (шрифт): аппаратная кириллка (Cyrillic ROM) + латиница

• Тип ЖК-матрицы: STN Gray (серый фон, контрастные темные символы)

• Оптический режим: Reflective (отражающий, отличная видимость при внешнем свете)

• Подсветка: отодвинутое (более низкое потребление энергии)

• Напряжение питания (VCC): 5.0 В

• Габаритные размеры модуля: 58.0 х 32.0 х 14.0 мм (с учетом I2C платы)

• Размер видимого поля (View Area): 38.0 х 16.0 мм

• Диапазон рабочих температур: от -20 до +70 °C

🏭 Производитель и страна изготовления

• Виробник: Bolymin / модуль адаптера IIC PCF8574

• Страна изготовления: Тайвань

У дисплей Bolimin BC0802A зашитая кирилла, то при обычной отправке слов вроде lcd.print("Тест") вы получите необъяснимые символы через особенности кодирования UTF-8 в среде Arduino IDE.

Вот адаптированная функция преобразования под данную конфигурацию:

🔌 Схема подключения к Arduino Uno / Nano
