Корпус justPi для Raspberry Pi 4B алюминиевый, с двумя вентиляторами серый.
Код: 2098524734
В наличии
1 331 ₴
Доставка
Нова Пошта
Оплата и гарантии
Наложенный платежНова Пошта
Характеристики и описание
Основные
| Длина | 87 мм |
|---|
Габаритные размеры
| Ширина | 55 мм |
|---|
Пользовательские характеристики
| Высота | 25 мм |
|---|---|
| Жилье - Вентилятор | Да |
| Жилье - Доступ к GPIO | Да |
| Жилье - модуль | Пи 4Б |
| Цвет | Серый |
| Вес упаковки | 0,12 кг |
| Высота упаковки | 3,6 см |
| глубина упаковки | 6,6 см |
| Ширина упаковки | 9,6 см |
Корпус, совместимый с дизайном Raspberry Pi 4B, изготовлен изсерый металлВ комплект входят крепежные винты, термоленты, два вентилятора, основание корпуса и верхняя крышка. Корпус имеет отверстия для 3,5-мм аудиоразъема, HDMI, USB, Ethernet и слота для карты памяти microSD, а также отверстие для прямого доступа к GPIO. Корпус состоит из верхней и нижней крышек. Они легко крепятся винтами. Крышка выполняет функцию радиатора и, благодаря термолентам, обеспечивает более быстрое рассеивание тепла от мини-компьютера.Вентиляционные отверстияони обеспечивают естественное охлаждение электроники Raspberry Pi 4B, а кроме того, в верхнем корпусе есть место для установки двух небольших вентиляторов на верхней стороне.

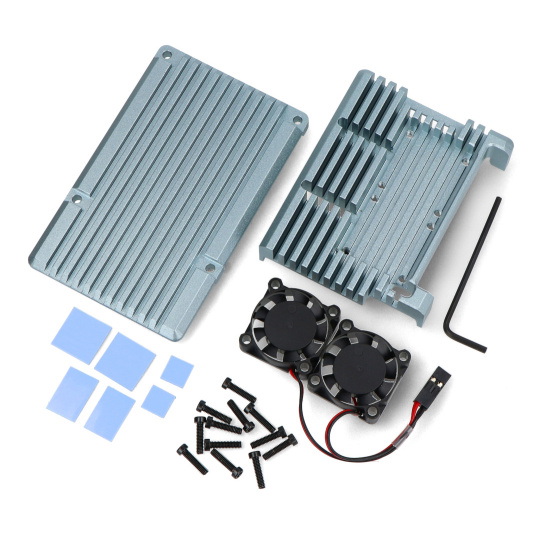

Корпус для Raspberry Pi 4B с 2 вентиляторами - металл - серый.

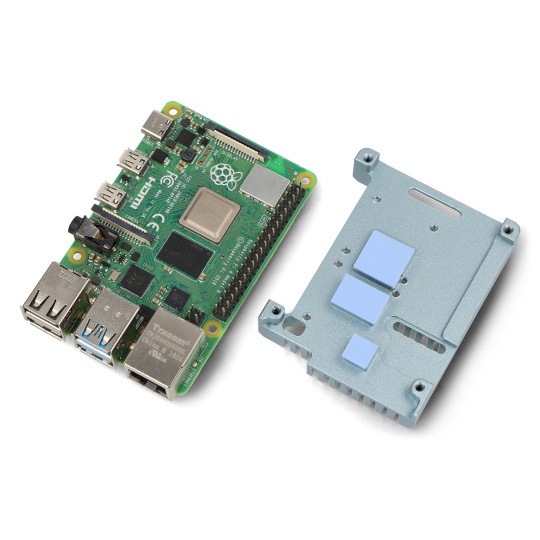

Корпус с установленными термопрокладками.
Перед началом установки необходимо приклеитьтермоподкладки(Синие теплоотводящие полоски входят в комплект) прикрепите к верхней части корпуса, как показано на фотографии. Нижняя пластина корпуса вместе с Raspberry Pi должна быть прикручена к верхней части корпуса с помощью прилагаемых винтов.
ВНИМАНИЕ!
На термопрокладках есть прозрачная пленка, которую следует снять перед установкой.
Вентиляторы имеют двухконтактный кабель, который следует подключить к контактам GPIO Raspberry Pi (5 В и GND). Для установки пайка не требуется; кабели оснащены соответствующими разъемами. Правильный способ подключения показан на схеме.
Схема подключения вентилятора.

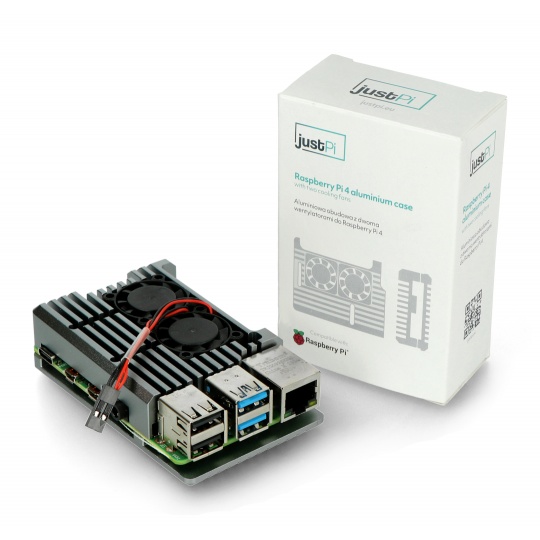

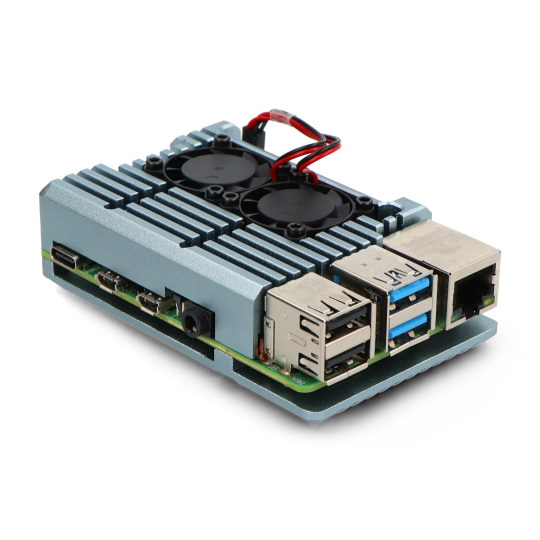

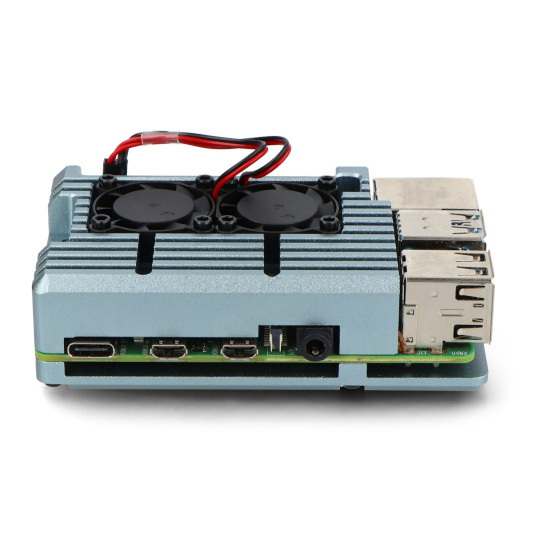

Корпус с установленным Raspberry Pi 4B с 2 вентиляторами.
Предметом продажи является само жилье. Raspberry Pi можно приобрести отдельно.
- Материал: алюминий
- Цвет: серый
- Отверстия для разъемов: аудиоразъем 3,5 мм, HDMI, USB, разъем Ethernet, слот для карты памяти microSD, GPIO
- Внешние размеры с установленным Raspberry Pi 4: 87 x 55 x 25 мм.
- Чехол, совместимый с Raspberry Pi 4B: основание + верхняя крышка
- Крепежные винты
- Маленькая отвёртка
- Термопроводящие ленты
- 2 фаната
Рассеяние тепла, образующееся как побочный эффект работы электронных устройств, оказывает существенное влияние на эффективность их работы. Это касается и миникомпьютера Raspberry Pi. Эффективное охлаждение с помощью алюминиевого радиатора и двух вентиляторов позволяет использовать Raspberry Pi 4B в промышленных приложениях, где высокая температура окружающей среды часто является фактором, вызывающим проблемы в работе устройств автоматизации и управления.
Порядок сборкиУстановка Raspberry Pi 4B в серый корпус justPi очень проста и состоит всего из нескольких шагов. Сначала прикрепите плату Pi 4B к нижнему основанию так, чтобы ее монтажные отверстия совпадали с отверстиями в основании. Затем надеваем верхнюю крышку так, чтобы приклеенные к ней термопрокладки соприкасались с элементами чипсета Raspberry Pi 4B. Теперь просто скрутите корпус с помощью четырех винтов с внутренним шестигранником, входящих в комплект, и подключите кабель питания охлаждающих вентиляторов к контактам GPIO (5V и GND).
