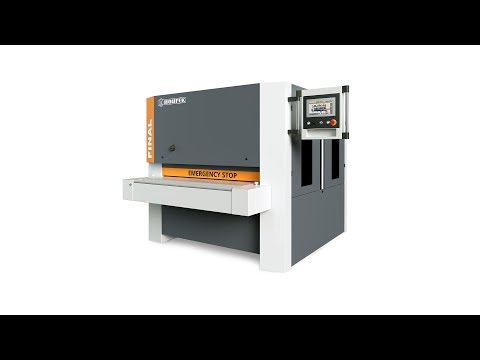

Щітковий верстат Final

Final — щітковий верстат для операцій обємного шліфування, міжслойного шліфування, очищення або старіння.

Залежно від типу використовуваного інструменту (щітки) дозволяє застосовувати різноманітні способи остаточної обробки поверхонь.

Очищення поверхонь після попередніх операцій, таких як фрезерні, шліфувальні, як підготовка до наступних покривні робіт, таким як нанесення грунту, лаку, фарби, морения і т. Д. Для цієї мети застосовуються м'які щітки з природного або зі штучного ворсу
Полірування поверхні після попередніх операцій, таких, як фінішне шліфування після матування, морения і т. д. Для цієї мети застосовуються робочі інструменти - барабани на текстильній основі, різними полірувальними дисками і т. д.

Оздоблювальне шліфування після попередніх операція як грубе шліфування або фрезерування, шліфування рельєфних заготовок. Для цих цілей застосовується інструмент - різні пелюсткові шліфувальні барабани, барабани з абразивним ворсом або комбіновані барабани з абразивними пелюстками і ворсом.

Робочий вузол вузол - тип «D»

Дисковий щітковий вузол з осциляцією. Диски володіють двома посадочними пазами для установки щіток з абразивом різної зернистості. І при зміні напрямку обертання (реверс) в шліфовці заготовки будуть використовуватися різні абразиви.

Плавне регулювання частоти обертання дисків 50-300 об / хв.

Параметри інструменту:

Діаметр диска 250 мм. 9 шт.

Висота щітки 20-100мм.

24 паза під шліфувальні елементи - 12 пар (довжина елемента 70мм)

Ручне перемикання режимів (Кроку) осціляціі - 20мм; 40мм; 60мм; 80мм.

Робочий вузол - тип «В»

Щітковий вузол барабанного типу, з осциляцією.

Останні два робочих вузла є щіткові барабани, які з послідовним підвищенням зернистості інструменту націлені на високоякісну обробку широкої пласти, а також поздовжніх пазів деталей.
Потужність основного приводу 4 кВт

Встановлюється варіатор на привід основного вузла, так як на ньому будуть проводитися операції проміжного шліфування і фінальної шліфування. Дана опція дозволяє плавно регулювати частоту обертання (50-300 об / хв), що також забезпечує можливість підбирати необхідні режими шліфування різних матеріалів в залежності від їх характеристик.

Діаметр вала 60 мм

Діаметр щіткового вала 150-300 мм

(В зборі зі щітками максимум 300 мм)

Механічна осциляція всього вузла

Обертання щітки по ходу руху заготовки
