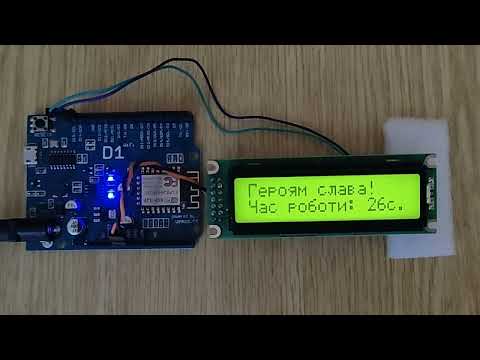

Дисплей LCD 1602 Winstar WH1602D-YGH-CTK с КИРИЛИЦЕЙ и I2C модулем (5V, желтый экран)

📌 Описание товара

Дисплей для вывода информации из микроконтроллера. Отлично подойдет для всей линейки Arduino и совместимых с arduino плат. Имеет на борту переходник интерфейсной шины IIC / I2C

Высококачественный буквенно-цифровой символьный жидкокристаллический дисплей WH1602D-YGH-CTK от ведущего мирового производителя Winstar Display имеет на борту адаптер интерфейса I2C (IIC) на базе микросхемы PCF8574.

Дисплеи Winstar серии WH1602D известны своей высокой надежностью, стабильностью работы и широкими углами обзора. Модель имеет зелено-желтую подсветку с контрастными темно-серыми символами. Маркировка CTK указывает на наличие встроенной генераторной таблицы знаков с поддержкой кириллы (украиномовни и русскими символами), что делает этот модуль идеальным для отечественных разработок.

Благодаря установленному I2C адаптеру дисплей подключается к любым микроконтроллерам (Arduino, STM32, ESP8266, ESP32, Raspberry Pi) всего по 2 сигнальных линиям (SDA и SCL), экономя выводы контроллера.

Области применения:

• Промышленная автоматика, контроллеры и измерительное оборудование

• Профессиональные и любительские устройства на микроконтроллерах

• Погодные станции, лабораторные БП, системы контроля доступа

• Замена стандартных LCD 1602 в ответственных проектах

⚙️ Основные технические характеристики

• Производитель дисплея: Winstar Display

• Повна модель: WH1602D-YGH-CTK

• Формат отображения: 16 символов в 2 строки (16x2)

• Тип матрицы: STN Positive, Yellow-Green (желто-зеленый)

• Тип подсветки: LED, зелено-желтая

• Поддержка языков (шрифт ROM): Кирилица + Латиница (индекс CTK)

• Интерфейс подключения: I2C / IIC (через адаптер PCF8574)

• Напряжение питания: 5 В

• I2C адрес: 0x27

• Регулировка контраста: настроенная

• Габаритные размеры платы дисплея: 80.0 мм х 36.0 мм х 13.5 мм

• Размер рабочей области (VA): 66.0 мм х 16.0 мм

• Размер символа: 2.96 мм х 5.56 мм

• Рабочая температура: от -20°C до +70°C

У дисплей Winstar WH1602D зашита кирилиця (CTK), то при обычной отправке слов вроде lcd.print("Тест") вы получите необъяснимые символы через особенности кодирования UTF-8 в среде Arduino IDE.

Вот адаптированная функция преобразования под данную конфигурацию:

🔌 Схема подключения к Arduino Uno / Nano
