Модуль GPS HolyBro M10, коннектор 10 pins

Модуль GPS HolyBro M10, коннектор 10 pins

GPS-модуль M10 - це сучасне багатосузірне GNSS-рішення на базі u-blox M10, створене для точної та стабільної навігації навіть у складних умовах польоту. Паралельна робота з GPS, Galileo, GLONASS та BeiDou забезпечує швидкий фікс позиції та впевнену навігацію під час високих швидкостей і різких маневрів.

Модуль обладнаний компасом IST8310, триколірним LED-індикатором, вбудованим бузером та аварійною кнопкою, що робить його повністю готовим до використання в професійних дрон-збірках. Підтримка кількох типів роз’ємів спрощує інтеграцію з різними політними контролерами, а стандартна швидкість обміну даними 115200 бод та частотою оновлення 5 Гц гарантує стабільний зв’язок.

Високочутлива керамічна патч-антена 25 × 25 мм з активним підсиленням забезпечує відмінний прийом сигналу та надійну роботу в будь-якому положенні дрона. Наявність резервного джерела живлення дозволяє виконувати теплий старт і швидше відновлювати фіксацію супутників.

GPS-модуль M10 перевірений у реальних тестах разом із іншими топовими моделями та довів свою здатність стабільно працювати на високошвидкісних дронах у режимі acro, забезпечуючи точне RTL та надійну роботу автономних місій.

• Модель: Holybro M10 GPS
• GNSS-приймач: u-blox M10
• Кількість одночасно підтримуваних GNSS: До 4 GNSS, BeiDou, Galileo, GLONASS, GPS, QZSS
• Діапазони GNSS : GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
• Компас: IST8310
• Протоколи виводу даних: UBX (u-blox), NMEA
• Точність позиціонування: 2,0 м CEP
• Частота оновлення навігаційних даних: До 25 Hz (одна GNSS-система), до 10 Hz (4 одночасні GNSS-системи)
• Система GNSS-диференціальної корекції: EGNOS, GAGAN, MSAS, WAAS
• QZSS: L1S
• Стандартна швидкість обміну даними (baud rate): 115200
• Вхідна напруга живлення: 4,7–5,2 V
• Типи роз’ємів: JST-GH, 10 pin, JST-GH, 6 pin, Molex 1,25 мм: 6 pin, 4 pin та 3 pin
• Антена: Керамічна патч-антена 25 × 25 × 4 мм
• Коефіцієнт підсилення антени: 1,5 dBi
• Підсилення LNA антени: 22 dB
• Споживана потужність: Менше 200 мА при 5 В
• Робочий температурний діапазон: −40…+80 °C
• Габаритні розміри: Ø50 × 14,4 мм
• Вага: 32 г
• Довжина кабелю: 27 см (кабель 42 см постачається окремо)

• Триколірний світлодіод (LED)
• Вбудований бузер
• Аварійна кнопка (Safety Switch)
• LNA MAX2659ELT + RF-підсилювач
• Перезаряджуваний конденсатор Farah
• Малошумний стабілізатор напруги 3,3 В

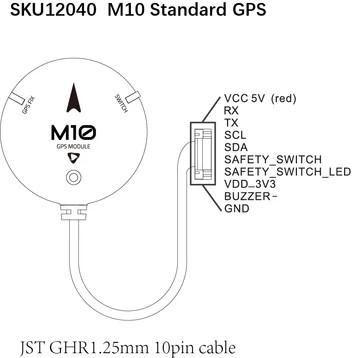

SKU12040 — Holybro M10 GPS (кабель JST GHR 1.25 мм, 10 pin): - Цей варіант є найпоширенішим. Даний конектор використовується з стандартними політними контролерами Pixhawk та підключається до 10-контактного порту “GPS Module” або “GPS1”.

• 1× GPS-модуль M10
• 1× Фіксоване карбонове кріплення GPS
