Модуль MB506 EVAL, микроволновый предделитель частоты 50 МГц-2,4 ГГц, 64 128 256 2,4 ГГц, новинка

Модуль делителя частоты MB506 EVAL (прескалер) 50 МГц-2,4 ГГц, 64 128 256 2,4 ГГц, новинка.

Особенности:
-Универсальное разделение частоты: прескалер предлагает коэффициенты деления частоты 64, 128 и 256 с помощью простой конфигурации DIP-переключателя.
-Стабильная выходная амплитуда: благодаря стабильной выходной амплитуде VOUT = 1,6 В (размах) MB506 обеспечивает надежную передачу сигнала.
-Прочная конструкция. Этот прескалер изготовлен из прочного материала печатной платы и имеет компактные размеры 6 x 3 x 1 см. Он рассчитан на долгий срок службы.
-Стабильность при высоких температурах: работая со стабильностью от -40 ℃ до +85 ℃, MB506 сохраняет производительность в различных средах.
-Широкий частотный диапазон: этот модуль прескалера MB506 охватывает диапазон от 50 МГц до 2,4 ГГц и поддерживает широкий спектр микроволновых приложений.

Характеристики:
Входная частота типичная: 50 МГц-2,4 ГГц (максимум до ~2.4–3 ГГц в зависимости от уровня сигнала)
Коэффициенты деления: 64, 128 или 256 (через двухбитный DIP-переключатель)
Выходная амплитуда: 1,0-1,6 Вpp+1/2VCC
Амплитуда входного сигнала: -16 дБм-5,5 дБм (чем выше частота, тем выше входные требования)
Стабильная выходная амплитуда VOUT = 1,6 В (пик-пик)
Полная схема синтезатора ФАПЧ на базе Fujitsu MB87006A, ИС синтезатора ФАПЧ.
Напряжение питания: 4,5 В – 5,5 В (номинальное 5 В)
Потребляемая мощность: около 90 мВт (ток ~18-20 мА)
Входной/выходной интерфейс: разъемы SMA (мама), импеданс 50 Ом
Широкий диапазон рабочих температур: от -40 до +85 градусов Цельсия
Цвет: зеленый
Материал: печатная плата
Размер: 6 х 3 х 1 см

Настройка коэффициента деления (S1)

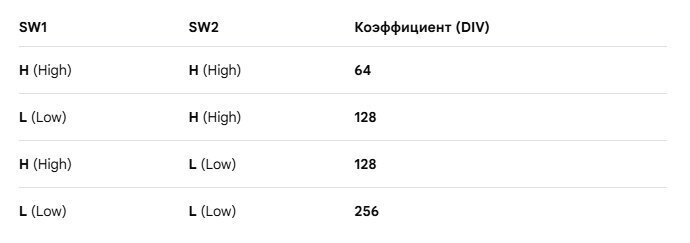

На плате установлен двухпозиционный DIP-переключатель (SW1, SW2), который позволяет выбрать нужный коэффициент деления согласно таблице, напечатанной прямо на текстолите:

Примечание: Положение "ON" на переключателе обычно соответствует логическому уровню L (Low), так как замыкает контакт на землю.

Применения:
Измерительные приборы — расширяют диапазон частотомеров (частотомеры) до 2.4 ГГц.
Радиолюбительские проекты (любительское радио) — интернет-частоты 2.4 ГГц (Wi-Fi, Bluetooth, интернет-частоты).
Синтезаторы частоты (PLL) — как часть петли фазовой автоподстройки (вместе с чипами типа MB87006A).
ДБС (спутниковое ТВ), кабельное ТВ, УВЧ-трансиверы.
Тестирование и отладка СВЧ-устройств.

Подключение
Питание: Подайте +5 В на контактную площадку +5V и соедините землю с площадкой GND.
Вход (RF in): Подайте исследуемый ВЧ-сигнал (амплитудой от -16 дБм до +5,5 дБм) на левый разъем SMA.
Выход (RF out): Снимите поделенный сигнал с правого разъема SMA для подачи на частотомер или контроллер.

В комплекте:
1 х модуль деления частоты.
