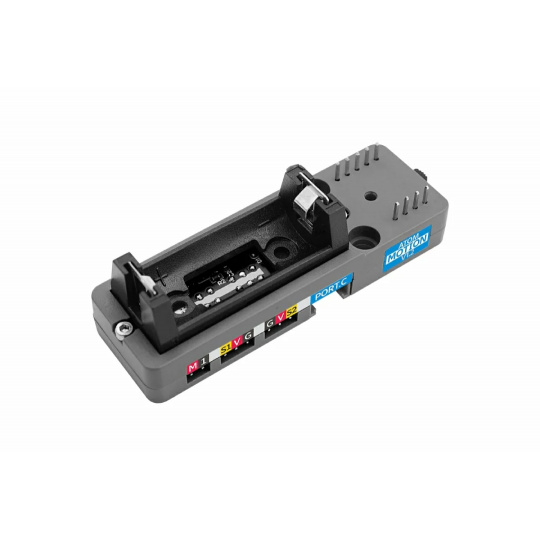

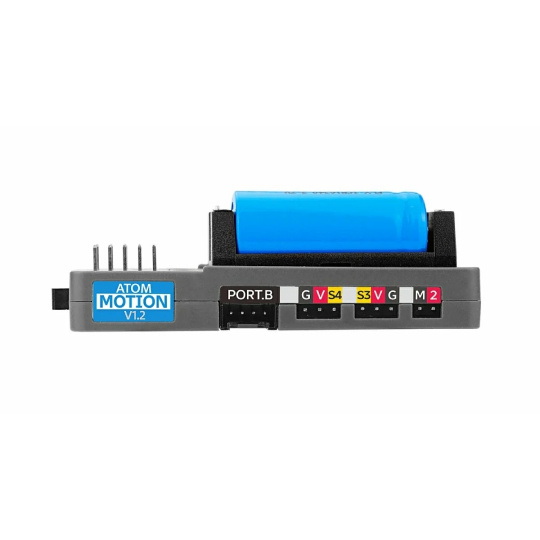

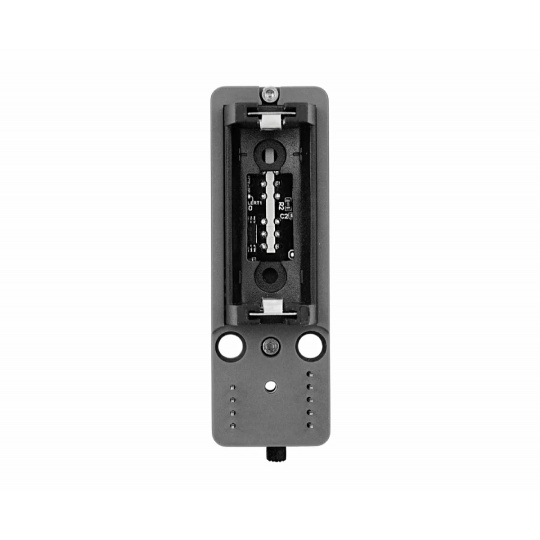

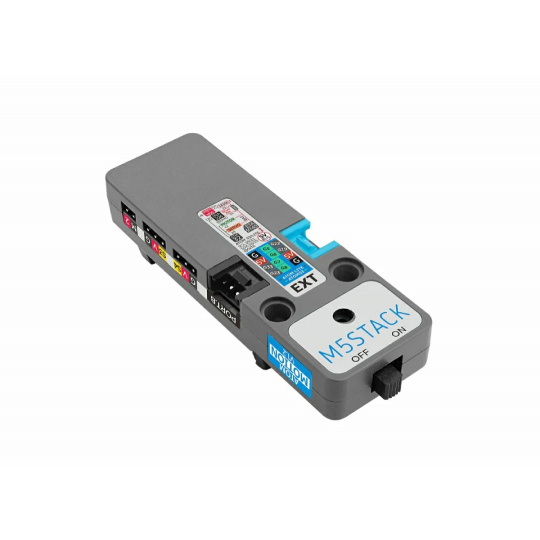

Atomic Motion Base v1.2 база питания и управления для модулей серии Atom M5Stack A090-V12

Atomic Motion Base v1.2 — этоусовершенствованная база питания и управленияРазработан для робототехнических и мобильных проектов с использованием контроллеров серии Atom. Интегрированные системы.STM32 и RZ7899обеспечить точное управление4 сервопривода и 2 двигателя постоянного тока, тогда какдва 4-контактных разъема с шагом 2 ммОбеспечивает быстрое подключение датчиков окружающей среды, таких как датчики температуры, влажности или освещенности. Питание осуществляется от сменной литий-ионной батареи 18350 емкостью900 мАч, поддерживаемый системой двойной защиты:Система DW01-Aзащищает от перезарядки, разрядки и короткого замыкания,микросхема INA226Контролирует напряжение, ток и мощность в режиме реального времени. Благодаря функциям защиты от перегрузки, выключателю питания и магнитному креплению, Atomic Motion Base v1.2сочетает в себе функциональность и безопасностьи удобство использования.

• Совместимость с серией Atom:Полная поддержка контроллеров Atom, AtomS3, Atom Lite и других контроллеров M5Stack.
• Контроллеры STM32 + RZ7899:надежное управление приводом с низкой задержкой
• 4 сервоканала:Независимое управление четырьмя сервоприводами с максимальным потреблением до 0,4 А на канал.
• 2-канальные двигатели постоянного тока:Поддерживает приводы с пиковым током до 1 А на канал.
• Встроенный аккумулятор 18350 (900 мАч):обеспечивает мобильность и энергетическую независимость
• Система DW01-A:Защита аккумулятора от перезарядки, разрядки и короткого замыкания.
• Монитор мощности INA226:Измерение напряжения, тока и мощности с высокой точностью.
• 4-контактные интерфейсы с шагом 2 мм:быстрое подключение датчиков и модулей расширения
• Независимый выключатель питания:удобное управление работой системы
• Программирование в UiFlow 1/2 и Arduino IDE

Atomic Motion Base v1.2 идеально подходит для таких проектов, как управление транспортными средствами постоянного тока, роботизированными манипуляторами, мобильными манипуляторами и дистанционно управляемыми исследовательскими платформами. Компактный дизайн и поддержка таких фреймворков, как UiFlow и Arduino, делают его отличным выбором как для любителей, так и для профессионалов.

Atomic Motion Base v1.2 — это не просто контроллер привода, а интеллектуальный источник питания для вашего проекта. Благодаря двум независимым схемам защиты (DW01-A и INA226) устройство обеспечивает полный контроль над состоянием батареи и безопасностью системы. Такие функции, как защита от перегрузки на выходе и точный контроль тока, делают его отличным решением для проектов, требующих надежности.

Компактная форма Atomic Motion Base v1.2 скрывает мощные возможности управления. Независимые каналы для сервоприводов и двигателей постоянного тока позволяют создавать сложные роботизированные манипуляторы, транспортные средства или мобильные платформы с несколькими степенями свободы. Благодаря двум 4-контактным разъемам с шагом 2 мм вы можете легко расширить свой проект, добавив дополнительные датчики и функции без необходимости модификации оборудования.

• Микроконтроллер: STM32F030F4P6
• Драйвер двигателя постоянного тока: RZ7899
• Система контроля напряжения/тока: INA226
• Система зарядки: ETA9740
• Система защиты аккумулятора: DW01-A
• Напряжение отсечки: заряд 4,14 В / разряд 2,5 В
• Защита от перегрузки: 5 В, 5 А
• Аккумулятор: Li-Ion 18350, 900 мАч (съемный)
• Ток полной нагрузки сервопривода: 3 А
• Пиковый ток двигателя постоянного тока: 1 А/канал
• Пиковый ток сервопривода: 0,4 А/канал
• Ток покоя: 4,04 В, 40,97 мкА
• Зарядный ток: 5 В, 1,18 А
• Рабочая температура: от 0°С до 40°С.
• Размеры: 75,4 х 24 х 20,7 мм.
• Вес: 41 г (с аккумулятором)

• 1 х Atomic Motion Base v1.2
• 1 литий-ионный аккумулятор 18350 (900 мАч)
