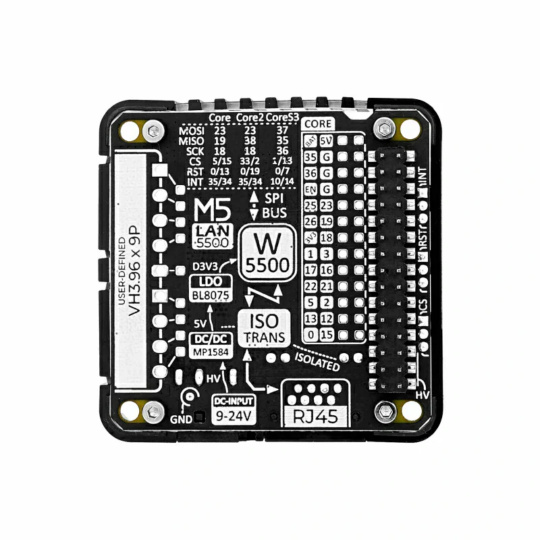

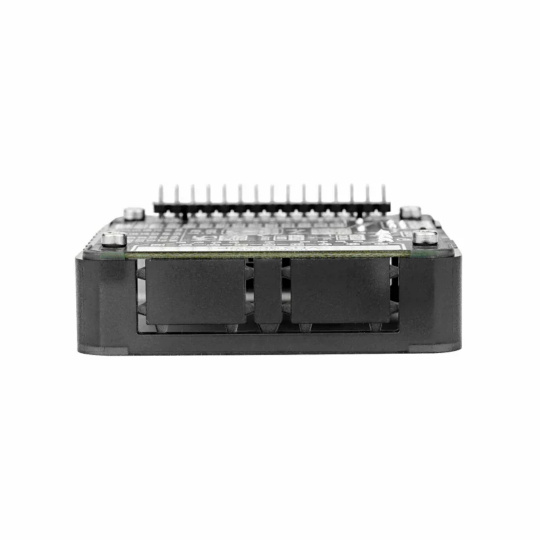

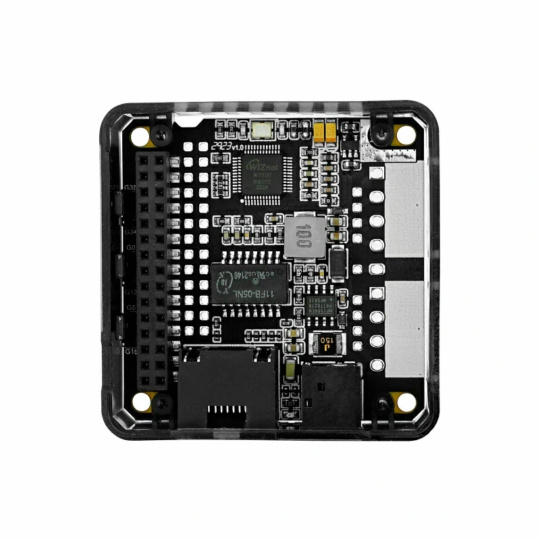

Модуль LAN 13.2 модуль связи W5500 для модулей разработки M5Core M5Stack M136

Модуль локальной сети 13.2компактный и функциональный модуль связина основечип W5500- аппаратный TCP/IP-контроллер с поддержкой интерфейса SPI. Модуль позволяет реализовать быстрое подключение.Ethernetв проектах микроконтроллеров без необходимости реализации сетевого стека в коде. Поддерживает протоколыTCP, UDP, IPv4 и имеет внутренний буфер данных.для эффективного управления пакетами. Благодаря использованию изолированного сетевого трансформатора модуль защищает систему от электромагнитных помех и обеспечивает безопасность подключения. Модуль LAN 13.2 обеспечивает питание черезРазъем постоянного тока(от 9В до 24В) иDC-DC преобразовательЭто обеспечивает стабильную работу в различных условиях электропитания. Встроенный перемычка позволяет выбрать активный чип и одновременно использовать два модуля для поддержки двух Ethernet-соединений.

• Встроенный контроллер W5500:Аппаратная поддержка стеков TCP/IP, UDP и IPv4.
• SPI-интерфейс: простой способ связи с микроконтроллерами
• Порт RJ45 10/100 Мбит/с:адаптивная сетевая связь
• Изолированный сигнальный трансформатор:улучшенная стабильность и устойчивость к помехам
• Питание от разъема постоянного тока 9–24 В:совместимость с широким диапазоном напряжений
• Схема DC-DC преобразователя:стабилизация напряжения для внутренних систем
• Перемычка выбора микросхемы:возможность работать с двумя модулями одновременно
• 4-контактный разъем с шагом контактов 3,96 мм:обеспечивает интеграцию с дополнительными устройствами

Модуль LAN 13.2 подходит для промышленной автоматизации, систем сбора данных, удаленного мониторинга, шлюзов IoT и встроенных коммуникационных систем. Он может использоваться в проектах с открытым исходным кодом, коммерческих продуктах и образовательных платформах везде, где требуется стабильное сетевое соединение.

Разработанный для использования в суровых промышленных условиях, модуль может применяться для сбора данных, передачи данных по протоколу RS485 в Ethernet, в качестве сетевого шлюза, HTTP-сервера или TCP-клиента. Поддерживая питание от 9 до 24 В и имея компактные размеры, он идеально подходит для мобильных, промышленных и образовательных приложений.

Благодаря контроллеру W5500 и проверенной технологии связи SPI, модуль LAN 13.2 представляет собой надежное решение для интеграции Ethernet с микроконтроллерами. Буферизация данных, изоляция сигналов и низкое энергопотребление делают его идеальным решением для устройств IoT, требующих надежного сетевого соединения.

• Ethernet-контроллер: W5500 (аппаратный TCP/IP)
• Сетевой интерфейс: RJ45, адаптивный 10/100 Мбит/с
• Интерфейс связи: SPI
• Диапазон напряжения питания: от 9 В до 24 В (разъем постоянного тока)
• Сигнальный трансформатор: изолированный, 100 Мбит/с
• Дополнительный порт: 4-контактный с шагом 3,96 мм (для модулей расширения)
• Рабочая температура: от 0°С до 40°С.
• Размеры: 54 x 54 x 13,2 мм
• Вес: 29,6 г

• 1x модуль LAN 13.2
• 2x 4-контактных разъема с шагом 3,96 мм (штекер)
• 2x 4-контактных разъема с шагом 3,96 мм (гнездо)
