Характеристики и описание
| Вес упаковки | 0,015 кг |
|---|---|
| Высота упаковки | 1,8 см |
| глубина упаковки | 15 см |
| Ширина упаковки | 7,5 см |
Наложение с синим монохромным дисплеемOLED 0,66 дюймас разрешением 64 x 48 пикселей для модуля Particle Photon. Полоски с золотыми контактами припаяны к плате на заводе, и вам останется только подключить основной модуль. Кроме того, на плате имеются отверстия для контактов GPIO модуля.

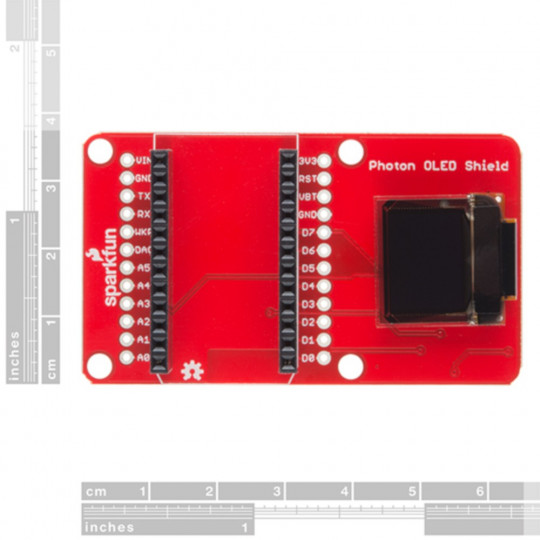

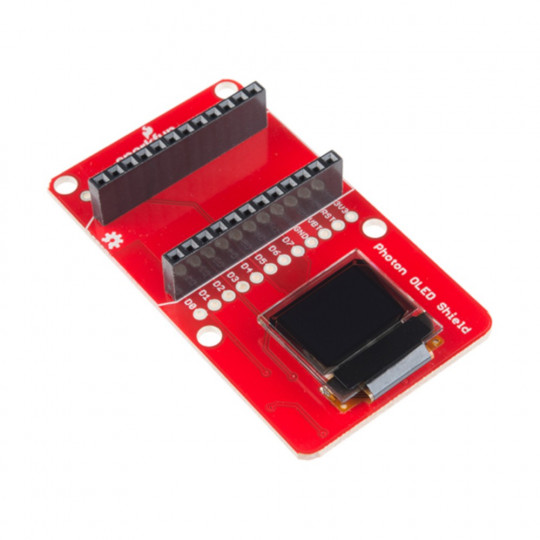

OLED-экран для Photon Micro — SparkFun DEV-13628.
Режим работы | Контакт BS1 | Контакт BS2 |
|---|---|---|
| СПИ | 0 | 0 |
| I2C | 1 | 0 |
| 8-битный параллельный (6800) | 0 | 1 |
| 8-битный параллельный (8080) | 1 | 1 |
На накладке припаяны позолоченные полоски для удобного подключения модуля Photon. На другой стороне платы имеются перемычки:
- VD/VB — перемычка, позволяющая переключать питание с основного блока питания на питание от батареи.
- Диоды D1/D2 следует закоротить при использовании I2C.
- D/C — при использовании 3,3 В закоротите 1, а при использовании 0 В закоротите 0. При использовании SPI оставьте перемычку открытой.
- BS1 и BS2 — перемычки, определяющие используемый интерфейс SPI или I2C
- Дисплей: монохромный OLED
- Диагональ: 0,66 дюйма
- Разрешение: 64 x 48 пикселей
- Способ связи: SPI или I2C
- Паяные позолоченные разъемы
- Совместимость с: Photon и Core
В экранирующем слое припаяны позолоченные выводы.
