USB-UART TTL PL2303 преобразователь - разъем microUSB - Waveshare 24681
Код: 800412173В наличии
348 ₴
Доставка
Подписка на доставку SmartБесплатно — в отделения Новой почты
Нова Пошта
Оплата и гарантии
Безопасная оплата картойБез переплат
Prom гарантирует безопасность
Вернем деньги при отказе от посылки
Оплатить частямиБез переплат*, от 58 ₴/мес.
Наложенный платежНова Пошта
Оплата на счетIBAN UA133220010000026004340046026
Характеристики и описание
Основные атрибуты
| Производитель | Arduino |
|---|
Пользовательские характеристики
| Конвертер - Интерфейс | UART |
|---|---|
| Конвертер - Розетка | микроUSB |
| Конвертер - Система | PL2303 |
| Вес упаковки | 0,009 кг |
| Высота упаковки | 11 см |
| глубина упаковки | 0,5 см |
| Ширина упаковки | 7 см |
Практичный преобразователь, обеспечивающий бесперебойную связь между последовательными интерфейсами.микроUSB и UARTна уровнеТТЛИспользуя современный чипPL2303GSобеспечивает стабильную передачу данных. Напряжение интерфейса UART может быть1,8 В / 2,5 В / 3,3 В / 5 ВПреобразователь оснащен тремя светодиодными индикаторами: TXD, RXD и PWR, что упрощает контроль состояния передачи. Он идеально подходит для различных проектов на микроконтроллерах, включая Arduino и другие подобные устройства.
USB - UART TTL преобразователь PL2303 - разъем microUSB - Waveshare 24681.
На плате установлены разъемы с шагом 2,54 мм.
- Новая версия системы V2 - PL2303GS
- Обмен данными между последовательными интерфейсами microUSB и UART на уровне TTL.
- Используется для обмена данными между компьютером и микроконтроллерной системой или для программирования плат с последовательным интерфейсом.
- Три режима питания VCCIO
- Светодиодные индикаторы для удобного контроля состояния передачи.
- Не подходит для прямого подключения к цепям RS232.
Внимание!
Модуль совместим ТОЛЬКО с уровнем TTL. Во избежание повреждений не подключайте его напрямую к цепи RS232.
- VCCIO — источник питания 3,3 В или 5 В, выбираемый с помощью перемычки.
- GND - системное заземление
- TXD — контакт передатчика UART, подключается к MCU.RX (направление сигнала: MCU.RX).<< PL2303 << PC.TX)
- RXD — контакт приёмника UART, подключается к MCU.TX (направление сигнала: MCU.TX >> PL2303 >> PC.RX)

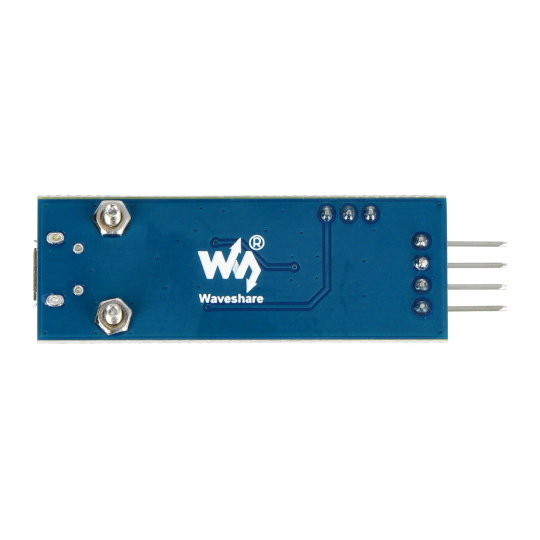

Модуль на базе микросхемы PL2303GS.

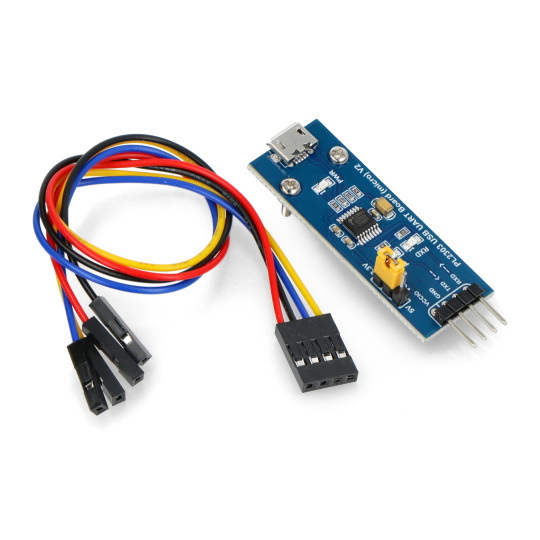

Элементы, входящие в набор.
- Тип модуля: преобразователь
- Тип преобразования: microUSB - UART TTL
- Встроенный чип: PL2303GS
- Поддерживаемые системы: Windows XP/7/8/10/11 и более новые версии.
- 3 светодиода: TXD LED, RXD LED, PWR LED
- Режим питания 3x VCCIO с помощью перемычек:
- VCCIO-5V: выход 5 В
- VCCIO-3.3V: выходное напряжение 3,3 В
- Настраиваемое напряжение с помощью перемычек: 1,8 В / 2,5 В / 3,3 В / 5 В
- Размеры модуля: 48,26 x 16,51 мм
- USB - преобразователь UART TTL PL2303 - разъем microUSB - Waveshare 24681
- 4-контактный соединительный кабель
