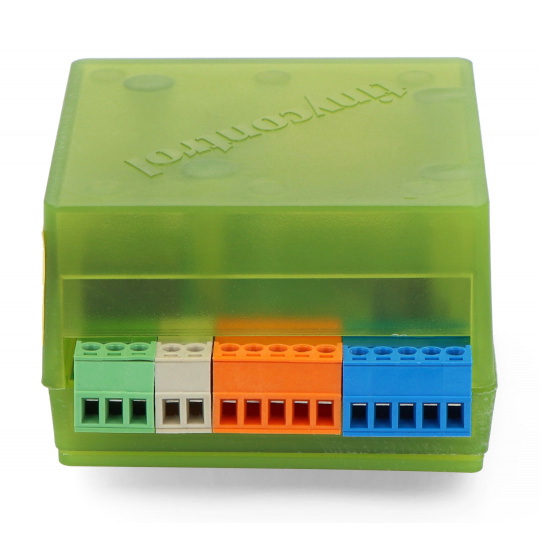

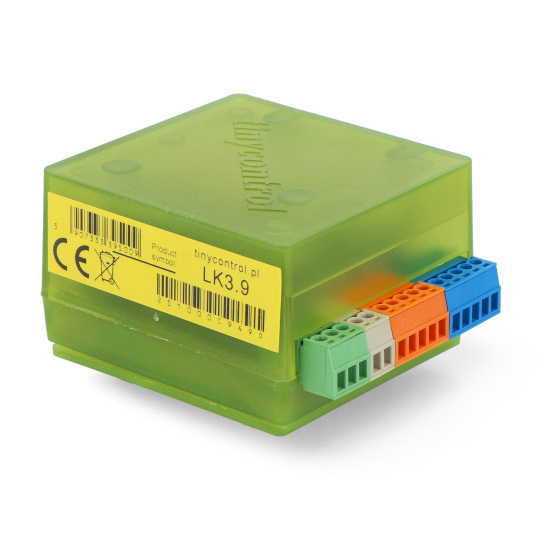

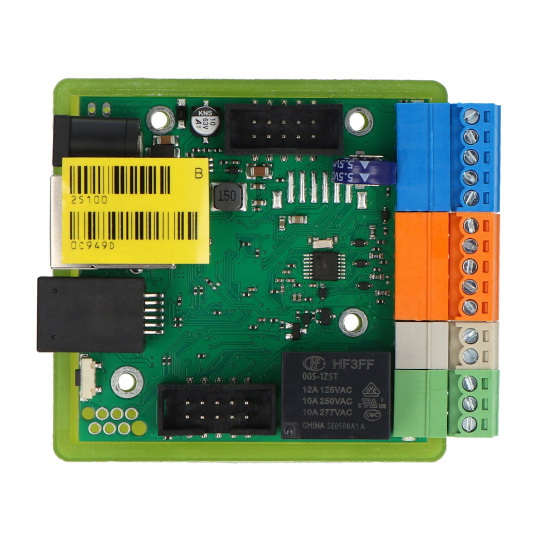

Tinycontrol-111 LAN-контроллер LK3.9 HW цифровой ввод/вывод / 1-wire / I2C

Это устройство выступает в роли веб-сервера. Оно позволяет получать показания датчиков и дистанционно управлять шестью выходами. Эта версия имеет множество улучшений по сравнению с версией V2, включая усилители сигналов, поддержку шины I2C, современный веб-сервер, расширенную таблицу событий и планировщик, а также новый протокол связи: MQTT. Питание платы может осуществляться через PoE. LAN-контроллер функционирует как простая система домашней автоматизации. В настоящее время используется аппаратная версия контроллера LK3.9.

Контроллер LK3.9 LAN подходит для простых задач домашней автоматизации. Он может отслеживать состояние установки, измерять потребление возобновляемой энергии или выступать в качестве счетчика энергопотребления для различных устройств. Его можно использовать различными способами в зависимости от потребностей заказчика.

В этом модуле по сравнению с версией V2 внесен ряд улучшений.

• Усилители для измерения слабых сигналов, позволяющие, например, измерять переменный ток.
• Поддержка шины I2C
• Новый протокол связи MQTT позволяет удаленно собирать, обрабатывать и просматривать данные, а также управлять выводом, когда модуль расположен за маршрутизатором.
• Веб-сервер с расширенными функциями: новое меню и обширные возможности настройки.
• Расширенная таблица событий, позволяющая проверять условия на двух входах.
• Новый планировщик с виртуальным выходом EVNT, который можно использовать в таблице событий, что позволяет легко программировать время и обстоятельства активации события, а также устанавливать конкретную дату.
• MQTT-сервер
• Сбор данных, поступающих от датчиков контроллера локальной сети, и их отображение в виде графиков: графики, списки.
• Настройки фильтра для входящих данных при отправке сообщений MQTT: Формат/Фильтр/Тема (например, управление выходными сигналами одного устройства на основе показаний другого).
• Управление на основе временных настроек при большом количестве событий: управление задачами.
• Управляйте контроллером локальной сети через мобильное приложение или веб-сайт — независимо от места подключения в сети.
• Watchdog — возможность мониторинга 6 устройств, больше параметров настройки.
• Аналоговые входы INPA1-2 имеют диапазон напряжения 5 В / 55 В.
• монтаж на DIN-рейку

• Функция мониторинга интернет-провайдера проверяет Ethernet-соединение и перезагружает устройства.
• Регулировка комнатной температуры
• Дистанционное управление освещением
• Включение и выключение с помощью настенного выключателя или пульта дистанционного управления.
• Контроль напряжения питания и переключение на резервный источник.
• Дистанционное включение удаленных устройств
• Измерения параметров работы солнечных батарей, ветротурбин и т. д.
• управление зарядкой аккумулятора
• Измерение энергопотребления приемниками переменного тока
• Контроль и регулирование температуры и влажности в теплицах
• и многие другие

• Напряжение питания: от 8 В до 55 В
• Потребляемая мощность: 0,5 Вт (без подключенных реле)
• Источник питания:
• Внешний источник питания постоянного тока 5,5/2,5 мм
• PoE (Power over Ethernet)
• Интерфейсы: Ethernet 10/100 Мбит/с, Wi-Fi 802.11n, RS485 Modbus RTU
• 2 аналоговых входа с переключаемым коэффициентом усиления: измерение в диапазоне от 1 мВ до 33 В.
• 2 аналоговых входа с переключаемым коэффициентом усиления: измерение в диапазоне от 1 мВ до 55 В.
• 2 аналоговых входа до 3,3 В: для измерения постоянного тока с помощью дополнительных датчиков.
• 1 цифровой вход в стандарте 1-Wire и I2C: от 4 до 6 датчиков DS18B20 и до 2 датчиков I2C.
• Поддержка датчиков температуры и влажности AM2320 и BME280.
• 4 логических входа: датчики состояния и импульсные датчики.
• 1 реле: NC, NO и C
• 1 транзисторный выход: управление устройствами с током до 1 А
• 4 выхода для коммутации транзисторов, реле и т. д.
• 4 ШИМ-выхода с управлением сервоприводами (после модернизации)
• Интерфейс UART: для связи, например, с инверторами (например, Duraluxe).
• Взаимодействие с модулями связи LoRa и GSM — возможность отправки SMS (после обновления).
• Измерение температуры и напряжения питания на плате.
• Возможность загрузить собственный веб-сайт (после обновления).
• Войдите в систему как администратор (в настройках) или как пользователь (только для просмотра).
• Таблица событий с возможностью проверки двух условий
• Протоколы связи: SNMP, HTTP GET/POST-запрос и MQTT.
• Возможность сбора данных в облаке (после обновления)
• Возможность дистанционного управления выходами устройства даже при его нахождении за маршрутизатором через облако, в том числе со смартфона (после обновления).

• Реле: 255 В переменного тока / 10 А
• Рабочая температура: от -20°C до 85°C
• Размеры: 66 x 79 x 40 мм
• Вес: 90 г
