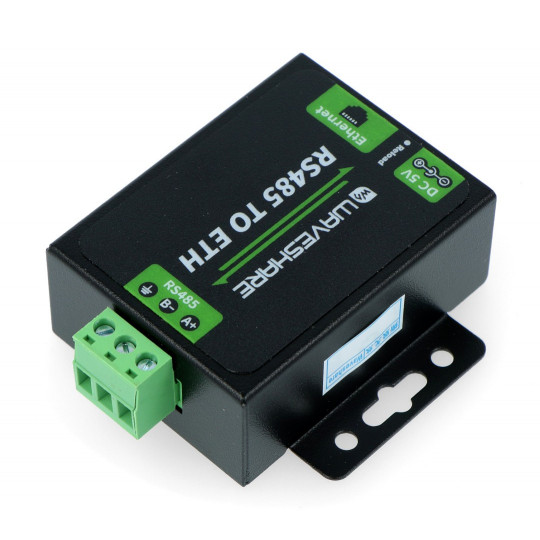

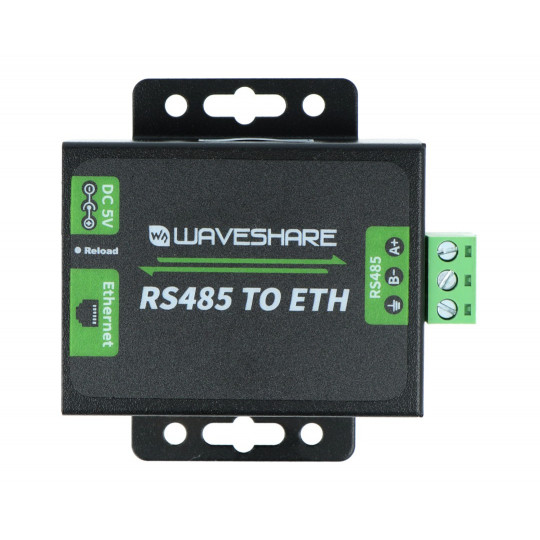

RS485 - Ethernet - Cortex M0 - преобразователь Waveshare 16529

Устройство, обеспечивающее связь между интерфейсом.RS485и Ethernet RJ45. Модуль настраивается через веб-сайт, AT-команды, последовательный протокол и сетевой протокол. Он основан на процессоре.ARM Cortex M0 32-бит. Поддерживает следующие режимы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент.

RS485 — преобразователь Ethernet.

• ПроцессорARM Cortex M032-битный.
• Интерфейс Ethernet 10/100 Мбит/с с автоматическим определением MDI/MDIX — поддерживает как прямые, так и перекрестные кабели.
• Возможность изменения скорости передачи данных по интерфейсу RS485 (от 600 бит/с до 230,4 Кбит/с), поддерживает пять вариантов проверки четности: Нет, Нечетное, Четное, Маркировка, Пробел.
• Доступные режимы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент (поддерживает GET и POST).
• Настройка: через веб-сайт, AT-команды, последовательный протокол и сетевой протокол.
• Это позволяетконфигурация пакетов пульсаУбедитесь, что соединение установлено правильно для корректного приема данных от датчика.
• Это позволяетнастройка пакетов регистрацииавтоматически передавая зарегистрированный пакет в качестве идентификатора после установления соединения, что позволяет различать устройства.
• Страницу конфигурации модуля можно свободно редактировать.

• Поддерживаетпротокол, аналогичный RFC2217может взаимодействовать с устройствами, параметры последовательного порта которых (скорость передачи данных, битовая глубина и т. д.) могут изменяться.
• МеханизмKeepAlive, обнаруживает прерывания соединения и автоматически восстанавливает их.
• Поддерживаетперезагрузка по истечении времени ожидания.
• Распознает доменное имя DNS, настраиваемый DNS-сервер
• Поддерживает DHCP, автоматическое назначение IP-адреса или фиксированный IP-адрес
• Прошивка обновляется через сеть
• Сброс устройства к заводским настройкам осуществляется программным или аппаратным способом.
• У него есть MAC-адрес, который можно редактировать.
• Доступное программное обеспечение: программное обеспечение для настройки модулей, инструмент тестирования TCP/UDP, виртуальный последовательный порт VCOM.
• Пример кода: хост-компьютер (сокет), VB, C++, Delphi, Android, iOS и т. д.

Габариты преобразователя указаны в мм.

• Ethernet:
• Разъем: 4-контактный RJ45
• Скорость: 10 / 100 Мбит/с
• Защита интерфейса: электромагнитная изоляция 1,5 кВ.
• Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-клиент
• Кэш TX: 6 Кб
• Кэш приема: 4 Кб
• RS485:
• Разъем: винтовой (A+, B-, GND)
• бит данных: 5 бит, 7 бит, 8 бит
• стоп-бит: 1, 2
• Бит четности: Нет, Нечетный, Четный, Марка, Пробел
• Скорость передачи: от 600 бит/с до 230,4 кбит/с
• Кэш приема: 800 байт
• Защита интерфейса:
• 2 кВ ESD
• резистор 2,2 кОмΩ

• Источник питания:
• Напряжение питания: от 5 В до 7 В (рекомендуется 5 В)
• Номинальный ток: 150 мА при 5 В.
• Потребление энергии:< 1 W
• Защита интерфейса: от перенапряжения и электростатического разряда.
• Среда:
• Рабочая температура: от -25°C до 75°C
• Температура хранения: от -40°C до 105°C

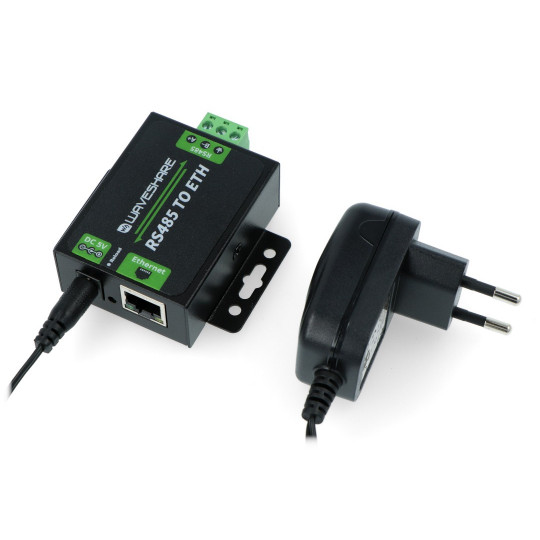

В комплект также входит блок питания 5 В/1 А для питания преобразователя.
