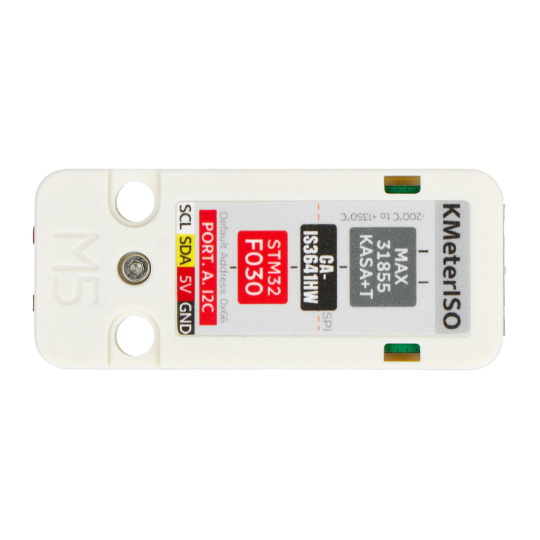

Kmeter Unit - датчик температуры с термопарой - MAX31855 - Модуль расширения блока для модулей разработки M5Stack

МодульИзоляционный блок Kmeterпредставляет собой встроенный датчик термопары К-типа, который сочетает в себе функции сбора данных, изоляции и связи. Он использует макетSTM32F030и 14-битная цифровая схема преобразования термопарыMAX31855 НАЛИЧНЫЕ + Тдля точного измерения и преобразования температуры. Микроконтроллер на базе STM32F030 поддерживает сбор данных и интерфейс связи I2C. Изолятор сигнала используется для изоляции сигналов.CA-IS3641HW. Устройство позволяет использовать термопары с диапазоном измеренияот -200°С до 1350°С, используя стандартный интерфейс K-типа. Этот модуль используется для сбора, контроля и мониторинга температурных данных.

• Мощное ядро ARM Cortex-M0 для STM32F030 с поддержкой обновления прошивки по протоколу I2C.
• Цифровая система обработки данных с термопар MAX31855KASA+T с разрешением 0,25 °C и точностью ±2%.
• Поддерживает датчики K-типа с диапазоном измерения от -200°C до 1350°C.
• Адрес интерфейса связи I2C: 0x66
• Изоляция сигналов для повышения стабильности, безопасности и надежности.
• Совместимость с платформами разработки Arduino и UIFlow.

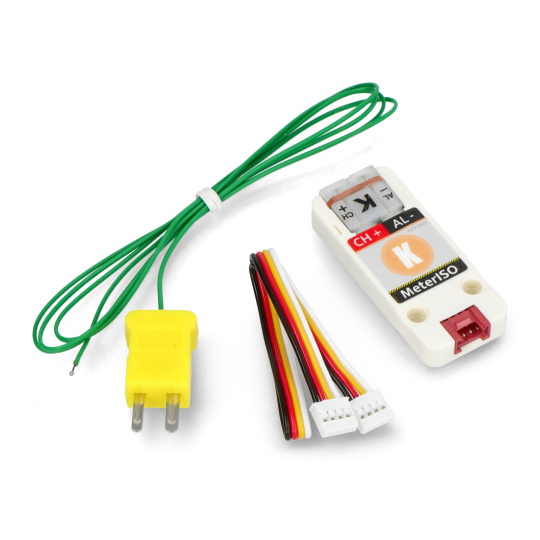

• 1x Изоляционный блок K-метра
• 1 термопарный зонд К-типа (диапазон измерения от -50°C до 250°C, длина кабеля 1 м)
• 1 кабель HY2.0-4P (20 см)

• Производитель: M5Stack
• Модель: U133-V11
• Микроконтроллер: STM32F030, ARM Cortex-M0, 48 МГц,
• Флэш-память: 64 КБ
• Память SRAM: 4K
• Система датчиков температуры: MAX31855KASA+T
• Схема изоляции сигнала: CA-IS3641HW
• Разрешение: 14 бит
• Диапазон рабочих температур термопары: -200–1350 °C
• Тип термопары: K
• Максимальная частота дискретизации: 10 Гц
• Диапазон тактовой частоты интерфейса SPI: до 5 МГц.
• Точность измерения: ±2°C
• Размеры: 56 мм x 24 мм x 9,6 мм
• Вес: 10,1 г
