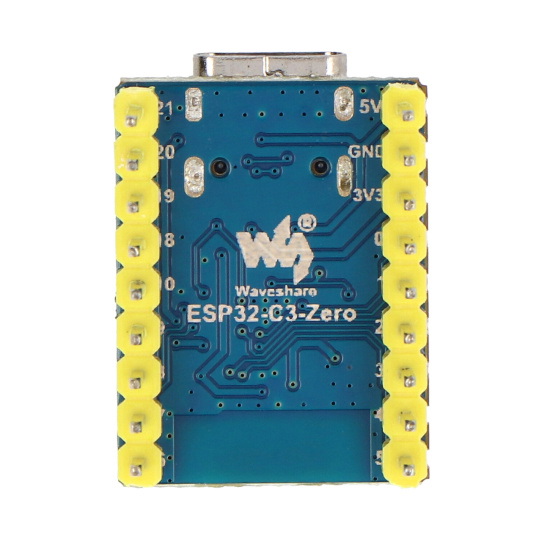

ESP32-C3-Zero-M плата разработки WiFi/Bluetooth с разъемами ESP32-C3FN4 Waveshare 25532

ESP32-C3-Zero-M — это миниатюрная плата для разработки, созданная на основе данной системы.ESP32-C3FN4Характерной чертой является одноядерный процессор.RISC-V 32-битПлата, способная работать на основной частоте до 160 МГц. Благодаря поддержке Wi-Fi и Bluetooth, она упрощает разработку приложений, осуществляющих беспроводную связь. Плата предлагает400 КБ SRAM, 384 КБ ROM и 4 МБ Flash-памятиОснащен керамической антенной 2,4 ГГц, стабилизатором напряжения CAT6219-330TD-GT3 LDO, светодиодами TX и RX, а также кнопками сброса и загрузки прошивки. Имеет порт USB-C и 15 настраиваемых контактов GPIO. ESP32-C3-Zero-M — этоверсия с припаянными разъемамиПри этом также доступен вариант ESP32-C3-Zero без контактного разъема. Плата поддерживает языки программирования C/C++ и MicroPython, что делает ее совместимой с такими средами, как...Arduino IDE и ЭСП-ИДФ, Предлагая полный набор инструментов разработки и обучающих материалов, которые помогут вам начать работу, это идеальный инструмент для дизайнеров и инженеров, разрабатывающих приложения для Интернета вещей и другие проекты в области беспроводной связи.

ESP32-C3-Zero-M — плата разработки WiFi/Bluetooth с разъемами — ESP32-C3FN4 — Waveshare 25532.

• ESP32-C3FN4 оснащен 32-разрядным одноядерным процессором RISC-V с частотой 160 МГц.
• Поддерживает Wi-Fi 2,4 ГГц и Bluetooth 5, обеспечивая беспроводную связь.
• Он оснащен 400 КБ оперативной памяти SRAM, 384 КБ ПЗУ и 4 МБ флэш-памяти.
• Гибкие параметры синхронизации, независимые настройки питания модулей и другие функции управления обеспечивают низкое энергопотребление в различных сценариях.
• Он подключается через USB-C и имеет 15-контактный разъем GPIO с возможностью настройки.
• Поддержка нескольких интерфейсов связи, включая 3 SPI, 1 I2C, 2 UART, 1 I2S, 2 АЦП и т. д.

• Создание приложений IoT благодаря поддержке Wi-Fi и Bluetooth.
• Проекты, связанные с беспроводной связью, такие как удаленное управление устройствами, передача данных или мониторинг.
• Прототипирование и разработка приложений SMD благодаря возможности прямой пайки на несущих платах.
• Создавайте проекты, используя языки программирования C/C++ или MicroPython, пользуясь обширными ресурсами для разработки и учебными пособиями.

Микроконтроллер ESP32-C3FN4, который имеет одноядерный процессорRISC-V 32-битный, способный работать на частоте до160 МГц. Этот микроконтроллер обеспечивает достаточную вычислительную мощность для обработки данных, управления беспроводной связью и выполнения сложных задач. Благодаря низкому энергопотреблению он идеально подходит для применений, где важны мобильность и энергосбережение.

Плата разработки предлагает широкие возможности программирования исовместимость с различными средами программирования, что обеспечивает гибкость при разработке программного обеспечения. Можно программировать, используя популярные среды, такие какArduino IDE, ESP-IDF, MicroPython и CircuitPython.

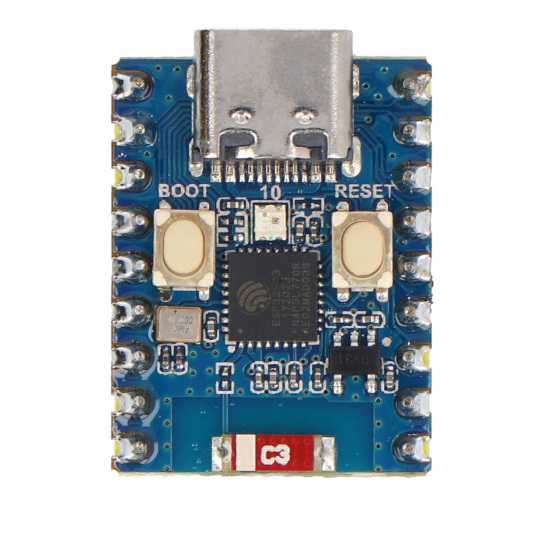

Расположение элементов на доске.

1. порт USB-C
2. Кнопка BOOT
3. Кнопка СБРОС
4. RGB-диод WS2812
5. Линейный стабилизатор напряжения CAT6219-330TD-GT3
6. Одноядерный процессор ESP32-C3FN4
7. Керамическая антенна 2,4 ГГц

• Производитель: Waveshare
• Модель: ESP32-C3-Zero-M
• Микроконтроллер: ESP32-C3FN4
• Процессор: одноядерный RISC-V 32-битный, 160 МГц
• Беспроводная связь: Wi-Fi 2,4 ГГц, Bluetooth 5 (LE)
• Память: 400 КБ SRAM, 384 КБ ROM, 4 МБ Flash.
• Интерфейсы связи: 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC.
• GPIO: 15 контактов
• USB-порт: USB-C
• Встроенная антенна: да, керамическая антенна.
• Программирование: CircuitPython, MicroPython, Arduino IDE и ESP-IDF
• Плата с заводской пайкой разъема.
• Размеры: 23,5 x 18 мм

Размеры платы ESP32-C3-Zero-M.
