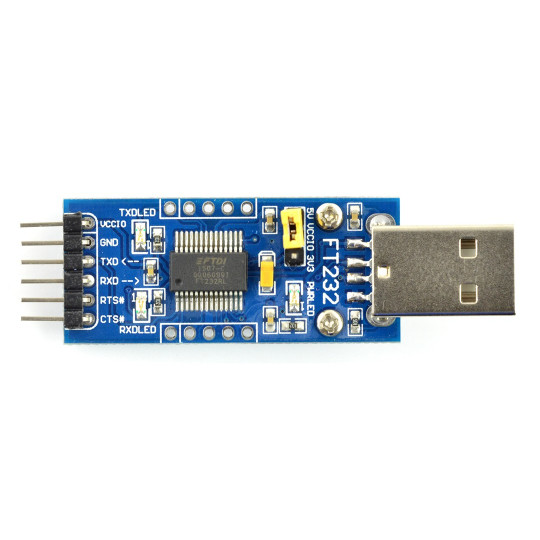

USB-UART преобразователь FTDI FT232RL - USB-разъем - Waveshare 6170
Код: 2998405512В наличии
723 ₴
Доставка
Подписка на доставку SmartБесплатно — в отделения Новой почты
Нова Пошта
Оплата и гарантии
Безопасная оплата картойБез переплат
Prom гарантирует безопасность
Вернем деньги при отказе от посылки
Оплатить частямиБез переплат*, от 120 ₴/мес.
Наложенный платежНова Пошта
Оплата на счетIBAN UA133220010000026004340046026
Характеристики и описание
Основные
| Тип | Кабель |
|---|
Пользовательские характеристики
| Конвертер - Интерфейс | UART |
|---|---|
| Конвертер - Розетка | USB |
| Конвертер - Система | FT232RL |
| Тест | 4 |
| Вес упаковки | 0,013 кг |
| Высота упаковки | 1,6 см |
| глубина упаковки | 10 см |
| Ширина упаковки | 7 см |
Конвертер позволяеткоммуникацияМодуль, работающий между двумя популярными последовательными интерфейсами: USB и UART.FT232RL,Работает с Windows 7 и Windows 8/8.1/10.
Модуль поставляется в комплекте с6-контактный гнездовой кабель и необходимые контакты.
Этот модуль можно использовать для обмена данными между компьютером и микроконтроллерной системой или для программирования плат с последовательным интерфейсом, таких как Arduino или STM32Discovery. В операционной системе он отображается как виртуальный COM-порт. Он имеет три светодиода, указывающих на питание, передачу данных и прием данных.
Устройство работает при напряжении 3,3 В и 5 В. Выбор напряжения осуществляется с помощью перемычки. На плате имеются разъемы с шагом 2,54 мм, которые подходят для макетной платы или позволяют осуществлять проводное подключение. На контакты VCCIO, GND, TXD, RXD, RTS# и CTS# предварительно припаяны позолоченные разъемы с шагом 2,54 мм. Остальные контакты необходимо приобрести отдельно и припаять самостоятельно.
Описание выводов схемы приведено в таблице.
| Приколоть | Описание |
|---|---|
| VCCIO | Выбор источника питания: 3,3 В или 5 В осуществляется с помощью перемычки. |
| НД | Масса системы. |
| TXD | Контакт передатчика UART. |
| РХД | Контакт приемника UART. |
| РТС# | Сигнал управления запросом на отправку данных / сигнал подтверждения связи. |
| CTS# | Отправьте управляющий сигнал, подробности в файле . |
| ПЕРЕЗАГРУЗИТЬ# | Сигнал сброса активируется низким уровнем сигнала. |
| ДКД# | Сигнал скорой помощи, подробности в . |
| DSR# | Сигнал готовности данных, подробности в . |
| РИ# | Входной сигнал индикатора управления, подробности в . |
| DTR# | Сигнал управления готовностью данных / сигнал подтверждения. |
| CBUS0 - 4 | Настраиваемые контакты CBUS, подробности в . |
