BleBox SwitchBox v3 - реле Wi-Fi 230 В - приложение для Android/iOS

Готовый малогабаритный модуль позволяет управлять домашними устройствами. 230Вс мощностью до3 кВт. Драйвер BleBox SwitchBox v3 также позволяет измерение потребляемой энергии, что облегчает идентификацию самого дорогого устройства и, таким образом, позволяет контролировать потребление энергии в вашем доме или компании. Управление осуществляется через сеть.Wi-Fiс помощью приложения wBox для мобильных устройств из любой точки мира. Устройство имеет резьбовые соединения для установки кабеля. Небольшие размеры позволяют разместить его в электрической коробке.

Устройство имеет винтовые соединения для крепления кабелей, а небольшие габариты позволяют закрывать модуль в электрокоробке.

Перед установкой контроллера необходимо...отключите напряжениев цепи под напряжением. Устройство BleBox SwitchBox следует устанавливать в месте, защищенном от внешних воздействий и недоступном для третьих лиц.

Схема подключения контроллера.

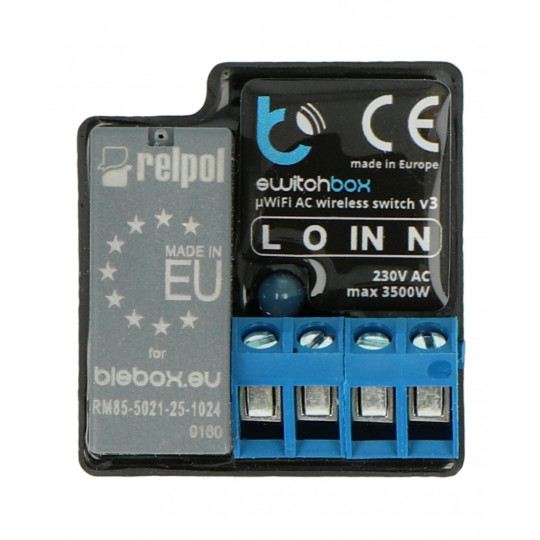

Модуль контроллера имеетчетыре вступленияв виде винтовых соединителей, к которым провода можно подсоединить с помощью отвертки:

• L- Фазовый провод источника питания 230 В.
• O- выходное напряжение реле.
• В- Возможность подключения внешнего выключателя; вторая линия выключателя должна быть подключена к нейтральной линии 230 В, обозначенной символом N.
• N- источник питания, нейтральный провод - заземление.

После того, как устройство будет правильно подключено и питание подключено, необходимо выполнить настройку. Для этого подключитесь к беспроводной сети устройства с именем "swtichBox-xxxxxxxx", где ""xxxxxxxx" — это серийный номер устройства.затем используя или Вам необходимо скачать приложение.После запуска приложения устройство отобразится в верхней части экрана, рядом с его названием будет стоять знак «+». Для первоначальной настройки устройства нажмите на название устройства по умолчанию.

Вы также можете настроить устройство через веб-сайт. Для этого подключитесь к беспроводной сети устройства, затем просто откройте веб-браузер и введите IP-адрес устройства:http://192.168.4.1.Откроется страница настроек, где вам нужно будет выбрать свою домашнюю сеть Wi-Fi и ввести пароль.

• Напряжение питания: 230 В переменного тока (от сети)
• Потребляемая мощность: менее 1 Вт
• Количество выходов: 1
• Тип управляющих выходов: реле
• Потребляемый ток нагрузки: до 16 А
• Нагрузка: до 3500 Вт
• Количество входных данных: 1
• Функция измерения энергопотребления
• Тип входа: логический, замкнутый на линию N сетевого напряжения
• Стандарт связи: μWiFi, совместимый с Wi-Fi 2,4 ГГц.
• Шифрование: WPA2-PSK и аутентифицированное шифрование (AEAD)
• Тип передачи: двусторонняя, зашифрованная
• Режим работы
• прямое подключение (в качестве точки доступа),
• Подключение к Wi-Fi через стандартный роутер,
• Подключение с возможностью доступа из любой точки мира через Интернет.
• Совместимые устройства: iPhone, iPad, iPad Mini, Android, компьютеры и мобильные устройства с поддержкой HTML5.
• Корпус изготовлен из безгалогенного полиуретанового композита — самозатухающий для теплового класса B (130 °C).
• Класс защиты: IP20

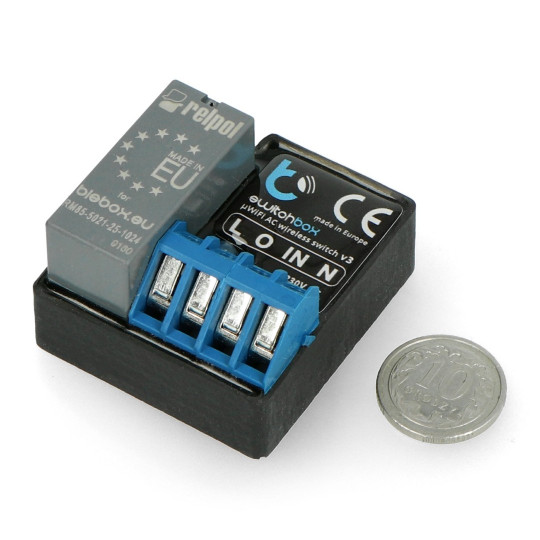

• Размеры: 47 x 39 x 23 мм
